边缘计算网关二次开发指导手册

库函数接口介绍

(适用于：BMG800系列）

目录

1. 获取温湿度(硬件设备为sht10)

2. 获取大气压(硬件设备为bmp180)

3. 读取ADC值(硬件设备为ms1112)

4. 状态灯控制(硬件设备为pcal6416)

5. GPIO控制继电器

    5.1设置继电器状态

    5.2 查询继电器状态

6. DI控制操作

7. COM口

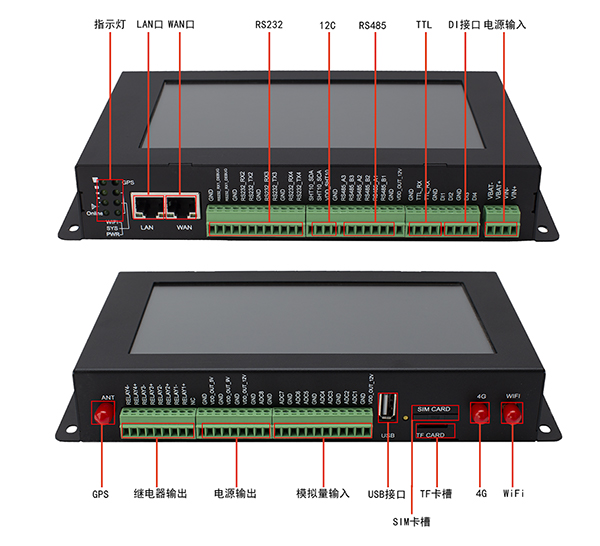

BMG800边缘计算网关，是一款功能强大的智能网关。该系列网关盒子，采用工业级ARM处理器， DDR3 内存最大1GB（可选），和大容量 FLASH，为边缘节点业务提供强大计算资源， 有效分担云端负荷。BMG800系列边缘计算网关采用Linux 操作系统，集成Python开发环境和C语言开发环境，提供标准API接口及开发指导，为用户的二次开发提供稳定快捷的平台。

边缘计算网关二次开发，首先定义的库函数、宏定义包含在了libgeneral.so动态库中，其次使用时需要包含头文件：

#include <gpio_ops.h>

#include <i2c-sensor.h>

1. 获取温湿度(硬件设备为sht10)

原型：int get_humidity_tempareture(sht10_st *value)

参数：sht10_st结构体指针，读取的结果填充该结构体。结构体定义见后面

返回值：0-成功，-1 - 参数错误，-2 - 设备节点不存在，-3 - 读取失败

typedef struct{

int humidity;  // 单位：mRH到RH得除以1000

int temperature;//单位：m℃到℃得除以1000

}sht10_st;

2.获取大气压(硬件设备为bmp180)

原型：int get_pressure_temparature(atmos_st *value)

参数：atmos_st结构体指针，读取的结果填充该结构体。结构体定义见后面

返回值：0-成功，-1 - 参数错误，-2 - 设备节点不存在，-3 - 读取失败

typedef struct{

int temperature;

int pressure;  //单位：Pa

}atmos_st;

3.读取ADC值(硬件设备为ms1112)

原型：int adc_channel_get(int channel_no,int *value)

  参数：channel_no - 通道 (取值范围1-8)，int型指针-adc采样结果。

返回值：0-成功，-1 - 参数错误，-2 - 设备节点不存在，-3 - 读取失败

该函数原始的adc，还需要原始值转为采样电压。

采样电压 = ( (*value) * 2.048)/32768/0.4，单位= V

若输入的为电流模式，需进一步换算，输入电流 = 采样电压/250，电流单位为A

4.状态灯控制(硬件设备为pcal6416)

   原型：int led_control_set(led_num_e led_no,led_state_e enable)

   参数： led_no - led编号，enable - led设置状态

 返回值：0-成功，-1 - 参数错误，-2 - 设备节点不存在，-3 - 设置失败

typedef enum {

LED_SINGAL_C,

LED_SINGAL_B,

LED_SINGAL_A,

LED_WIRELESS,

LED_GPS,

LED_ONLINE,

}led_num_e;

typedef enum{

LED_OFF,

LED_ON,

}led_state_e;

5.GPIO控制继电器

    5.1设置继电器状态

    原型：int gpio_direction_output(int gpio_no,int state)

    参数：gpio_no: gpio编号，state: 0 断开(低电平)，1 闭合(高电平)

    返回值：0-成功，负数-失败

    5.2 查询继电器状态

    原型：int  gpio_get_value(int gpio_no,int *gpio_state)

    参数：gpio_no: gpio编号，int型指针: 存放读取结果，*gpio_state=0 当前继电器断开(低电平)， *gpio_state =1 当前继电器闭合(高电平)

    返回值：0-成功，负数-失败

继电器对应的GPIO编号：(内核中已经注册了继电器管脚，可直接用提供的gpio函数控制)：

#define RELAY_1_BY_GPIO  GET_CPU_RELAY_GPIO(3)

#define RELAY_2_BY_GPIO  GET_CPU_RELAY_GPIO(2)

#define RELAY_3_BY_GPIO  GET_CPU_RELAY_GPIO(4)

#define RELAY_4_BY_GPIO  GET_CPU_RELAY_GPIO(1)

RELAY_1_BY_GPIO - RELAY_4_BY_GPIO分别对应继电器1到继电器4

6. DI控制操作

DI对应的GPIO编号：

#define GPIO(n,x)       ((n-1)*32 + x)

#define GPIO_DI1_IN_EN          GPIO(4,28)

#define GPIO_DI2_IN_EN          GPIO(4,27)

#define GPIO_DI3_IN_EN          GPIO(4,26)

#define GPIO_DI4_IN_EN          GPIO(4,25)

GPIO_DI1_IN_EN - GPIO_DI4_IN_EN分别对应DI1到DI4

linux应用控制gpio的方法如下：

以下为控制DI1的操作过程参考：

6.1 进入 /sys/class/gpio/ 目录

6.2 其次如下

    echo 124 > export

    //124=（4-1）*32 + 28

    //GPIO(n,x)->((n-1)*32 + x)

    //GPIO_DI1_IN_EN->GPIO(4, 28)

6.3 此时会产生一个gpio124 的目录.

6.4  cd gpio124

6.5 关注以下几个文件：

direction     这个文件是控制你是输出还是输入模式

                如果想设置为输入：echo in > direction

                如果想设置为输出：echo out > direction

value        这个文件记录当前状态

                为输出时：

                输出高电平：echo 1 > value

                输出低电平：echo 0 > value

                为输入时：

                当前的输入状态

edge         这个控制中断触发模式

                 无： echo none > edge

                上升沿触发：echo rising > edge

                下降沿触发：echo falling > edge

                轮询：echo both > edge

6.6 关闭这个GPIO控制。

        cd /sys/class/gpio/

        echo 124 > unexport

以上为控制DI1的操作过程参考

7.COM口

各com口对应的设备节点如下：

   Com2-"/dev/ttymxc1"

   Com3-"/dev/ttymxc2"

   Com4-"/dev/ttymxc3"

   Com5-"/dev/ttymxc6"

   Com6-"/dev/ttymxc4"

   Com7-"/dev/ttymxc5"

Com口可以直接用文件操作函数处理(open/read/write/close等)进行初始化和读写。
