BMG8100智慧杆网关(直流型)

系列型号:BMG8100
用创新为智慧杆行业应用赋能。佰马BMG8100智能网关,3C认证,业内首创引出式防水线设计、有线与无线通信+边缘控制+供电管理于一体的强大配置,是智慧路灯杆系统的核心。
样机申请

BMG8100智能网关,给智慧杆以生命


佰马BMG8100系列智能网关,专为智慧杆应用而研发。通信+控制+供电于一体、强大的边缘计算能力及边缘控制策略、耐高温/低温/高湿等优异的环境适应性、具有3C认证等。智能网关采用长方体竖形结构,外形和体积深度契合智慧路灯杆腔体空间和施工需求。





创新外观&功能设计,获发外观设计专利





业内首创:引出式防水接口线,安装效率提升5倍


用创新为智慧杆行业应用赋能。智慧杆接入设备多,现场安装工作量大,BMG8100系列智能网关,引出式防水接口线,业内首创(工业外观专利),施工人员再也无需弯腰弓背地在智慧杆设备仓前接线操作,现场安装事半功倍。




集控功能强大,通信/控制/供电于一体

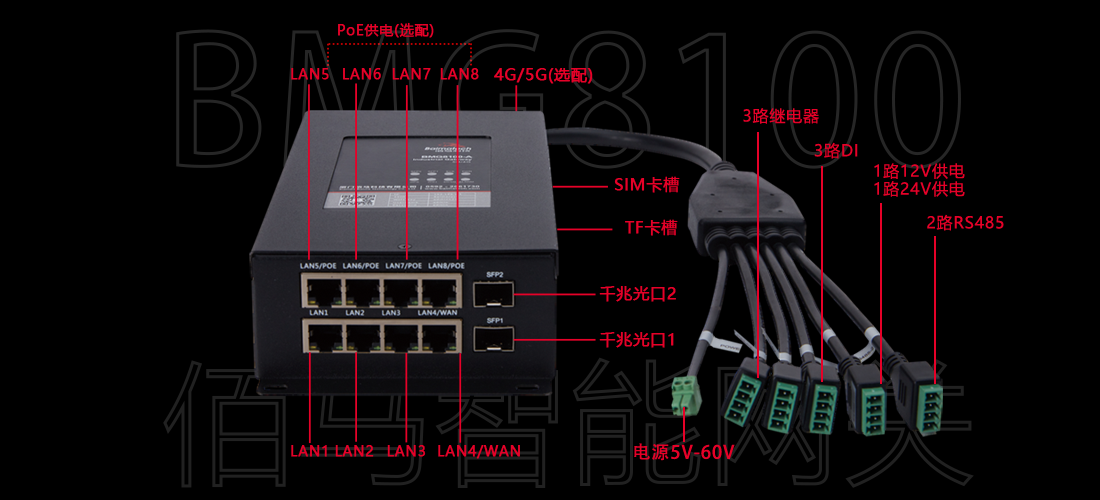

BMG8100系列智能网关,可选配4G/5G通信。接口包括7路千兆LAN口、1路千兆WAN口(可复用为LAN口)、2路千兆光口、4路PoE供电(选配)、2路RS485、1路12V供电、1路24V供电、3路DI、3路继电器输出等。






智慧杆挂载设备,一站接入,即插即用


BMG8100系列智能网关,支持通信协议包括:MQTT、MODBUS、JSON、TCP、UDP、HTTP等,与主流品牌杆载设备实现通信协议匹配,包括:灯控器、传感器、摄像头、LED屏、环境监、一键告警、IP音柱、WiFi AP、充电桩等,即插即用。






强大的智能边缘计算能力+边缘控制策略


BMG8100智能网关应集成了边缘计算功能,将单灯控制策略、LED播放策略、音柱播放策略等前移到在智能网关实现;当智慧杆云边网络失连时,智能网关可获取本地控制策略,让项目现场的智慧路灯杆实现自治管理与正常运行。




有线+无线通信


BMG8100同时支持光纤口、网口、WIFI(可选)、5G/4G(可选)等方式接入互联网,可多网同时在线;增强型WIFI扩展功能,可实现4/5G转WiFi、网口转WiFi,支持有线无线互为备份;网关智能监测通信状态质量,支持有线网和移动网多线智能切换通信。



SM国密加密通信(选配),保障市政项目信息安全


具有多种VPN加密隧道功能。可选配SM加密,内置软硬件双重加密,综合应用国密SM1\SM2\SM3\SM4加密算法,有效杜绝数据泄露、身份伪装、非法操作、恶意攻击等安全问题,实力保障智慧杆等市政应用数据传输安全。




多中心数据同传,协同管理更高效


BMG8100智能网关支持12中心的数据同步传输,杆载设备的状态数据、采集数据、用电数据等信息,可定时定向送达各级管理平台或交通、城管、商业公司等单位,实现对智慧路灯杆系统的多端运营管理。



支持二次开发


采用Linux 操作系统,集成Python开发环境和C语言开发环境,提供标准API接口及开发指导,提供常用运算及字符串处理库;提供读写网关外设的接口,提供PC端配套的编辑脚本或生成执行程序的工具;为用户的二次应用开发提供稳定快捷的平台。




智能网关,远程管理更高效


无需工程师亲临现场,在管理中心即可对分布于不同项目现场的智能网关进行远程管理。包括:远程集中监测、配置、升级、诊断等,极大提升项目甲方、集成商、运营方、设备提供商等各方的管理效率。



强大智能云平台,打造智慧杆物联网


佰马自主研发的智慧杆云平台,配套BMG8100智慧杆网关,实现软件和硬件层面的全局贯通。智慧灯杆平台采用模块化功能设计,可自主根据项目需求搭配和定制,基本功能包括:大屏幕数据展示、灯杆管控、GIS地图、环境监测分析、视频监控在线调阅、媒体广播远程发布、安防告警联动、无线网络覆盖管理、系统管理、网关管理等。已在智慧园区、智慧景区、智慧交通等场景实现广泛适配应用。



认证齐全,全方位质量保障


佰马BMG8100智能网关,具有3C认证,在EMC电磁兼容、环境可靠性测试、耐高温/低温/潮湿测试、宽压测试、电源稳定性测试、大流量压力测试、flash连续读写干扰测试、振动碰撞测试等方面性能优异,全方位保障智慧路灯杆系统长期稳定工作。




适用于各类物联网应用场景


BMG8100系列物联网智能网关,在智慧园区、智慧交通、智慧景区、智慧街区等物联网场景中,都展现出了强大的应用性。

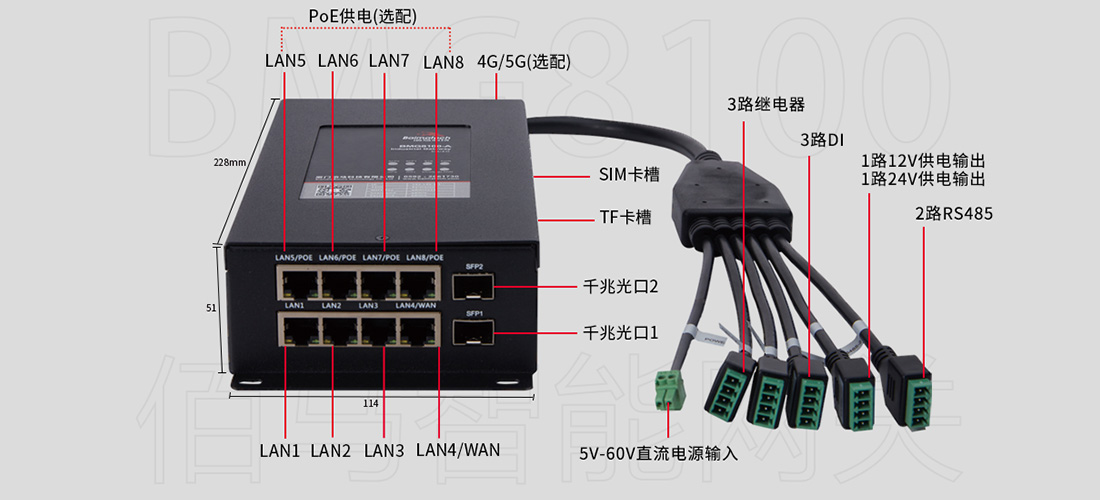

结构尺寸



产品选型

项目

规格需求

主系统

CPU

工业级高速处理器

操作系统

Linux

Linux 操作系统

通信方式

有线&无线

支持光纤、有线、4G,可选配5G、WiFi、GPS等

通信协议

集成多协议接入

支持透明传输、MQTT、TCP/IP、UDP、MODBUS、TFTP、HTTP等

网络安全

远程维护功能

实现远程升级,维护,故障告警

远程监视功能

实时监控接入设备的状态,以及设备本身的状态

可靠性

链路在线检测

支持发送心跳检测包检测,断线自动连接

内嵌看门狗

支持设备运行自检技术,设备运行故障自修复

网络管理

配置方式

支持客户端方式

升级方式

支持远程在线升级

日志记录

支持本地系统日志、远程日志。

支持重要日志掉电保存。

DM网管平台

支持集中管理,批量配置

通信接口

以太网端口

1路千兆WAN口/WAN口

7路千兆LAN口

RJ45接口,10/100/1000Mbps,自适应MDI/MDIX

内置1.5KV电磁隔离保护

光纤接口

2路千兆光口,10/100/1000Mbps

支持单模、多模光纤、支持环型、链型等网络拓扑结构

 DI
 3路
 继电器输出
 3路

串口

具备 2 路 RS485 串口接口

带光电隔离,内置15KV ESD保护

扩展接口

预留扩展AI功能

电源接口

电源输入

宽压5~60V

PoE供电

4 路PoE,支持PoE+,

单路 PoE 功率可达 25W(适配器需指定48V)

直流输出

 具备 1 路 12V 输出,1 路 24V 输出

 室温(24℃左右) 2A,高温(65℃以上) 1.3A

天线接口

4G/5G

标准SMA阴头天线接口,特性阻抗50欧

SIM/UIM卡接口

1个

标准的抽屉式用户卡接口,支持1.8V/3V SIM/UIM卡,内置15KV ESD保护

实时时钟(RTC)


内置RTC, 纽扣电池供电

复位按键

1个

防水复位按键

指示灯

6个

具有电源、系统、SFP、在线指示灯、信号强度、告警灯等

结构

外壳材质

金属外壳,外壳和系统安全隔离

安装方式

壁挂式安装

散热方式

无风扇散热

防护等级

IP30

尺寸

长×宽×高(mm) :228mm*114mm*51mm

(不包括天线和安装件)

重量

515g

环境温湿度

环境湿度

5 ~ 95% (无凝霜)

存储温度

-40 ~ 85℃

工作温度

-35 ~ 75℃

平均无故障工作时间(MTBF)

不低于100000h

EMC电磁兼容

按3级标准
