5G工业网关BMG5100

系列型号:BMG5100
BMG5100系列千兆5G工业网关,支持5G网络,配置5路千兆网口,4路POE等丰富接口,广泛应用于智能制造、智慧医疗、智慧城市等对数据延时要求严格的场景。
样机申请
  • 5G网关
  • 工业网关
  • 智能网关

5G千兆工业无线网关,新时代的跨越


5G是新时代的跨越,下行峰值数据速率可达20Gbps,而上行峰值数据速率可达10Gbps,小于5毫秒的端到端延迟。5G带来超越光纤的传输速度(Mobile Beyond Giga), 超越工业总线的实时能力(Real-Time World)以及全空间的连接(All-Online Everywhere),赋能行业数字化,成为基础的生产力。




千兆5G极速通信,赋能5G智慧物联网





为工业物联网,提供15大关键能力


提供设备接入能力、数据采集能力、边缘计算能力、数据处理能力、协议转换能力、数据转发能力、5G/4G/有线等综合通信传输能力、本地缓存能力、断网续传能力、远程配置管理能力、超阈值报警能力、安全加密防护能力、抗干扰能力、易用性等。




强大的5G工业网关--BMG5100系列


5G千兆工业无线网关BMG5100,具有高带宽、高可靠、低时延、移动性的优势,集数据智能采集、多种通信协议转换、5G无线通信、VPN虚拟专网、本地存储、WIFI覆盖、数据多中心传输、数据断点续传等功能于一体,具有强大的设备接入能力、通信协议转换、运算处理能力、联动控制能力。

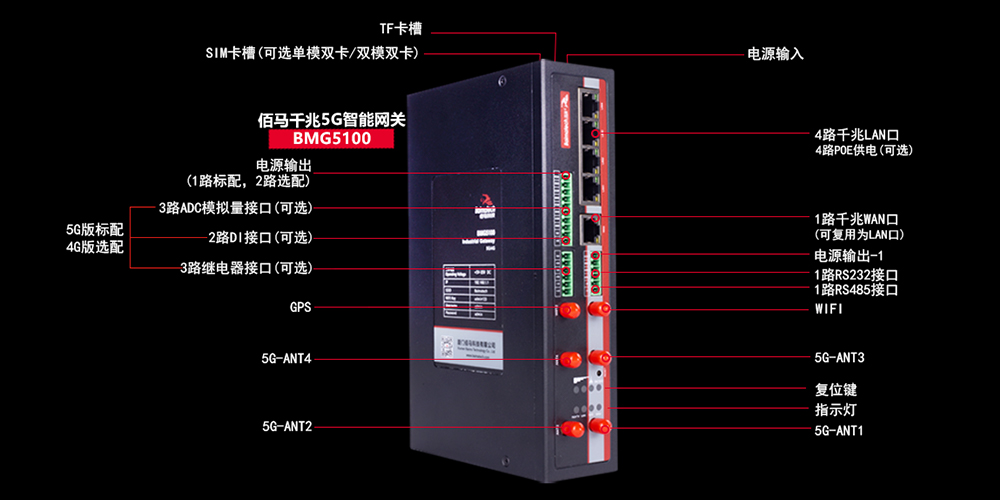

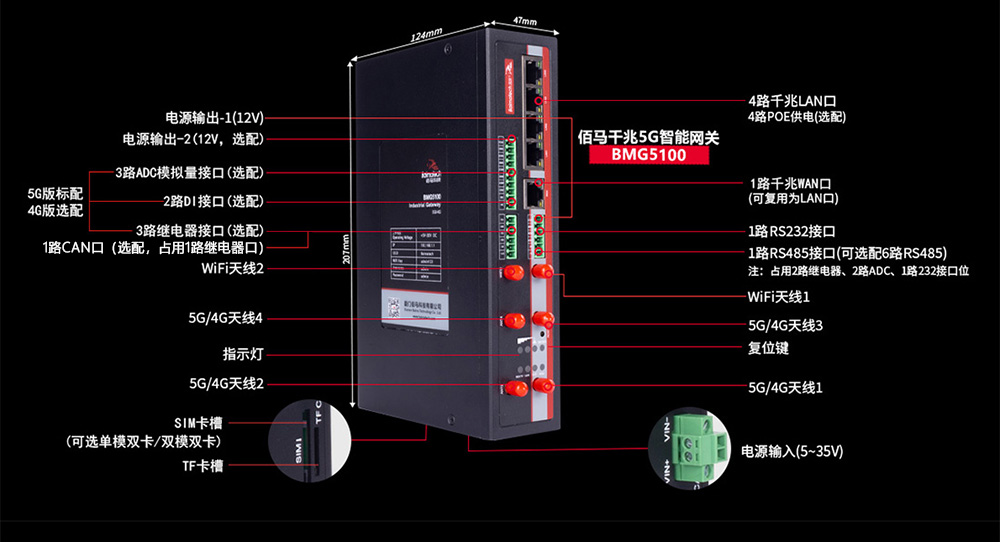

5路千兆网口,4路POE等丰富接口


丰富的行业应用接口,具有4×千兆LAN、1×千兆WAN(WAN口可复用为LAN口)、1×RS485、1×RS232(可选配为RS485)、2×DI、3×继电器、3×ADC(DI/继电器/ADC皆为5G版标配,4G版选配)、4×POE供电(可选)、Wifi功能(可选)、单模双卡(可选)、双模双卡(可选)、TF卡。




专为工业级无人值守环境设计


具有恶劣工况应用专利,工业级通信模块搭载高速处理器, EMC电磁兼容达到四级,耐高低温材料(-40℃至80℃),宽压(5V-35V),金属外观,超强的防潮、防雷、防电磁干扰能力适应各种恶劣工业应用环境。DIN导轨式安装,便于实施及维护。



支持本地&远程管理,提升管理效率


BMG5100系列5G千兆工业无线网关,可用串口进行本地配置;支持远程参数配置(同时支持平台配置方式和短信配置方式);佰马科技提供功能强大的网关远程管理软件,对大量分布在各地的5G工业网关进行远程监测、远程配置、远程升级、远程管控等,极大提升项目集成商、运营方、设备提供商等各方的管理效率。





5G千兆工业无线网关典型应用


高可靠,低时延,支持更加实时的和对带宽敏感的各种数据流采集与传输,如数据、文件、图片、动画、声音和视频等,应用场景包括:车联网、工业控制、远程医疗等。协助用户形成跨设备、跨系统、跨厂区、跨地区的互联互通,从而提高效率,推动整个体系智能化。



产品选型

项  目

内   容

CPU

32位双核高端处理器, 主频880MHz

FLASH

标配32MB(可扩展至128MB

SDRAM

256MB

TF

可接TF存数据(可选)

指示灯

具有PWR、SYS、ALARM、LTE等信号指示灯



无线网络

支持 TD-LTE 2600/2300MHz

支持 FDD-LTE 2600/2100/1800/900/800MHz

支持TD-SCDMA、WCDMA、EVDO、CDMA、GPRS

SIM/UIM卡接口

标准的抽屉式用户卡接口,支持1.8V/3V SIM/UIM卡

内置15KV ESD保护

天线接口

标准SMA阴头天线接口,特性阻抗50欧

以太网接口

已具备5个千兆以太网口(RJ45插座);

其中支持 4 个 POE 口(可选配);

自适应MDI/MDIX,内置1.5KV电磁隔离保护





串口

1个RS485接口

1×RS232(可选配为RS485)

内置15KV ESD保护,串口参数如下:

数据位:5、6、7、8位;停止位:1、1.5、2位

校验:无校验、偶校验、奇校验、SPACE及MARK校验

串口速率:110~230400bps

应用接口

2路DI(5G版标配,4G版选配

3×继电器5G版标配,4G版选配

3×ADC5G版标配,4G版选配

4×POE供电(可选)

2路受控输出电源(输出电压值与设备供电电压相同,默认12V,单路额定输出电流1A内置过流保护)

系统功耗

20W(小于20W)

电源输入


DC 5-35V(无 POE 供电)

DC 48-50V(带 POE 供电)

接地端子

M3螺丝接地保护端子

外壳

金属外壳,保护等级IP30。外壳和系统安全隔离,适合工控现场应用

尺寸

207*124*47mm

环境湿度

5 ~ 95% (无凝霜)

存储温度

-45 ~ 85℃

工作温度

-35 ~ 75℃


在线购买

相关下载

相关方案

5G网关在无人机行业的应用

佰马BMG5100工业级千兆5G网关,为行业无人机提供15项核心能力,包括:设备接入能力、数据采集能力、边缘计算能力、数据处理能力、协议转换能力、数据转发能力、5G/4G/等综合通信传输能力、本地缓存能力、断网续传能力、远程配置管理能力、超阈值报警能力、安全加密防护能力、抗干扰能力、易用性等。

5G工业网关应用案例--智能工厂

BMG5100系列,是一款5G千兆网关、不只是网速快,更为用户提供15大关键能力,为智慧工厂建设赋能。用5G 无线网络替代工业现场 OT 层的有线和 WiFi 连接,在物联网、工业自动化控制、物流追踪、工业AR、云化机器人等工业应用领域,5G工业网关起着支撑作用。

基于5G/4G边缘网关的建筑机器人应用

建筑机器人包括搬运机器人、钻孔机器人、砌墙机器人、粉刷机器人等,具有接入设备种类多、通信接口形式多、兼容通信协议多等特点。基于佰马科技 BMG700 边缘计算网关组建建筑机器人远程监测系统,提升机器人运维效率。

智慧灯杆系统组成及建设方案

智慧路灯杆典型应用场景包括智慧城市、智慧园区、智慧景区、智慧社区。本文详细介绍了在不同应用场景中智慧灯杆系统的组成、集控网关选型、各子系统搭配建议、建设应用案例等。

基于5G/4G网关的移动消毒站解决方案

基于佰马BMG700系列5G/4G物联网网关,可协助客户快速建设安全高效的移动消毒系统,移动消毒站的消毒液浓度传感器,图像,视频等监测设备可统一接入,数据实时监测、4G/5G无线数传,具有实时化、远程化、可视化等特点。

基于5G/4G网关的红外测温系统

基于佰马物联网BMG700物联网网关,可快速建设安全高效的红外测温系统,实现对测温设备接入、协议匹配、无线传输、边缘计算等功能,实现出入人群体温监测实时化、远程化、可视化,让卫生部门、医疗机构、管理人员在统一的平台中协同工作,为防疫工作保驾护航。

基于5G网关的桥梁结构安全监测应用

桥梁结构安全监测,采集桥梁各关键结构点形变、受力、环境等关键参数,通过佰马5G/4G工业无线网关BMG700传输到平台,实现桥梁结构安全实时监测、统计分析、异常告警、远程管理等。
