BMD100工业级DTU

系列型号:BMD100
无人值守专用,稳定可靠,为项目的通信组网与无线传输提供有力支撑。 配置RS232、RS485等接口,全网通网络覆盖,宽温宽压,多中心传输,金融级数据安全标准。
样机申请
  • BMD100工业级DTU
  • 工业级DTU

BMD100数传终端,无人值守专用


稳定可靠,为项目的通信组网与无线传输提供有力支撑。


BMD100 DTU数传终端


接口丰富,方便联接各种监测设备


配置RS232、RS485等接口,采集数字或开关量数据,

根据协议上传数据,项目应用更便捷。

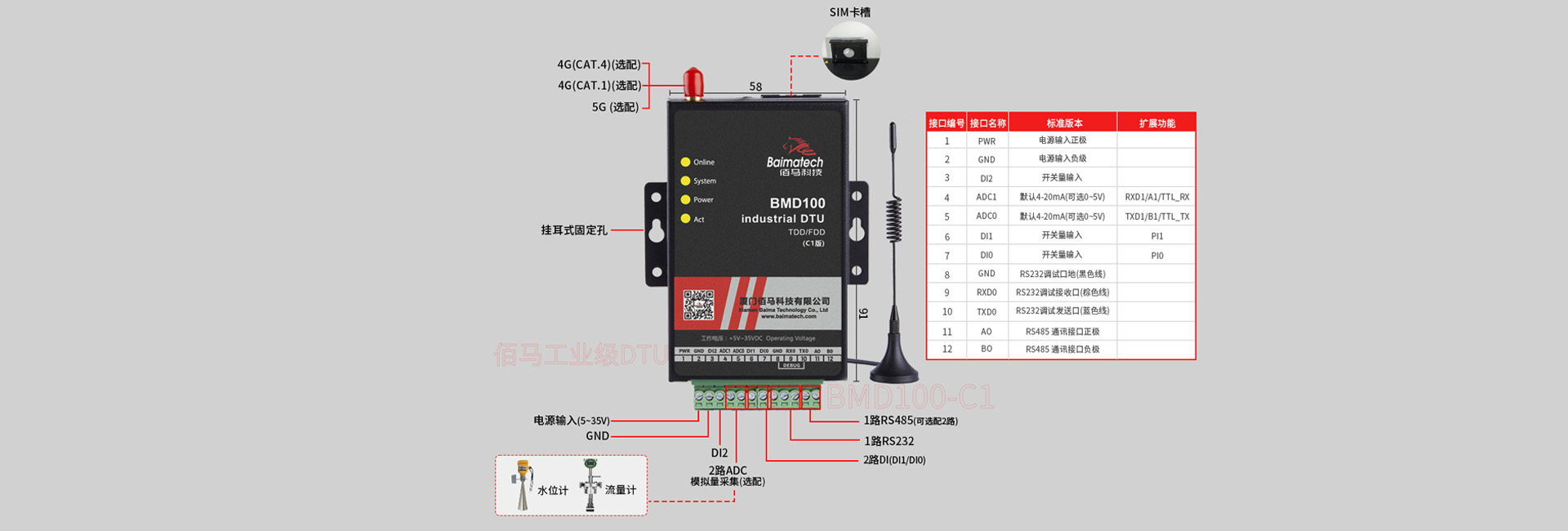

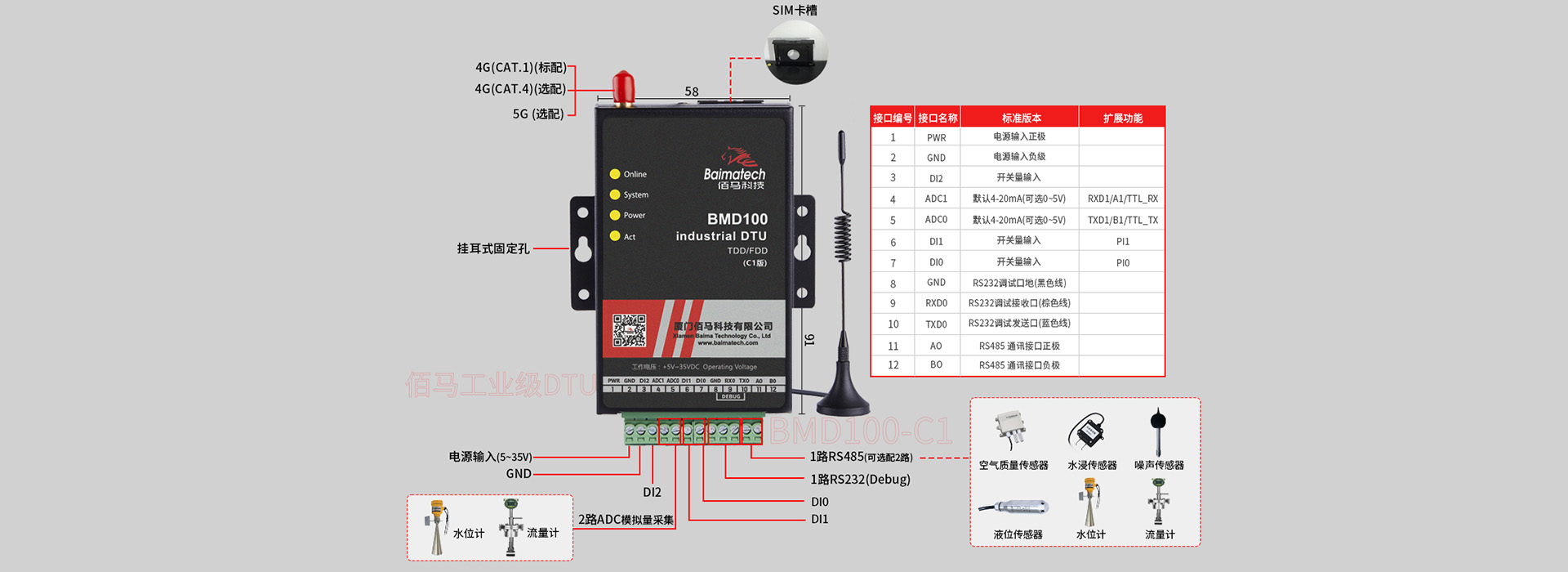

BMD100 DTU接口丰富


网络全覆盖,包括全网通/4G/3G/2.5G


全面覆盖三大运营商网络,方便客户选择。


DTU支持网络全网通/4G/3G/2.5G

工业级设计,恶劣环境下稳定运行


加厚金属外壳,坚固耐用;

高EMC电磁兼容,强电磁环境工作稳定;

全部器件按工业级标准选型,与Freescale, NXP等知名品牌合作;

耐高低温(-35℃至75℃),宽压(5V-35V),专为恶劣环境下稳定运行而设计;

规范的生产工艺与严格的品保体系,让品质超越客户期待。



BMD100 DTU的工业级设计及应用


通信稳定,多重技术保障“永远在线”




● 具有软件看门狗与硬件看门狗技术,设备自动监测工作状态,

当M2M设备偶发异常时,智能进行软件唤醒或硬件断电重启,将整个设备复位,确保设备实时正常运行。


● 支持PPP层心跳、ICMP探测、TCP Keepalive以及应用层心跳等多级链路检测机制,

自动恢复网络故障,维持无线连接“永久在线”。


BMD100 DTU的软硬看门狗设计


支持专网接入,支持各行业应用协议


支持移动运营商的APN专网;

DSC寻址方式支持固定IP地址和域名;

支持获取移动专网的指定IP;

支持多种行业就应用协议:212-2017环保协议(可选),modbus标准协议等

广泛适用于税控,金融、公安等数据安全要求高的行业。


BMD100 DTU支持专网接入,数据传输更安全


数据5中心同步传输,管理协同更高效


双数据中心备份、5个数据中心同步传输,

 方便本地管理部门、远程各级管理部门、外部合作单位同步获取数据,实现高效管理。


BMD100 DTU的多数据中心


信号强,运营商信号弱时应用优势明显


专有阻抗匹配电路设计,增强设备信号搜索能力。标配高增益优质天线, 具有更高的信号接收灵敏度。

即使在偏远山区网络信号较弱的情况下,仍能正常使用,保障数据传输。



BMD100 DTU信号接收能力强


多种供电方式,项目应用更灵活


采用多级休眠和唤醒模式,工作功耗低、待机功耗低、休眠功耗<8mA。

 兼容市电供电,太阳能供电,电池供电超低功耗,专为解决取电难而生。


BMD100 DTU超低功耗


自锁式卡槽,长期使用不松动


兼容多种SIM卡,包括usim流量卡、APN专网卡和物联网卡。


BMD100 DTU支持多种SIM卡


配套管理软件,实现远程配置与监测


对大量分布在各地的通信终端进行集中监测、配置、升级、诊断等。

极大降低运营方、集成商、设备提供商等各方的维护成本,提高管理效率。

支持本地配置与升级;支持TCP/IP通道进行远程配置与升级;

支持SMS方式参数配置。


BMD100 DTU专用设备管理工具


典型应用



BMD100 DTU的典型应用


结构尺寸图



BMD100 DTU结构尺寸图


产品选型

选购指南

型号

网络

无线参数

BMD100-A

TDD/FDD

支持 TD-LTE 2600/2300MHz

支持 FDD-LTE 2600/2100/1800/900/800MHz

支持TD-SCDMA、WCDMA、EVDO、CDMA、GPRS

BMD100-G



GPRS

支持 GSM850/900/1800/1900MHz 四频

支持 GSM phase 2/2+

支持 GPRS class 10,可选 class 12

BMD100-C

CDMA

支持 CDMA2000 1xRTT 800MHz 单频

可选 800/1900MHz 双频,450MHz单频

BMD100-LF

LTE/WCDMA

支持 FDD-LTE 2600/2100/1800/900/800MHz,

可选 700/1700/2100MHz

支持 HSPA+/HSDPA/HSUPA/WCDMA/UMTS 900/2100MHz

可选 800/850/1900/2100MHz

支持 EDGE/GPRS/GSM 850/900/1800/1900MHz

支持 GPRS CLASS 10 EDGE CLASS 12



规格参数

类别

名称

规格

说明

接口

工业串口

1路

串口形式:12PIN 工业端子,3.5mm 间距

串口类型: RS-232/RS-485

波 特 率:1200~115200bps

数据格式:8 位数据位,1 位停止位,无校验/奇校验/偶校验,无流控

SIM/UIM卡接口

1个

抽屉式,支持1.8V/3V SIM/UIM卡,内置15KV ESD保护

天线接口

1个

标准SMA阴头天线接口,特性阻抗50欧

指示灯

4个

具有系统、电源、通信、在线四个指示灯

电源

标准电源

DC 12V/0.5A

内置电源反相保护和过压保护

供电范围

DC 5V -- 35V

通信电流

<85mA (12V)

功耗

通讯状态

<1W

12V电源,电流<85mA  5V电源,电流<155mA

待机状态

<0.4W

12V电源,电流<30mA  5V电源,电流<55mA

休眠状态

<0.1W

12V电源,电流<8mA   5V电源,电流<18mA

安全性

链路检测

PPP 层心跳、ICMP 探测、TCP Keepalive 以及应用层心跳等多级链路检测机制维持无线链路,并支持断线自动重连,保证设备“永久在线”

内嵌看门狗

支持设备运行自检技术,支持设备运行故障自恢复

网络管理

自动拔号

支持设备上电自动拨号

按需拔号

支持长连接模式,短连接模式,本地数据激活,短信激活,电话激活,定时激活/定时下线

配置

支持佰马M2M设备云平台,远程配置,支持配置工具本地串口配置,支持短信配置

升级方式

利用本地串口或远程方式进行软件升级

日志功能

支持本地或远程查看输出日志,方便工程人员查看设备运行状态

集中管理

支持佰马M2M设备云平台,对分布各地的通信终端进行远程集中管理

配置备份

支持配置文件的导入和导出

防护等级

IP30

金属外壳和系统安全隔离,适合工控现场应用

适用环境

工作温度范围

零下35ºC -- 75ºC

存储温度范围

零下40ºC -- 80ºC

相对湿度范围

95%无凝结

物理特性

安装方式

挂耳式

外形尺寸(mm)

91x58.5x22

不包括天线和安装件

重量(克)

208

在线购买

相关下载

相关方案

佰马生态环境监测云平台

佰马生态环境云平台建成后,将形成一个完整的基于大数据的生态环境数据标准化收集、智能分析、智能化发布和智能化预警,这一平台体系可以把当前地区态环境状况,全面、直观地展现给政府部门和社会公众。同时为生态环境部门可以重点关注生态环境实况。通过可测量、可核查的生态环境数据,为当地的生态环境现状评估、趋势预测、潜力分析、目标制定与跟踪,提供决策服务,进而实现对生态环境重点污染源、生态环境动态变化进行有效监管

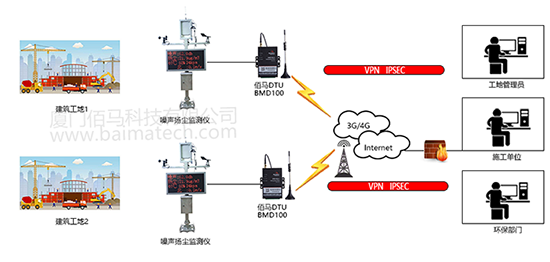

智慧工地之噪声扬尘监测
