BMR200工业路由器,一款小体积5G/4G路由器

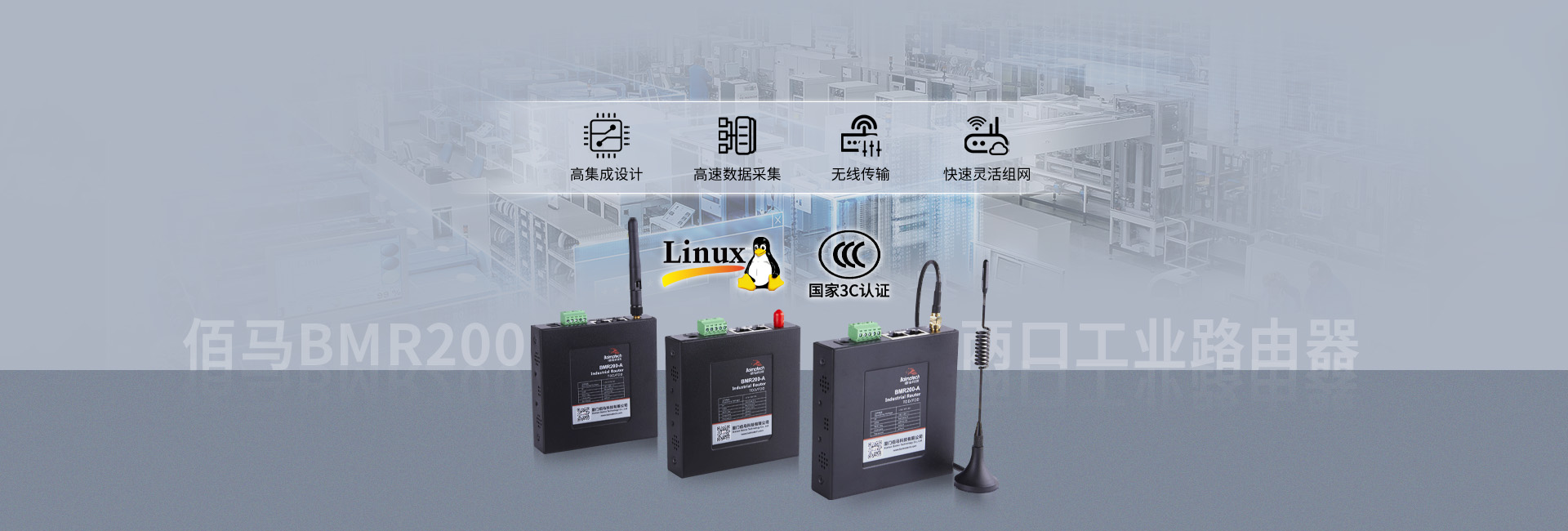

BMR200系列小体积工业级无线路由器

工业级硬件配置+完善的智能软件平台，体积小，传输数据量大，无线网络接入迅捷、稳定、可靠。

BMR200工业级路由器

无线通信组网迅捷方便，扩展灵活

只要有运营商网络，佰马M2M终端通电即可组网，为遍布各地的远程设备与管理中心之间组建坚强无线通信网络，方便快捷。

无须布设电缆，工程量小，项目投资小。扩展组网灵活方便，项目可分期实施，通信设备可分期入网，极易增补扩充。

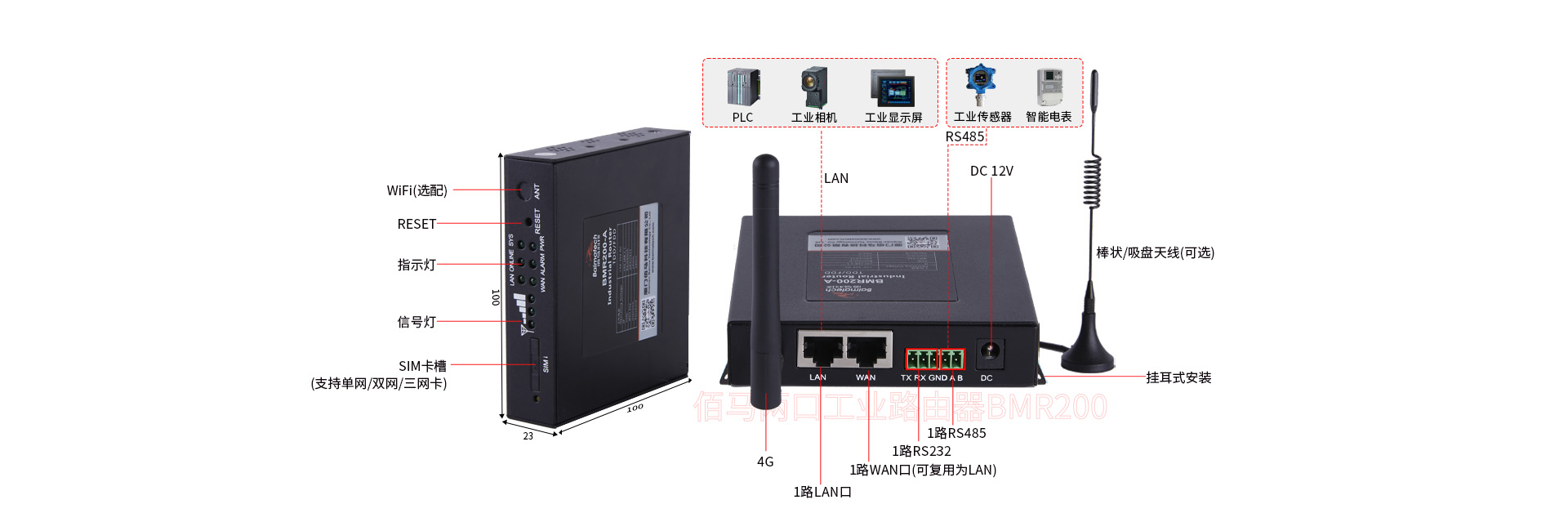

BMR200工业路由器接入灵活

接口完善，应用灵活，WAN口可复用为LAN口

标配1路RS485、1路RS232、1路WAN口、1路LAN口。据项目需要，WAN口可自定义成LAN口，

使BMR200轻松扩充为2个LAN口，项目组网应用更灵活。

通信稳定可靠，多重技术保障“永远在线”

● 具有软件看门狗与硬件看门狗技术，设备自动监测工作状态，当M2M设备偶发异常时，智能进行软件唤醒或硬件断电重启，将整个设备复位，确保设备实时正常运行。

● 支持PPP层心跳、ICMP探测、TCP Keepalive以及应用层心跳等多级链路检测机制，自动恢复网络故障，维持无线连接“永久在线”。

● 3G/4G网络与宽带拨号互为备份，保证设备永久联网，是金融税控组网应用理想之选。


VPN专网，金融级数据安全保障

产品支持IPsec VPN、L2TP、PPTP、open VPN 等多种VPN加密模式；

支持SPI 全状态检测、Secure Shell（SSH）等网络防火墙功能；

支持多级用户权限，确保数据传输安全；

广泛适用于税控，金融、公安等数据安全要求高的行业

BMR200工业路由器支持VPN功能

网络全覆盖，且具有无线信号自动搜索与智能切换

佰马M2M终端产品覆盖所有运营商网络，包括：全网通/4G/3G/2.5G。当项目处于偏僻地区，运营商信号覆盖不理想时，

佰马工业级无线路由器会依据现场状态，智能匹配最强运营商网络，无4G信号时自动搜索3G信号或2.5G信号。

BMR200工业路由器支持全网通/4G/3g/2G

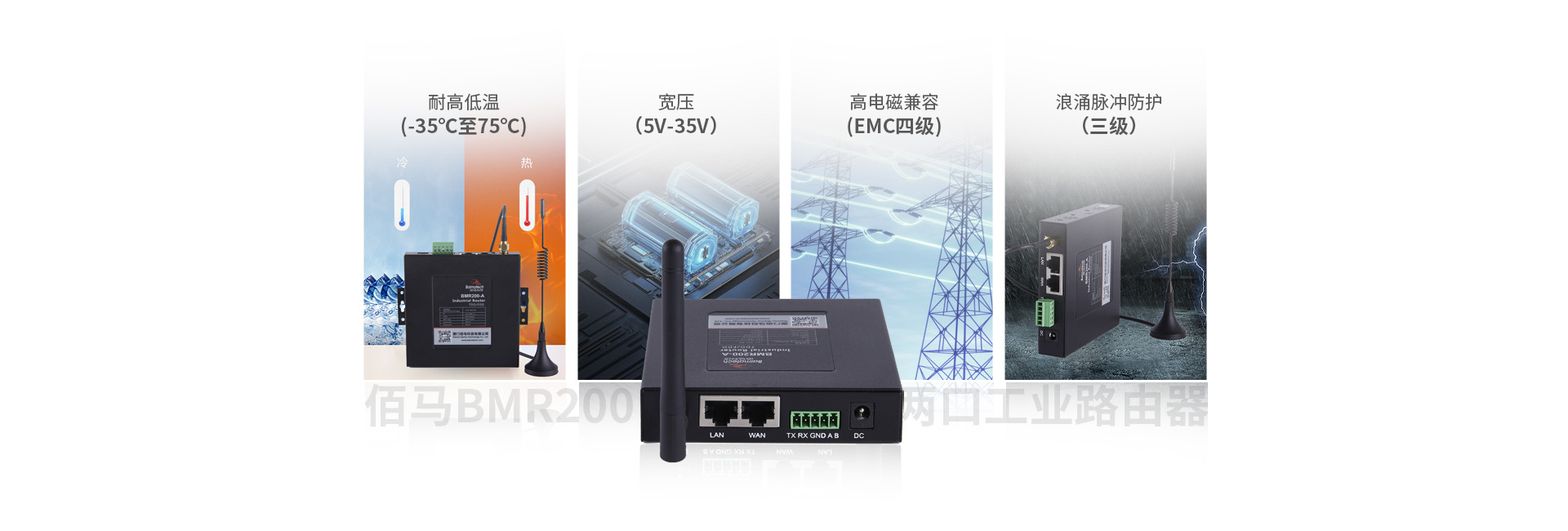

工业级设计，恶劣环境下稳定运行

全部器件按工业级标准选型，与Freescale，NXP等知名品牌密切合作。

加厚金属外壳，坚固耐用。外壳和系统安全隔离，工控场合安全优势明显。

高EMC电磁兼容，强电磁环境工作稳定。

耐高低温（-35℃至75℃），宽压（5V-35V），专为恶劣环境下稳定运行而设计。

规范的生产工艺与严格的品保体系，让品质超越客户期待。

BMR200路由器工业设计

自锁式卡槽，长期使用不松动

兼容多种SIM卡，包括usim流量卡、APN(VPDN)专网卡和物联网卡等。

BMR200工业路由器支持多种SIM卡

基于linux二次开发，标准易用

客户可根据项目需求，进行上层应用二次开发，自主开发相关协议和功能应用，项目推动更自主可控。

BMR200路由器支持二次开发

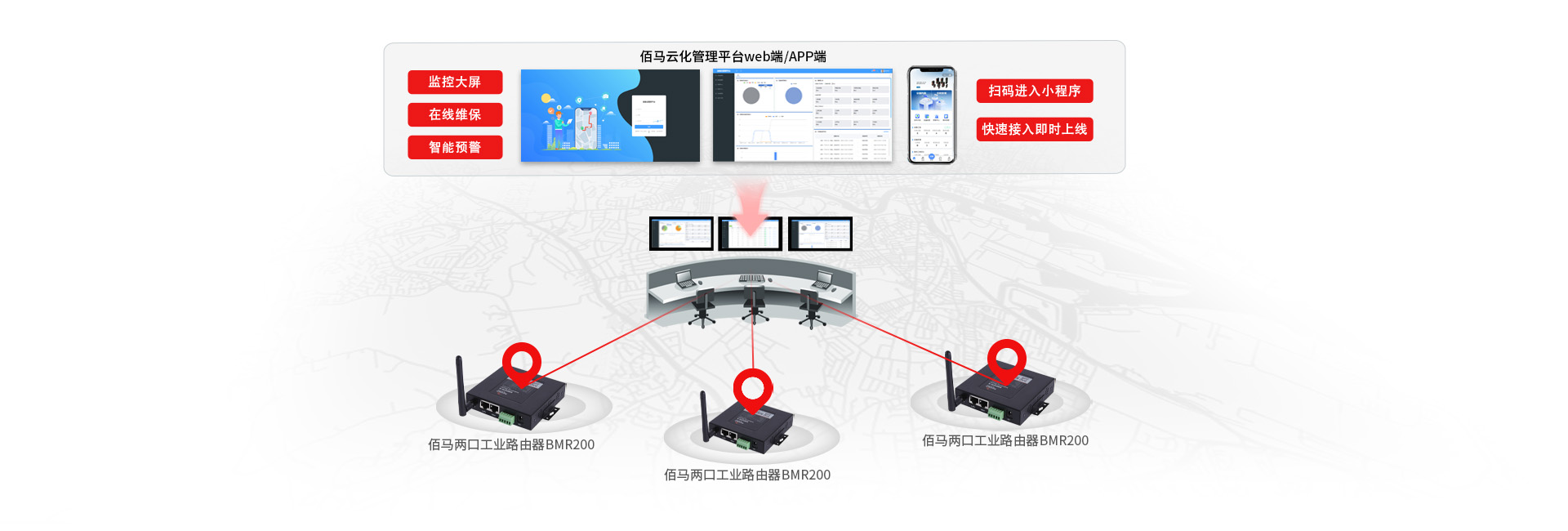

M2Mcloud，实现巨量M2M终端远程管控

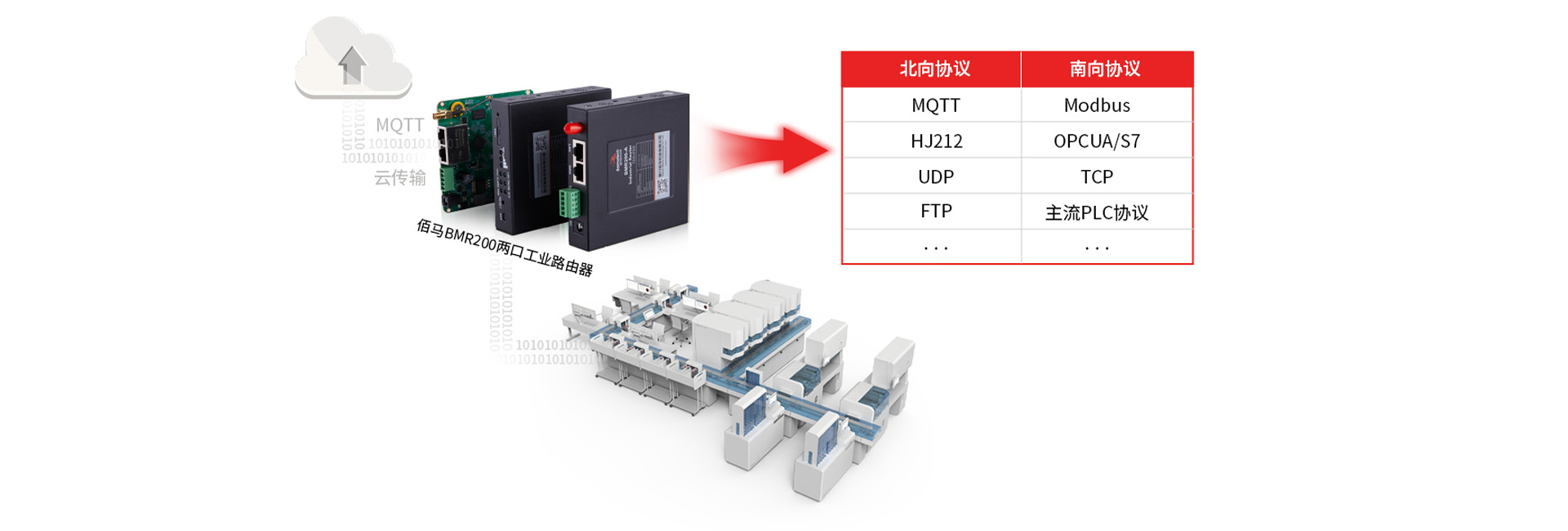

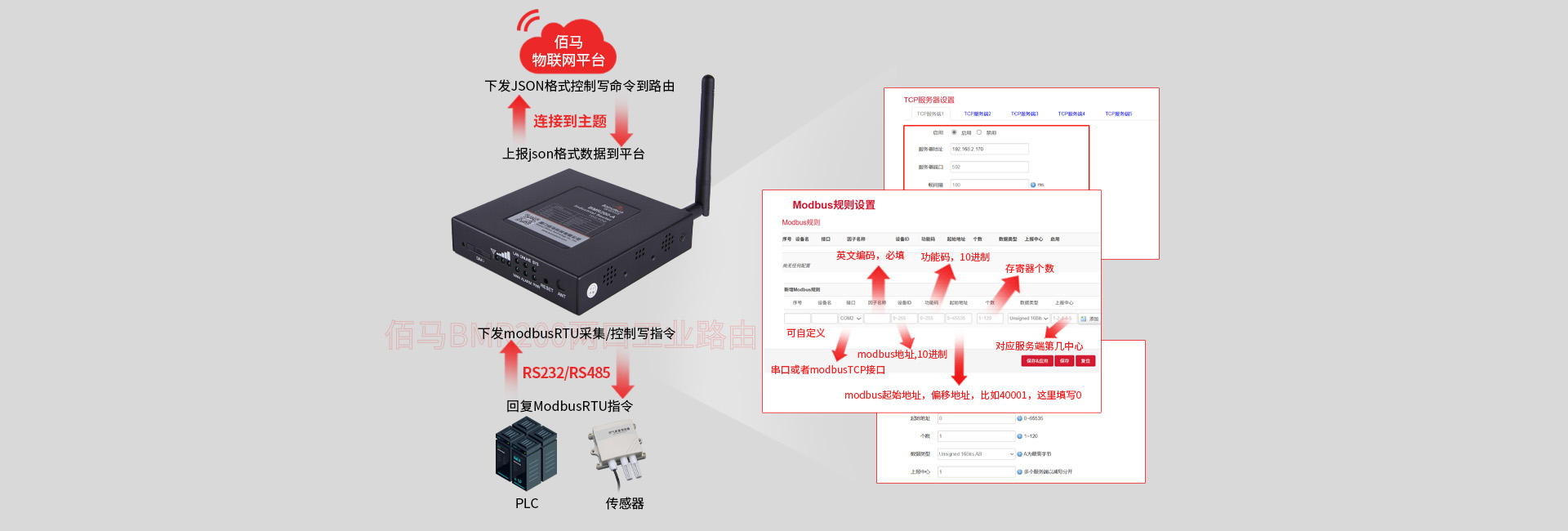

支持物联网平台MQTT协议.对大量分布在各地的通信终端进行集中监测、配置、升级、诊断等。

极大降低运营方、集成商、设备提供商等各方的维护成本提高管理效率。

BMR200路由器管理平台

典型应用

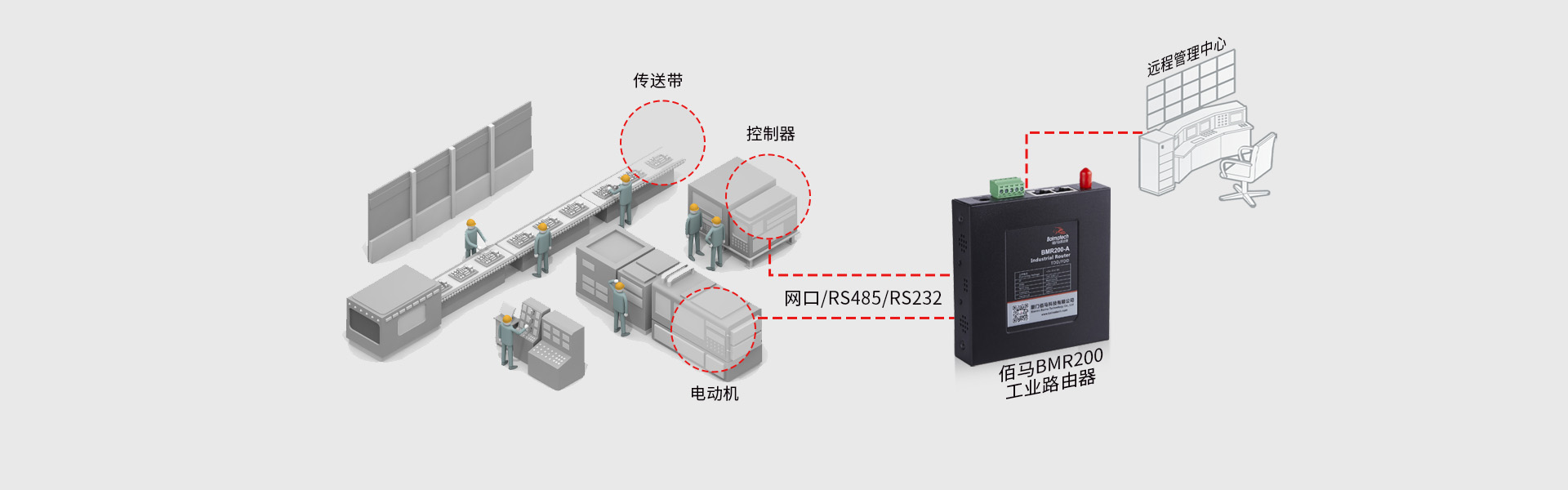

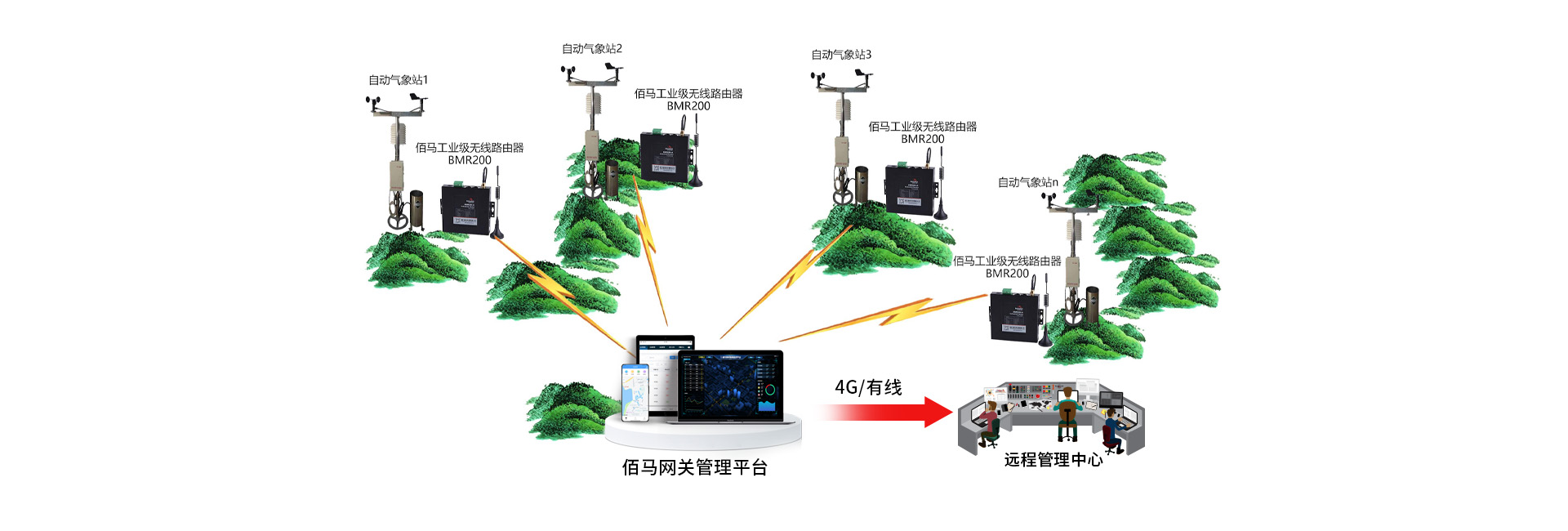

自助终端组网应用：自助售货、自助照相、自助快递柜等,智能充电桩远程监测应用\移动执法监控\地灾监测应用

BMR200路由器的应用

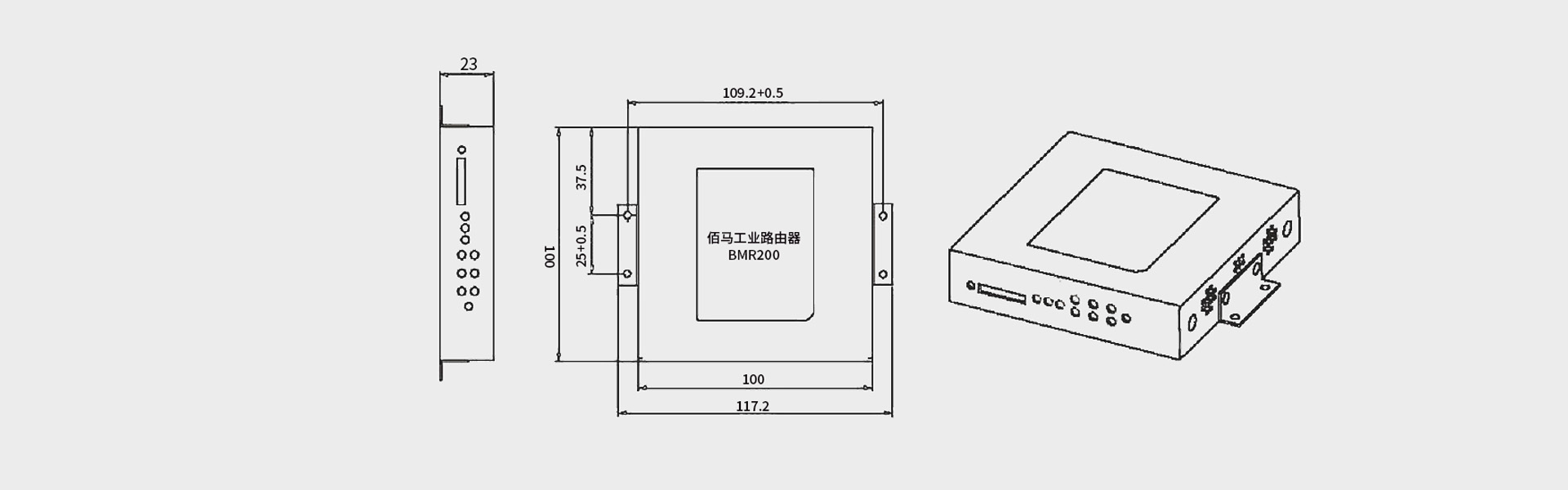

结构尺寸

BMR200路由器的尺寸图

产品选型

选购指南
产品类型	无线参数	VPN	WIFI
BMR200--LF LTE/WCDMA ROUTER	支持 FDD-LTE2600/2100/1800/900/800MHz，可选 700/1700/2100MHz 支持 HSPA+/HSDPA/HSUPA/WCDMA/UMTS 900/2100MHz 可选 800/850/1900/2100MHz 支持 EDGE/GPRS/GSM 850/900/1800/1900MHz 支持 GPRS CLASS 10 EDGE CLASS 12	可选	可选
BMR200--A TDD/FDD ROUTER	支持 TD-LTE 2600/2300MHz 支持 FDD-LTE2600/2100/1800/900/800MHz 支持TD-SCDMA、WCDMA、EVDO、CDMA、GPRS	可选	可选

规格参数
类别	名称	规格	说明
接口	工业串口	2路	串口形式：5PIN 工业端子，3.5mm 间距
			串口类型： RS-232和RS-485
			波特率：1200~115200bps
			数据格式：8 位数据位，1 位停止位，无校验/奇校验/偶校验，无流控
	以太网接口	1个LAN口	10/100M RJ45接口
		1个WAN口	10/100M RJ45接口可复用为LAN口,自适应
	SIM/UIM卡接口	1个	抽屉式，支持1.8V/3V SIM/UIM卡，内置15KV ESD保护
	天线接口	1个	标准SMA阴头天线接口，特性阻抗50欧
	指示灯	9个	具有系统、电源、在线，LAN,WAN,报警，信号（三个）九个指示灯
电源	标准电源	DC 12V/1.5A	内置电源反相保护和过压保护

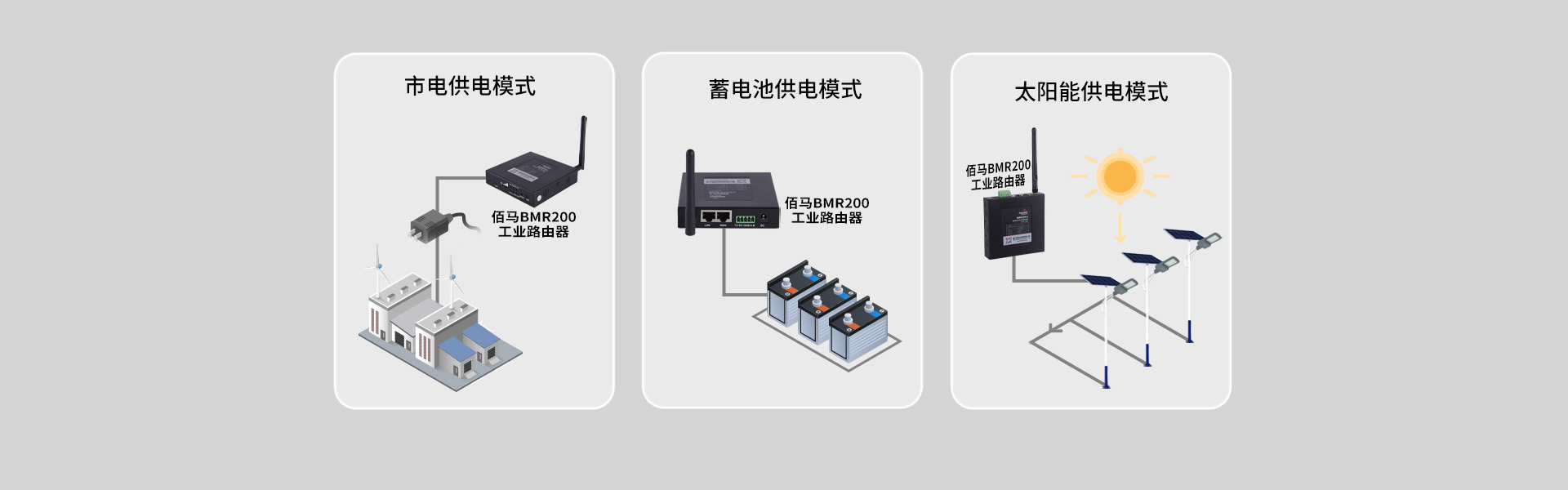

	供电范围	DC 5V -- 35V
	通信电流	<200mA (12V)
功耗	通讯状态	<2.16W	12V电源，电流<180mA 5V电源，电流<432mA
	待机状态	<1.8W	12V电源，电流<150mA 5V电源，电流<55mA
	休眠状态	<0.24W	12V电源，电流<8mA 5V电源，电流<18mA
安全性	链路检测	PPP 层心跳、ICMP 探测、TCP Keepalive 以及应用层心跳等多级链路检测机制维持无线链路，并支持断线自动重连，保证设备“永久在线”
	内嵌看门狗	支持设备运行自检技术，支持设备运行故障自恢复
网络管理	自动拔号	支持设备上电自动拨号
	按需拔号	支持长连接模式，短连接模式
	配置	支持佰马M2M设备云平台，远程配置
	升级方式	利用本地串口或远程方式进行软件升级
	日志功能	支持本地或远程查看输出日志，方便工程人员查看设备运行状态
	集中管理	支持佰马M2M设备云平台，对分布各地的通信终端进行远程集中管理
	配置备份	支持配置文件的导入和导出
防护等级	IP30	金属外壳和系统安全隔离，适合工控现场应用
适用环境	工作温度范围	零下35ºC -- 75ºC
	存储温度范围	零下40ºC -- 80ºC
	相对湿度范围	95%无凝结

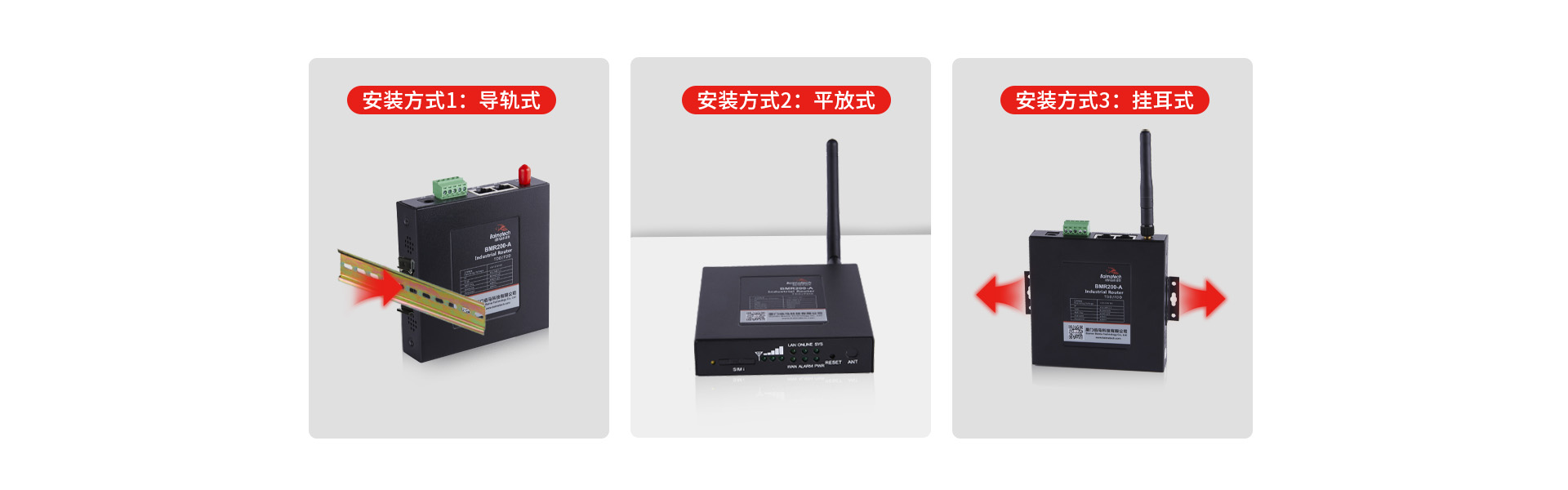

物理特性	安装方式	挂耳式
	外形尺寸（mm）	100x100x23	不包括天线和安装件
	重量（克）	320
