边缘计算网关BMG700

系列型号:BMG700
BMG700边缘计算网关,导轨式安装,支持MQTT 、JSON、 HTTP等北向协议,支持OPC、Modbus、TCP、UDP、部份品牌PLC等南向协议,广泛接入、智慧匹配、强大运算、5G/4G无线通信,是产业物联网的网关盒子。
样机申请
  • BMG700连缘计算网关产品图
  • BMG700连缘计算网关
  • BMG700连缘计算网关侧面图

BMG700边缘计算网关,广接入、强运算、低时延


BMG700边缘计算网关,是佰马科技根据工业物联网、泛在电力物联的典型应用需求而研发。支持MQTT 、JSON、 HTTP等北向协议,对接各种物联网平台。支持OPC、Modbus、TCP、UDP、部份品牌PLC等南向协议,广泛接入、智慧匹配、强大运算、5G/4G无线通信,是产业物联网的理想选择。





联接IT与OT,远程测控如此简单


BMG700边缘计算网关,应用于各类数据采集、记录、现场控制、远程监测、远程管控、输出告警、数据分析等产业物联网应用场景,

如智慧灯杆、5G灯杆、智能配电房、工业机器人监测、冷冻机组监测、离线设备监测、机械设备监测、非标设备监测、智能制造等领域。

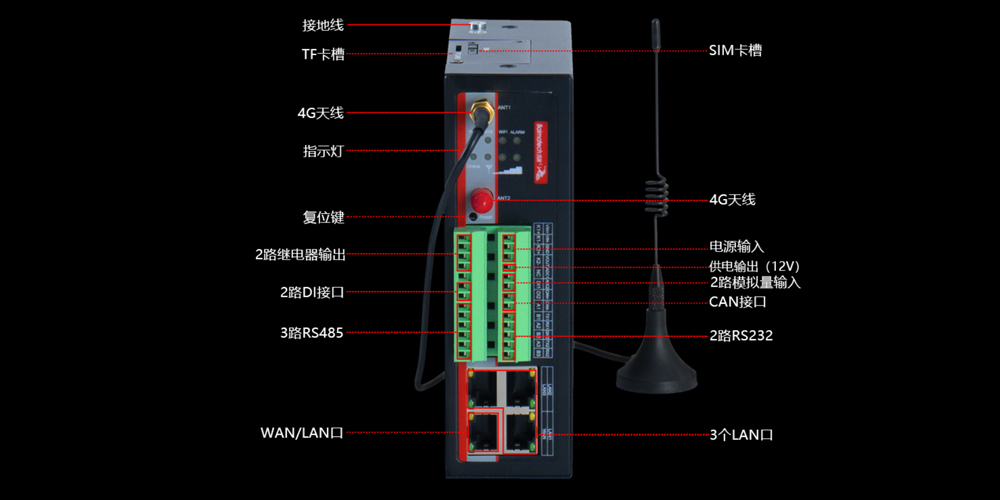

丰富接口,方便现场传感器/仪表/摄像头/PLC设备等广泛接入


BMG700边缘计算网关,具有接入设备种类多、通信接口形式多、兼容通信协议多等特点。

工业通信接口包括: 3×LAN、1×WLAN(可复用为LAN)、2×RS232、3×RS485、2×ADC、2×DI、1×CAN (可选)、2×继电器(可选)、WIFI功能(可选)、

SM加密(可选)、GPS功能(可选)、单模双卡(可选)、双模双卡(可选)、TF卡(可选)。





ARM处理器,Linux系统,便捷二次开发应用


边缘计算网关BMG700采用高性能的工业级ARM高端处理器,强大边缘计算能力有效分担云端压力。Linux 操作系统,

集成Python开发环境和C语言开发环境,提供标准API接口及开发指导,为用户的二次应用开发提供稳定快捷的平台。

用户可轻松调用系统各种接口及资源,打造差异化核心竞争力。



兼容MQTT标准北向协议, OPC、Modbus等南向协议


支持OPC、Modbus、TCP、UDP等南向协议,内置国内外主流传感器及仪表协议、部份品牌PLC协议,方便用户快速调匹配使用。

支持MQTT、JSON、212协议,与阿里云、百度云、华为云、亚马逊云等第三方云平台平滑对接,可与企业研发建设的私有云平台匹配对接。




5G/4G/ NB-IoT/GPS/WIFI/有线和无线备份


边缘计算网关BMG700集成多种无线与有线通信方式,包括:5G/4G/3G/2G、NB-IoT、WIFI、GPS、有线等多种通信方式,支持有线和无线互为备份。

可选配GPS定位,遍布各地的现场设备可实时定位、追踪、寻迹等。可选配WIFI,快速构建工业级WIFI网络,方便设备WIFI接入与本地配置。



SM国密加密通信(选配),数据安全传输有保障


内置加密通信专用芯片(选配),国密SM算法,结合IPsec VPN加密隧道通信协议,为无线数据传输提供软硬件双重加密。




数据可12个中心同步传输,管理协同更高效


为实现多部门协同管理,项目数据通过BMG700边缘计算网关可实现12个中心同步无线传输,可同时上报省、市、县级等各级管理平台。

为方便现场管理人员、本地管理部门、远程各级管理部门、外部合作单位同步获取数据,实现高效管理。



支持数据补传


网关设备断线重连、断电重启时,采集数据不会丢失,网关会将之前采集到且未发送成功的数据,在网络空闲的时候进行再次发送。





大容量本地存储,数据可保存10年


强大的本地存储和外扩存储功能,配备USB、TF卡接口,可保存10年以上的采集数据、设定参数及历史数据等,掉电不丢失。




支持本地管控及远程管控双模式,网关管理更高效


提供功能强大的中心管理软件,对大量分布在各地的安全网关进行集中监测、配置、升级、诊断等。

中心管理软件管理的网关数量没有上限。极大提升项目甲方、集成商、运营方、设备提供商等各方的管理效率。




专为无人值守环境设计,适用恶劣工况环境


坚固的金属外壳,所有器件包括处理芯片、内存芯片、存储芯片、通信模块到电源器件全采用工业级标准, EMC电磁兼容达四级标准,

耐高低温(-35℃至75℃),宽压(5V-35V),超强的防潮、防雷、防电磁干扰能力,适应各种恶劣工况环境。



开放OEM/ODM定制


定制服务内容包括:品牌贴牌、通信协议定制、软件功能定制、硬件功能定制、结构尺寸定制等。非标定制的产品包括:工业物联网网关、

边缘计算网关、PLC网关、加密网关、5G/4G路由器、数传模块DTU、行业应用平台等。联系佰马,链接物联网的力量。

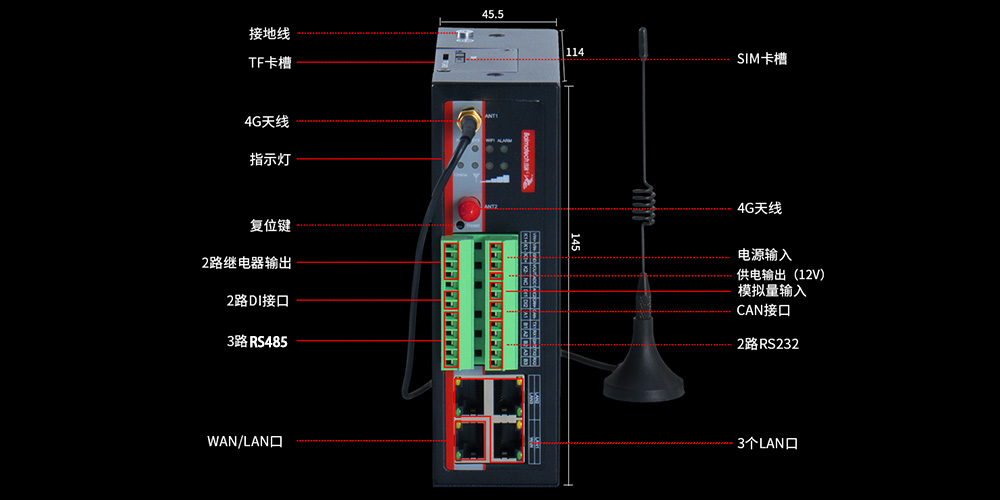

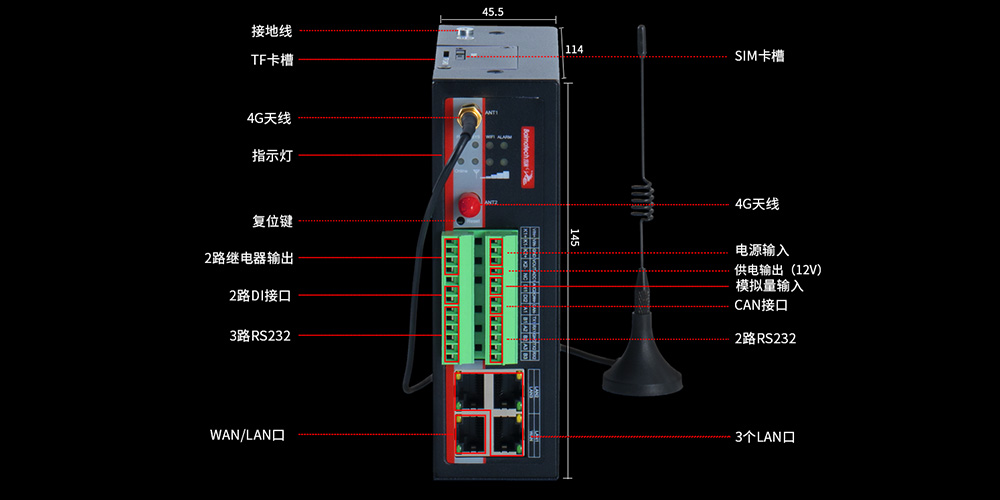

结构尺寸



产品选型

项  目

内   容

CPU

工业级 Cortex-A7

主频

528MHz

FLASH

1GB(标配)

DDR3

256MB

TF

可接TF存数据

指示灯

具有PWR、SYS、ONLINE、WIFI、GPS等信号指示灯



无线网络

支持 TD-LTE 2600/2300MHz

支持 FDD-LTE 2600/2100/1800/900/800MHz

支持TD-SCDMA、WCDMA、EVDO、CDMA、GPRS

SIM/UIM卡接口

标准的抽屉式用户卡接口,支持1.8V/3V SIM/UIM卡

内置15KV ESD保护

天线接口

标准SMA阴头天线接口,特性阻抗50欧

以太网接口

1个WAN口,3个10/100M以太网口(RJ45插座);

自适应MDI/MDIX,内置1.5KV电磁隔离保护





串口

2个RS232和3个RS485接口,内置15KV ESD保护,串口参数如下:

数据位:5、6、7、8位

停止位:1、1.5、2位

校验:无校验、偶校验、奇校验、SPACE及MARK校验

串口速率:110~230400bps

应用接口

1CAN接口

1个TTL电平串口,外接TTL电平设备

2路模拟量输入接口

(12位AD、支持4-20mA电流信号输入,可选0-5V电压信号输入)

2路开关量输入接口(光隔离)

逻辑0:湿节点0-3VDC

逻辑1:湿节点5-30VDC

2路继电器输出接口

最大切换电压:30VDC

最大切换电流:5A

最大切换功率:120W

1路受控输出电源(输出电压值与设备供电电压相同,默认12V,单路额定输出电流1A内置过流保护)

待机功耗

190~240mA@12VDC

通信功耗

280~330mA@12VDC

防护等级

IP30

电源接口

工业级端子接口,内置电源反相保护和过流/过压保护

接地端子

M3螺丝接地保护端子

外壳

金属外壳,保护等级IP30。外壳和系统安全隔离,特别适合工控现场应用

外形尺寸

145x114x45.5mm (不包括天线和安装件)

重量

790g
