2光16电交换机(管理)
2光16电管理型工业交换机，赋能大规模智能组网应用

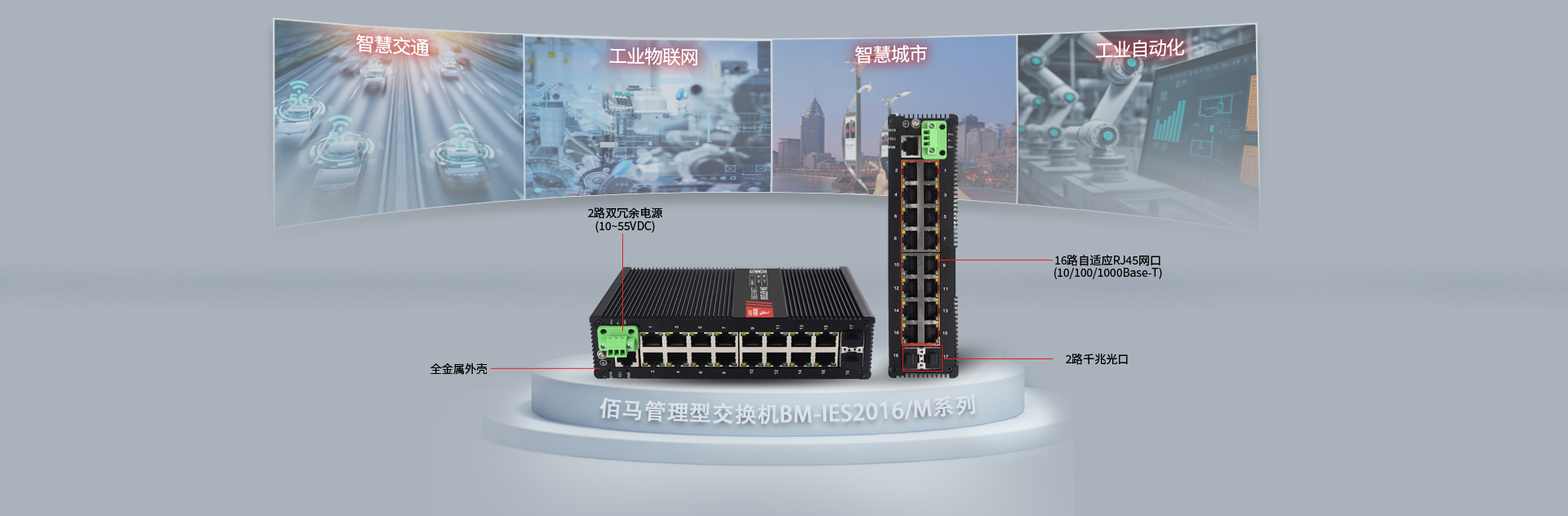

佰马BM-IES2016/M系列管理型工业交换机，支持 2 个千兆 SFP 光口、16 个 10/100/1000Base-T 自适应 RJ45 网口，工业级设计，
DIN卡轨式安装、支持WEB网管、VLAN、SNMP、加密等，广泛应用于智能交通、工业物联网、智慧城市等恶劣工况领域。
在线网管功能，管控简便
佰马管理型交换机支持Web 网管、CLI 命令行( Console，Telnet)、SNMP (V1/V2/V3)、Telnet 等多样化的管理和维护方式，高效实现大规模、
多终端网络的在线管理。同时还支持 RMON、系统日志、端口流量统计、CPU监控、内存监控、Ping 检测等功能，
便于自定义网络改造、配置和优化。
多种组网方式，灵活匹配项目需求
交换机支持采用环形拓扑、星型拓扑、总线拓扑、树形拓扑、混合式拓扑等多种组网方案，端口具有交叉直连自适应能力，
用户可根据项目需求采用最佳组网方案，实现成本与功用的最佳平衡。
支持VLAN，高效、安全、便捷
佰马管理型 2 光 16 电千兆工业交换机，支持 IEEE 802.1Q VLAN，用户可以按需求灵活划分 VLAN，支持 Voice VLAN,支持 QinQ 配置，
满足高效的网络构建、可靠的网络安全以及方便灵活的网络维护。支持 HTTPS、 SSLV3、SSHV1/V2 等加密方式。
工业级品质，经久可靠
佰马管理型 2 光 16 电千兆工业交换机基于工业应用标准选型和设计，外壳采用铝合金增强散热效能，支持DC 36~72V/AC 100-240V 双冗余电源输入，
内置电源端口浪涌保护及以太网端口 ESD 保护，支持 -40~85℃工业宽温应用，IP40防护，具有宽温、宽压、高电磁防护等级等优势，项目应用稳定可靠。
结构尺寸
产品选型
项目 | 规格需求 | |
接口 | 业务接口 | 2*1000/100 SFP 16*10/100/1000 Base－T |
| 电源接口 | 3P凤凰端子，双电源冗余 | |
| 管理接口 | 1个Console RJ45控制口 | |
线缆类型及距离 | 双绞线 | 0-100m(CAT5e,CAT6) |
单模光纤 | 20/40/60/80/100KM | |
多模光纤 | 550m/2KM | |
光纤接口 | LC/SC | |
电气特性 | 输入电压 | DC36~72V/AC 100-240V 50-60Hz |
功耗 | 满载 < 10W | |
防护 | IP等级 | IP40 |
电源浪涌防护 | IEC 61000-4-5 Level 3（4KV/2KV）（8/20us） | |
网口浪涌防护 | IEC 61000-4-5 Level 3（6KV/2KV）（10/700us） | |
辐射抗扰 | IEC 61000-4-3 Level 3 （10V/m） | |
瞬间脉冲抗干扰 | IEC 61000-4-4 Level 3 （1V/2V） | |
传导抗干扰 | IEC 61000-4-6 Level 3 （10V/m） | |
电源频率磁场抗扰 | IEC 61000-4-8 Level 4（30A/m） | |
电压跌落 | IEC 61000-4-11 Level 3 （10V） | |
EMI | CLASS A | |
抗静电干扰 | IEC 61000-4-2 Level 3（15KV/30KV） | |
自由跌落 | 0.5m | |
| 网络拓扑&规模 | 支持 | 环形拓扑、星型拓扑、树形拓扑、总线拓扑、混合式拓扑 |
指示灯 | 电源指示灯: PWR(绿色)；光口: FX(绿色)； 网口指示灯: 黄色 (1000 r POE)、绿色(Link) | |
汇聚服务 | 访问控制列表(ACL) | 支持ACL 500条 支持IP标准ACL 支持MAC扩展ACL 支持IP扩展ACL |
服务质量(QOS) | 支持QoS重标记，优先级映射 支持SP，WRR队列调度 支持入口限速、出口限速 支持基于流的QoS | |
管理功能 | 命令行 | 支持 |
管理串口 | 支持 | |
Telnet | 支持 | |
WEB管理 | 支持 | |
SNMP | 支持 SNMPv1/v2c/V3 | |
用户管理 | 支持 | |
系统日志 | 支持 | |
文件升级 | 支持 | |
固件升级 | 支持 | |
SFP模块DDM | 支持 | |
二层交换 | 交换容量 | 52G |
| 包转发率 | 26.8Mpps | |
| MAC地址表 | 16K | |
| VLAN支持及数量 | 支持4K | |
报缓冲区 | 8M | |
转发延迟 | <10us | |
端口特性 | 交叉直连自适应 | |
流量控制 | 支持 | |
| 巨型帧 | 支持 10K bytes | |
| 生成树协议 | 支持STP/RSTP/MSTP | |
| 环网协议 | 支持ERPS | |
| 链路聚合 | 支持 16组 | |
| 组播 | 支持 IGMP Snooping | |
| 端口镜像 | 支持 | |
| 风暴抑制 | 支持 | |
| 端口流量统计 | 支持 | |
| QINQ | 支持 | |
| 认证 | CE、FCC、RoHS | |
结构 | 安装方式 | 卡轨式安装 |
尺寸 | 长×宽×高(mm) ：181mm*146mm*47mm (不包括天线和安装件) | |
重量 | 1 kg | |
环境条件 | 相对湿度 | 5 ~ 95% （无凝霜） |
存储温度 | -40 ~ 85℃ | |
| 工作温度 | -40 ~ 85℃ | |
散热方式 | 无风扇设计，自然散热 | |
| MTBF | 100,000小时 | |
