BMR500五口工业路由器

系列型号:BMR500
佰马BMR500工业级无线路由器,支持MQTT,DIN导轨式安装,集全网通、高速路由、WIFI覆盖、本地存储等旗舰功能于一体;标配4组LAN口、1组WAN口、1组USB接口;2组DI数字量输入,2组继电器输出,支持端子形式RS485、RS232。软硬件看门狗,VPN专利,恶劣环境适用专利。
样机申请
  • BMR500工业级路由器
  • BMR500路由器背面
  • 工业级路由器导轨图

BMR500全网工业路由器,提供永远在线的坚强通信网络


佰马BMR500工业级无线路由器,DIN导轨式安装,集全网通、高速路由、WIFI覆盖、本地存储等旗舰功能于一体,为苛刻的无人值守现场提供永远在线的竖强通信网络。

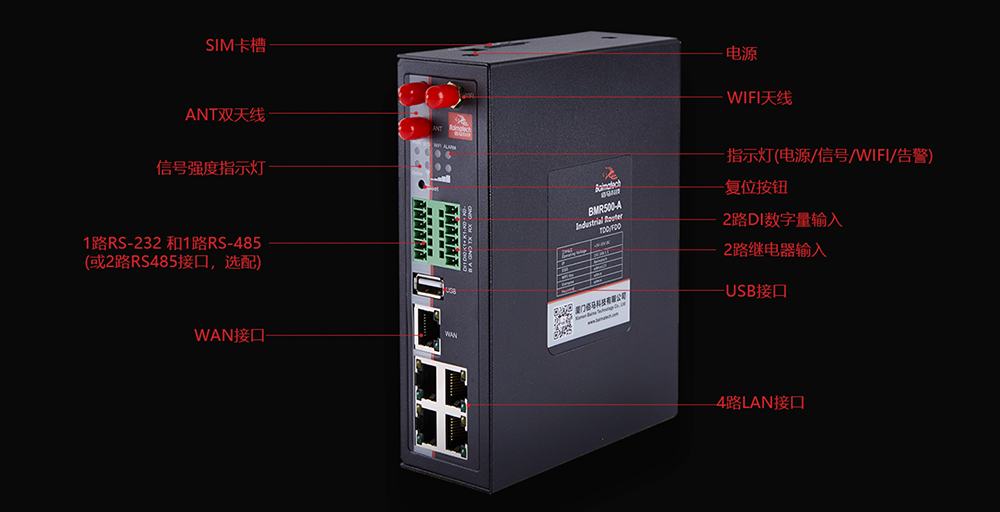

BMR500工业路由器


接口多,类型丰富,方便链接各种设备


标配4组LAN口、1组WAN口、1组USB接口;支持端子形式RS485、RS232数据传输,契合现场各种端口设备组网。

2组DI数字量输入,方便联接现场智能设备,监测设备状态;2组继电器输出,方便控制前端设备;

据项目需要,WAN口可自定义成LAN口,使BMR500轻松扩充为5个LAN口,项目组网应用更灵活。




集5大功能于一体,旗舰配置


集全网通全网络覆盖、高速路由、多种端口采集输入、工业级增强WIFI、本地存储等旗舰功能于一体。



BMR500工业级路由器功能


4G转WIFI,方便现场设备快速组网与管理


WIFI速率:150MBPS ,WIFI类型:IEEE 802.11b/g/n,可多个设备同时WIFI连接。

现场管理人员通过手机或平板,在本地配置和管理WIFI接入的前端设备,方便快捷。



BMR500路由器WIFI功能


稳定可靠,多重技术保障“永远在线”


● 具有软件看门狗与硬件看门狗技术,设备自动监测工作状态,当M2M设备偶发异常时,智能进行软件唤醒或硬件断电重启,将整个设备复位,确保设备实时正常运行。


● 支持PPP层心跳、ICMP探测、TCP Keepalive以及应用层心跳等多级链路检测机制,自动恢复网络故障,维持无线连接“永久在线”。


● 3G/4G网络与宽带拨号互为备份,保证设备永久联网,是金融税控组网应用理想之选。



BMR500路由器软硬件看门狗


VPN专网,金融级数据安全保障


产品支持IPsec VPN、L2TP、PPTP、open VPN 等多种VPN加密模式;

支持SPI 全状态检测、Secure Shell(SSH)等网络防火墙功能;

支持多级用户权限,确保管理安全。

广泛适用于税控,金融、公安等数据安全要求高的行业



BMR500路由器支持多种VPN功能


网络全覆盖,智能切换最强网络


覆盖所有运营商网络,包括:全网通/4G/3G/2.5G。当项目处于偏僻地区,运营商信号覆盖不理想时,

佰马通信终端会依据现场状态,智能匹配最强运营商网络,无4G时自动搜索3G信号或2.5G信号。


BMR500路由器支多种网络模式


DIN导轨,易安装


国际标准导轨(35mm宽度),可方便地卡在导轨上而无需用螺丝固定,安装与维护拆卸便利。



BMR500工业级无线路由器导轨

自锁式卡槽,长期使用不松动


兼容多种SIM卡,包括usim流量卡、APN(VPDN)专网卡和物联网卡等。


BMR500路由器SIM卡


基于linux二次开发,标准易用


客户可根据项目需求,进行上层应用二次开发,自主开发相关协议和功能应用,项目推动更自主可控。


BMR500路由器支持二次开发

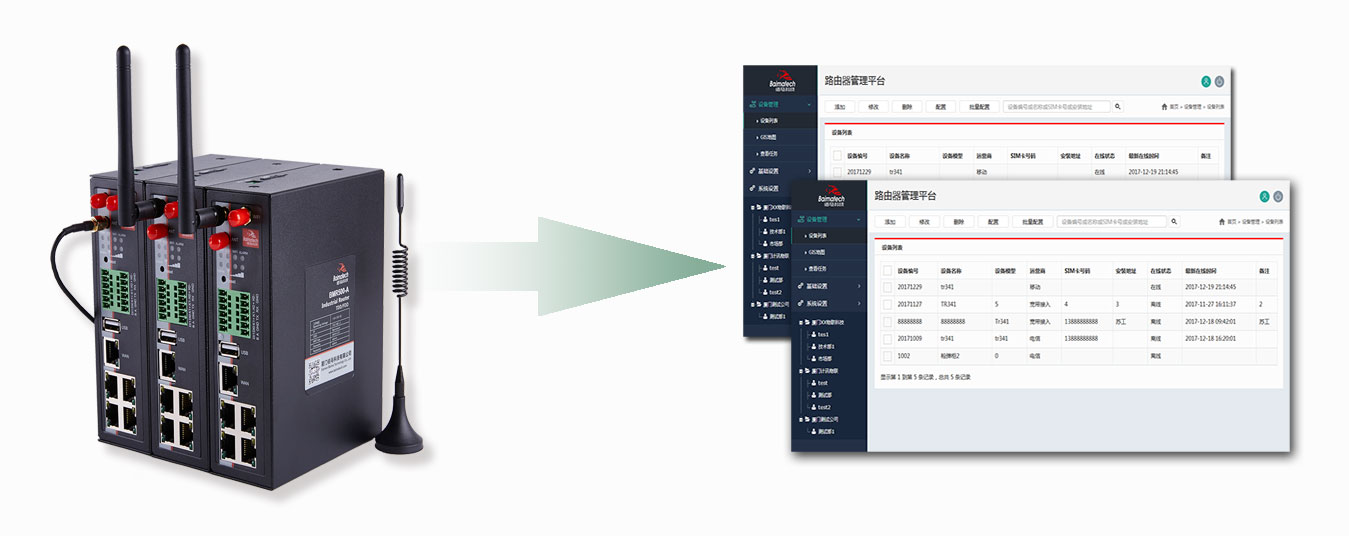

M2Mcloud,实现巨量M2M终端远程管控


支持物联网平台MQTT协议,对大量分布在各地的通信终端进行集中监测、配置、升级、诊断等

极大降低运营方、集成商、设备提供商等各方的维护成本提高管理效率



工业路由器云平台管理


典型应用


自助终端组网应用:自助售货、自助照相、自助快递柜等;智能充电桩远程监测应用、移动执法监控、地灾监测应用


工业路由器的应用场景


结构尺寸


BMR500工业级路由器尺寸图


产品选型

选购指南

产品类型

无线参数

VPN

WIFI

BMR500--LF

LTE/WCDMA ROUTER

支持 FDD-LTE2600/2100/1800/900/800MHz,

可选 700/1700/2100MHz

支持 HSPA+/HSDPA/HSUPA/WCDMA/UMTS 900/2100MHz

可选 800/850/1900/2100MHz

支持 EDGE/GPRS/GSM 850/900/1800/1900MHz

支持 GPRS CLASS 10 EDGE CLASS 12

支持

支持

BMR500--A

TDD/FDD ROUTER

支持 TD-LTE 2600/2300MHz

支持 FDD-LTE2600/2100/1800/900/800MHz

支持 TD-SCDMA、WCDMA、EVDO、CDMA、GPRS

支持

支持


规格参数

类别

名称

规格

说明

接口

工业串口

2路

串口形式:6PIN 工业端子,3.5mm 间距

串口类型: RS-232和RS-485

串口参数:1200~115200bps8位数据位,1位停止位,无校验/奇校验/偶校验,无流控

以太网接口

4个LAN口

10/100M RJ45接口

1个WAN口

10/100M RJ45接口 可复用为LAN口,自适应

USB

USB2.0

可接U盘存数据或者可以用于升级

继电器(选配)

2路

最大支持5A输出,控制外设供电

DI接口

2路

输入范围:DC 0~30V,用于检测外设状态, 2V以上有效

CAN接口(选配)

1路

标准的CAN总线,用于CAN设备通信

wifi接口

标准及频段

支持IEEE802.11b/g/n标准

理论带宽

IEEE802.11b/g:最高速率达54Mbps

IEEE802.11n:最高速率达300Mbps

安全加密

支持WEP、WPA、WPA2等多种加密方式

发射功率

21.5dBm(11g),26dBm(11b)

接收灵敏度

<-72dBm@54Mpbs

SIM/UIM卡接口

1个

抽屉式,支持1.8V/3V SIM/UIM卡,内置15KV ESD保护

天线接口

1个

标准SMA阴头天线接口,特性阻抗50欧

指示灯

13个

具有系统、电源、在线,LAN,WAN,报警,信号(三个)九个指示灯

电源

标准电源

DC 12V/1.5A

内置电源反相保护和过压保护

供电范围

DC 5V -- 35V

通信电流

<360mA (12V)

功耗

通讯状态

<4.32W

12V电源,电流<360mA  5V电源,电流<864mA

待机状态

<2.64W

12V电源,电流<220mA  5V电源,电流<528mA

休眠状态

<0.24W

12V电源,电流<2mA   5V电源,电流<4.8mA

系统

CPU

32位通信处理器

工业级

FLASH

16MB

可扩展至32MB

SDRAM

128MB


安全性

链路检测

PPP 层心跳、ICMP 探测、TCP Keepalive 以及应用层心跳等多级链路检测机制维持无线链路,并支持断线自动重连,保证设备“永久在线”

内嵌看门狗

支持设备运行自检技术,支持设备运行故障自恢复

网络管理

自动拔号

支持设备上电自动拨号

按需拔号

支持长连接模式,短连接模式

配置

支持佰马M2M设备云平台,远程配置

升级方式

利用本地串口或远程方式进行软件升级

日志功能

支持本地或远程查看输出日志,方便工程人员查看设备运行状态

集中管理

支持佰马M2M设备云平台,对分布各地的通信终端进行远程集中管理

配置备份

支持配置文件的导入和导出

防护等级

IP30

金属外壳和系统安全隔离,适合工控现场应用

适用环境

工作温度范围

零下35ºC -- 75ºC

存储温度范围

零下40ºC -- 80ºC

相对湿度范围

95%无凝结

物理特性

安装方式

导轨式

外形尺寸(mm)

142x112.5x44

不包括天线和安装件

重量(克)

790
