佰马BMR500工业无线路由器通信接口接线示例
- 时间 :2026-10-19
- 作者 :佰马科技吴
- 浏览数 :1222
佰马BMR500工业无线路由器配备有高速网口、USB接口、RS485、RS232、DI输入、继电器输出等接口，支持各类设备高效对接采集。本篇就为大家实机演示路由器各个通信接口如何接线。

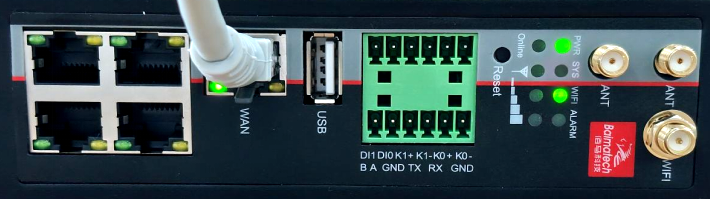

1、本地设备或电脑需要与路由器连接，通过网线与路由器LAN口相连。

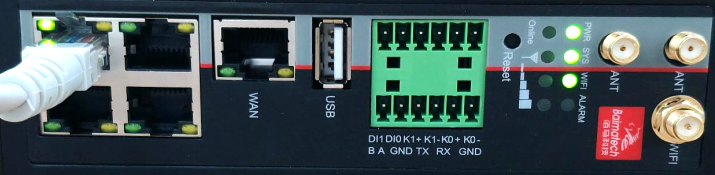

2、需要连接外部网络或复用LAN口时，通过网线与路由器WAN口相连。

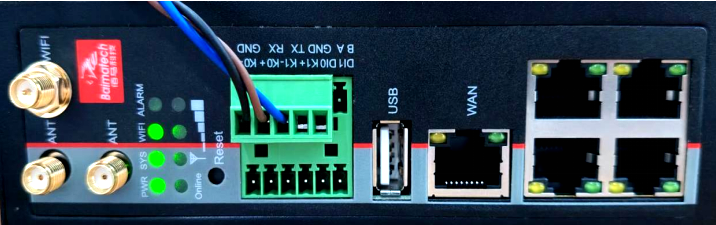

3、需要通过路由器232串口进行串口通讯时，下位设备通过RS232串口线与路由器232串口相连。连接方式：GND接GND，下位设备RX接路由器的TX口，下位设备TX接路由器的RX口。注：RX与TX反接才能实现互相收发的效果。

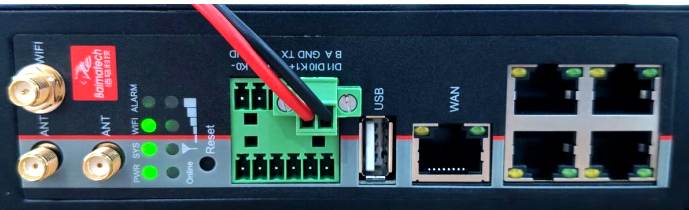

4、需要通过路由器485串口进行数据采集时，下位设备通过RS485串口线与路由器485串口相连。连接方式：485的A、B 两根差分信号线，A接路由器A口，B接路由器B口，不能交叉。
5、需要通过路由器 DI 端子监测外部开关状态时，外部无源开关一端接 DI 端子，另一端接 GND 端子。当开关闭合，DI 检测到导通信号；开关断开，DI 信号断开，以此采集开关通断状态。
需要通过路由器 DO 端子实现继电器输出控制外部负载时，外部负载回路串联接入 DO 继电器触点。DO 为继电器无源触点输出，按照端子标识接线，由路由器控制触点吸合 / 断开，实现对外部负载的通断控制，注意外部负载回路增加保护，防止短路。

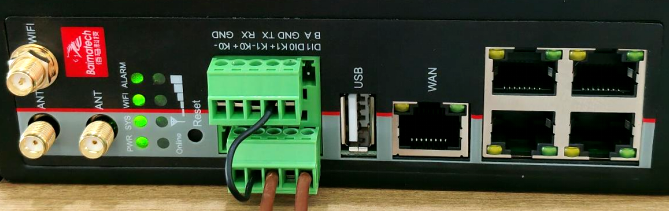

为方便验证DI与DO，下图接线为DI与DO串联接线，当DO输出控制回路继电器闭合时，DI采集回路通断状态。
