BMG500多功能智慧杆网关

系列型号:BMG500

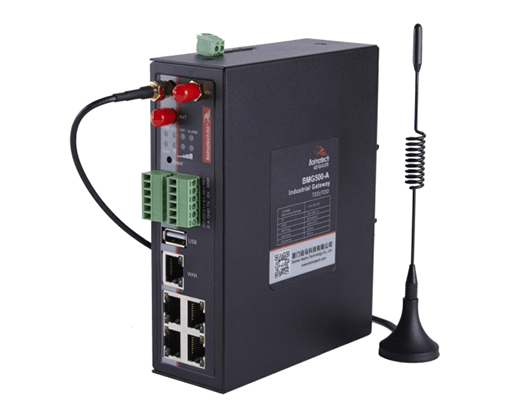

BMG500智慧杆网关盒子,是一款具有超高性价比的智慧杆专用智能网关。具有强大的智慧杆数据设备接入、多种通信协议转换、智能网关、路由管理、4G/WIFI/GPS/网口/串口通信、数据处理转发、本地存储等功能。
样机申请

BMG500智慧杆网关,超高性价比


BMG500智慧杆网关盒子,是一款具有超高性价比的智慧杆专用智能网关。具有强大的智慧杆数据设备接入、多种通信协议转换、智能网关、路由管理、4G/WIFI/GPS/网口/串口通信、数据处理转发、本地存储等功能。


满足多种智慧杆系统应用场景需求

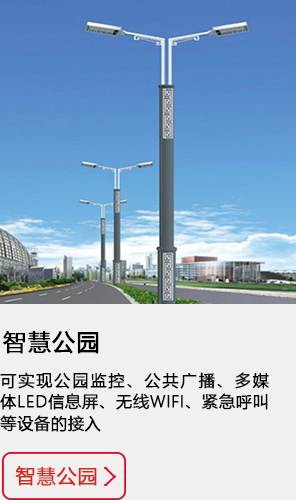

BMG500智慧杆网关盒子,在智慧公园、智慧景区、智慧街区等场景的智慧灯杆系统建设中广泛应用,深受客户好评






标准接口,便于智慧杆设备接入

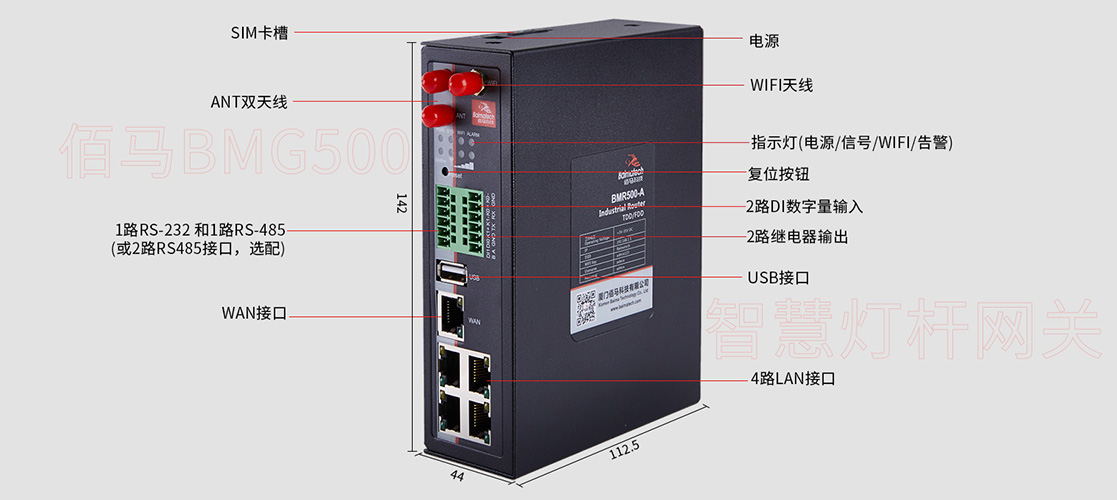

BMG500智能网关配置4个LAN口、1个WAN口、1个USB接口、2路RS485和RS232端口、2组DI数字量输入、2组继电器输出。满足主流品牌智慧杆设备接入。





丰富通信协议,协助项目快速落地


佰马智能网关,已与主流品牌挂载设备实现通信协议对接,包括:灯控照明设备、视频摄像头、IP广播、LED显示屏、环境监测传感器、一键告警、充电桩、WIFI AP等,即插即用,操作简单,协助用户快速打造智慧杆系统。


恶劣环境应用专利,CE认证



智慧杆长年工作于户外环境,对网关的稳定性要求极高。BMG500智慧灯杆网关盒子,具有恶劣工况应用专利、全部器件按工业级标准选型,加厚金属外壳,坚固耐用,耐高低温,宽压,防潮、防雷、防电磁干扰,获得欧盟CE认证。



多重技术保障,通信稳定可靠


具有4G/WIFI/GPS/网口/串口通信,具有软件看门狗与硬件看门狗技术,支持PPP层心跳、ICMP探测、TCP Keepalive以及应用层心跳等多级链路检测机制,自动恢复网络故障,维持通信网络连接“永久在线”。产品支持IPsec VPN、L2TP、PPTP、open VPN 等多种VPN加密模式,数据传输安全可靠。


现场数据可同时向5个中心上报,可断点补传


照明管理、安防视频、环保监测数据、气象监测数据、LED信息发布、公共广播、一键报警,充电桩管理,微基站等,分属于不同的主管部门,佰马BMG500智慧灯杆网关支持现场数据同步向5个中心上报,让各主管部门协同工作,共建智慧城市。


远程配置及管理,极大提升管理效率


BMG500智能网关配置简便,WEB 页面配置,操作简单,支持网关本地或远程配置。网关可直接接入佰马网关管理平台,实现对分布在各区域的智慧杆网关进行集中监测、配置、升级、诊断等,降低项目建设和维护成本。


配套智慧杆云平台,物联网应用典范


BMG500智能灯杆网关可平滑对接佰马科技自主研发的智慧灯杆云平台,也可接入第三方智慧杆平台、智慧城市平台、智慧园区平台等,快速构建强大的物联网系统。佰马智慧杆云平台功能包括:大屏幕数据展示、灯杆管理、路灯控制、环境监测、视频监控、信息发布、网络广播、一键告警、无线AP管理、充电桩管理、网关远程管理、系统管理等。


产品选型

选购指南

产品类型

无线参数

VPN

WIFI

BMG500--LF

LTE/WCDMA Gateway

支持 FDD-LTE2600/2100/1800/900/800MHz,

可选 700/1700/2100MHz

支持 HSPA+/HSDPA/HSUPA/WCDMA/UMTS 900/2100MHz

可选 800/850/1900/2100MHz

支持 EDGE/GPRS/GSM 850/900/1800/1900MHz

支持 GPRS CLASS 10 EDGE CLASS 12

支持

支持

BMG500--A

TDD/FDD Gateway

支持 TD-LTE 2600/2300MHz

支持 FDD-LTE2600/2100/1800/900/800MHz

支持 TD-SCDMA、WCDMA、EVDO、CDMA、GPRS

支持

支持


规格参数

类别

名称

规格

说明

接口

工业串口

2路

串口形式:6PIN 工业端子,3.5mm 间距

串口类型: RS-232 和RS-485

串口参数:1200~115200bps8 位数据位,1 位停止位,无校验/奇校验/偶校验,无流控

以太网接口

4个LAN口

10/100M RJ45接口

1个WAN口

10/100M RJ45接口 可复用为LAN口,自适应

USB

USB2.0

可接U盘存数据或者可以用于升级

继电器(选配)

2路

最大支持5A输出,控制外设供电

DI接口

2路

输入范围:DC 0~30V,用于检测外设状态, 2V以上有效

wifi接口

标准及频段

支持IEEE802.11b/g/n标准

理论带宽

IEEE802.11b/g:最高速率达54Mbps

EEE802.11n:最高速率达300Mbps

安全加密

支持WEP、WPA、WPA2等多种加密方式

发射功率

21.5dBm(11g),26dBm(11b)

接收灵敏度

<-72dBm@54Mpbs

SIM/UIM卡接口

1个

抽屉式,支持1.8V/3V SIM/UIM卡,内置15KV ESD保护

天线接口

1个

标准SMA阴头天线接口,特性阻抗50欧

指示灯

8个

具有系统、电源、WIFI、在线,报警,信号(三个)八个指示灯,同时 LAN,WAN指示灯集成在RJ45座子上

电源

标准电源

DC 12V/1.5A

内置电源反相保护和过压保护

供电范围

DC 5V -- 35V

通信电流

<360mA (12V)

功耗

通讯状态

<4.32W

12V电源,电流<360mA  5V电源,电流<864mA

待机状态

<2.64W

12V电源,电流<220mA  5V电源,电流<528mA

休眠状态

<0.24W

12V电源,电流<2mA   5V电源,电流<4.8mA

系统

CPU

32位通信处理器

工业级

FLASH

12MB

可扩展至32MB

SDRAM

128MB


安全性

链路检测

PPP 层心跳、ICMP 探测、TCP Keepalive 以及应用层心跳等多级链路检测机制维持无线链路,并支持断线自动重连,保证设备“永久在线”

内嵌看门狗

支持设备运行自检技术,支持设备运行故障自恢复

网络管理

自动拔号

支持设备上电自动拨号

按需拔号

支持长连接模式,短连接模式

配置

支持佰马M2M设备云平台,远程配置

升级方式

利用本地串口或远程方式进行软件升级

日志功能

支持本地或远程查看输出日志,方便工程人员查看设备运行状态

集中管理

支持佰马M2M设备云平台,对分布各地的通信终端进行远程集中管理

配置备份

支持配置文件的导入和导出

防护等级

IP30

金属外壳和系统安全隔离,适合工控现场应用

适用环境

工作温度范围

零下35ºC -- 75ºC

存储温度范围

零下40ºC -- 80ºC

相对湿度范围

95%无凝结

物理特性

安装方式

导轨式

外形尺寸(mm)

142x112.5x44

不包括天线和安装件

重量(克)

790
