BMD300电力版DTU
系列型号:BMD300
苛刻的电力无人值守现场提供稳定可靠的无线通信链路。广泛应用于配电自动化、输电线路监测、变电站监测、光伏电站监测、充电桩监测等智慧电力领域
样机申请

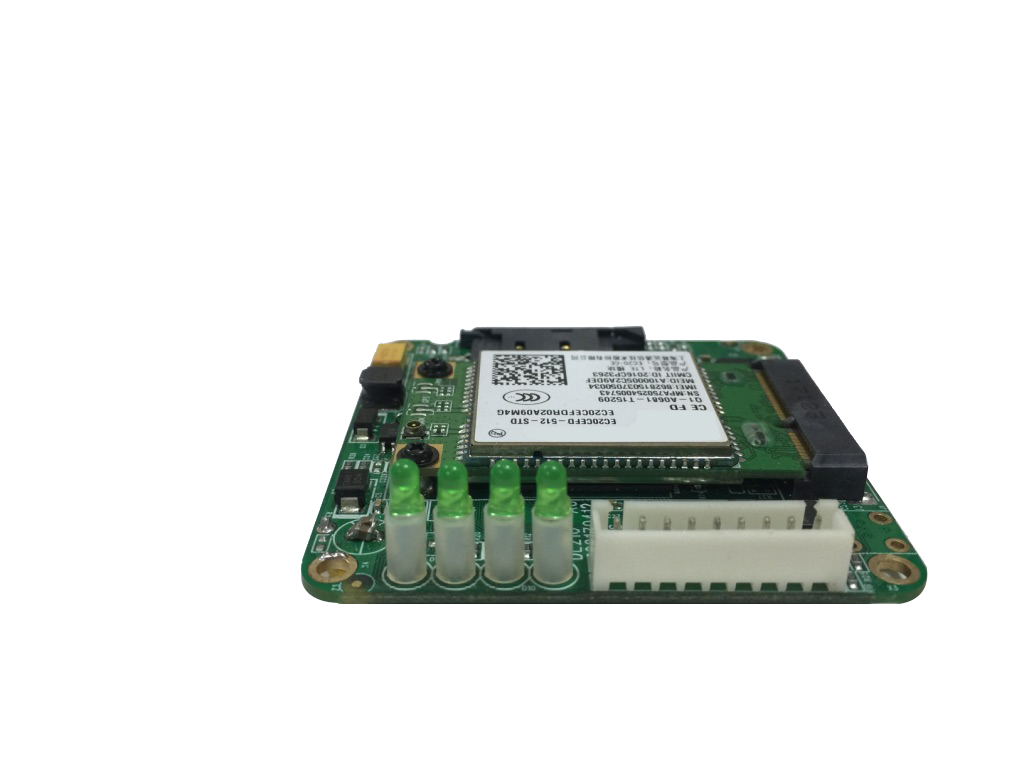

BMD300,电力专用数传终端


为苛刻的电力无人值守现场提供稳定可靠的无线通信链路。

广泛应用于配电自动化、输电线路监测、变电站监测、光伏电站监测、充电桩监测等智慧电力领域




嵌入式设计,符合配电自动化国标


满足电力行业DL/T 721-2000配网自动化远控终端标准。产品的结构尺寸、器件布局,完全符合配网柱上开关监测系统要求。产品嵌入柱上开关远动终端,协助客户快速实现无线组网与通信

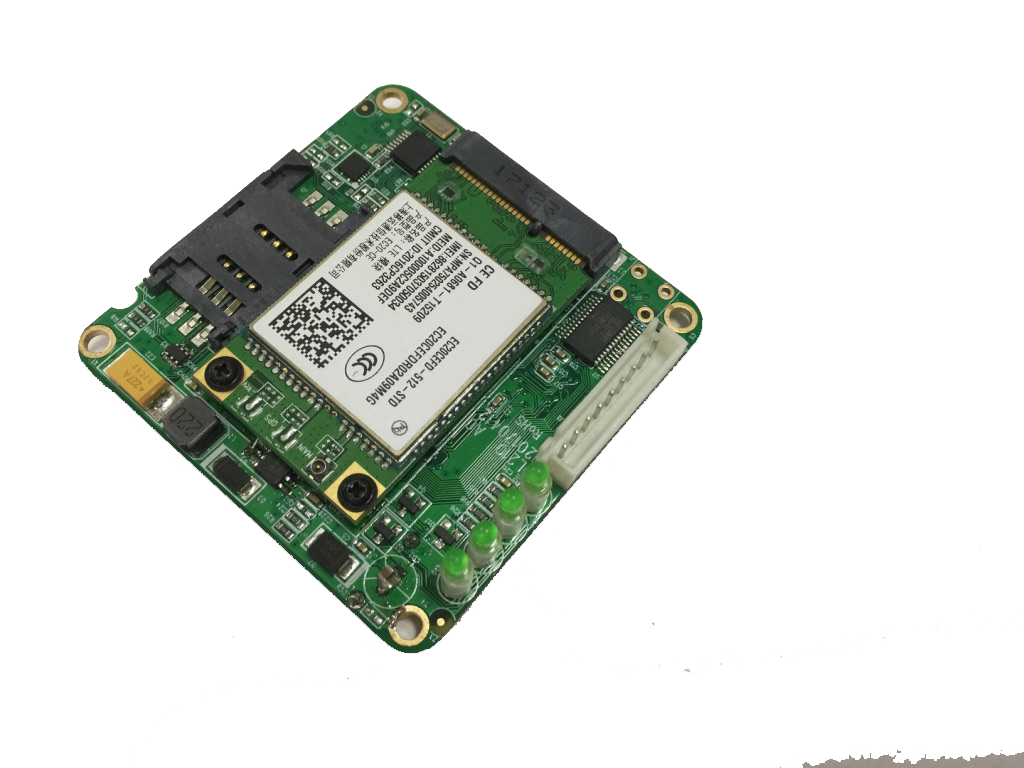

BMD300 DTU嵌入式设计,尺寸结构完全符合配电自动化国标

支持电力IEC101规约、电力IEC104规约


设计满足电力级标准、工业级用户要求。

支持IEC101串口通讯规约,也支持IEC104网络通讯规约、远动集控规约


电力DTU支持电力IEC101规约、电力IEC104规约


恶劣工况运行稳定


全部器件按工业级标准选型,与Freescale,NXP等知名品牌合作。

耐高低温(-35℃至75℃),宽压(5V-35V)。高标准EMC电磁兼容,在强电磁环境中稳定工作


电力DTU支持恶劣工况运行稳定


网络全覆盖,包括全网通/4G/3G/2.5G


全面覆盖三大运营商网络,项目运用更灵活。


电力DTU支持全网通/4G/3G/2.5G

5中心同步传输,管理协同更高效


支持双数据中心备份传输及多数据中心同步传输(5个数据中心),方便现场维护人员、本地管理部门、远程各级管理部门同步获取数据,实现高效管理


电力DTU支持数据多中心同步传输


稳定可靠,多重技术保障设备“永远在线”


● 具有软件看门狗与硬件看门狗技术,设备自动监测工作状态,当有设备异常时,智能进行软件唤醒或硬件断电重启,将整个设备复位,确保设备实时正常运行


● 支持PPP层心跳、ICMP探测、TCP Keepalive以及应用层心跳等多级链路检测机制,自动恢复网络故障,维持无线连接“永久在线”


电力DTU通信稳定可靠


支持专网接入,金融级数据安全标准


支持移动运营商的APN专网

DSC寻址方式支持固定IP地址和域名

支持获取移动专网的指定IP

电力DTU支持专网接入,数据传输更安全


配套管理软件,实现远程配置与监测


可集中监测、配置、升级、诊断佰马M2M终端,极大降低运营方、集成商、设备提供商等各方的维护成本,提高管理效率

支持本地配置、升级; 利用TCP/IP通道进行远程配置、升级;

支持SMS方式参数配置。


电力DTU专用设备管理工具


典型应用: 柱上开关监测


配网柱上开关监测系统,基于佰马BMD300实现全网通/4G/3G/2.5G无线通信,实时监测10KV配电线路的柱上开关分/合闸状态、电压、电流、功率、功率因数等数据,发现开关状态变位则配电终端主动上报,及时通知主站。


社会经济效益:减少停电时间,提高供电可靠性;减少检修工作量,提高工作效率;加强设备安全监测,预防事故;提高运行管理水平、提高运行的经济性;提高用户满意度。


电力DTU应用在柱上开关监测


结构尺寸图


电力DTU的结构尺寸图


产品选型

选购指南:

型号

网络

无线参数

BMD300-A



TDD/FDD

支持 TD-LTE 2600/2300MHz

支持 FDD-LTE 2600/2100/1800/900/800MHz

支持TD-SCDMA、WCDMA、EVDO、CDMA、GPRS

BMD300-G



GPRS

支持 GSM850/900/1800/1900MHz 四频

支持 GSM phase 2/2+

支持 GPRS class 10,可选 class 12

BMD300-C



CDMA

支持 CDMA2000 1xRTT 800MHz 单频

可选 800/1900MHz 双频,450MHz单频

BMD3100-LF



LTE/WCDMA

支持 FDD-LTE 2600/2100/1800/900/800MHz,

可选700/1700/2100MHz

支持HSPA+/HSDPA/HSUPA/WCDMA/UMTS 900/2100MHz

可选800/850/1900/2100MHz

支持EDGE/GPRS/GSM 850/900/1800/1900MHz

支持GPRS CLASS 10 EDGE CLASS 12


规格参数:

类别

名称

规格

说明

接口

工业串口

2路

串口形式:9PIN 工业端子,2.5mm 间距

串口类型:2路 RS-232,1路做通信,1路做调试

波 特 率:1200~115200bps

数据格式:8 位数据位,1 位停止位,无校验/奇校验/偶校验,无流控

SIM/UIM卡接口

1个

抽屉式,支持1.8V/3V SIM/UIM卡,内置15KV ESD保护

天线接口

1个

标准SMA阴头天线接口,特性阻抗50欧

指示灯

4个

系统、电源、通信、在线四个指示灯

电源

标准电源

DC 12V/0.5A

内置电源反相保护和过压保护

供电范围

DC 5V -- 35V

通信电流

<85mA (12V)

功耗

通讯状态

<1W

12V电源,电流<85mA  5V电源,电流<216mA

待机状态

<0.4W

12V电源,电流<30mA  5V电源,电流<55mA

休眠状态

<0.1W

12V电源,电流<8mA   5V电源,电流<18mA

安全性

链路检测

PPP 层心跳、ICMP 探测、TCP Keepalive 以及应用层心跳等多级链路检测机制维持无线链路,并支持断线自动重连,保证设备“永久在线”

内嵌看门狗

支持设备运行自检技术,支持设备运行故障自恢复

网络管理

自动拔号

支持设备上电自动拨号

按需拔号

支持长连接模式,短连接模式,本地数据激活,短信激活,电话激活,定时激活/定时下线

配置

支持佰马M2M设备云平台,远程配置,支持配置工具本地串口配置,支持短信配置

升级方式

利用本地串口或远程方式进行软件升级

日志功能

支持本地或远程查看输出日志,方便工程人员查看设备运行状态

集中管理

支持佰马M2M设备云平台,对分布各地的通信终端进行远程集中管理

配置备份

支持配置文件的导入和导出

适用环境

工作温度

零下35ºC -- 75ºC

存储温度

零下40ºC -- 80ºC

相对湿度

95%无凝结

物理特性

安装方式

螺丝固定

外形尺寸(mm)

65x65x24

不包括天线和安装件

重量(克)

74g
