BMR520 双卡路由器
系列型号:BMR520
集双运营商全网通、高速路由、WIFI覆盖、本地存储等旗舰功能于一体
样机申请
  • BMR520 双卡路由器

双模双卡设计,双运营商网络实时在线


双模块双卡设计,利用两个不同的运营商网络为用户提供无线长距离数据传输,

当一条运营商网络存在盲点、波动、中断时,能快速自动切换到另一运营商网络,确保通信稳定畅通。




一主一备双无线链路智能切换


具有5种工作模式,可以使用其中的一个卡,也可以双卡同时使用,实现双网络实时在线。

1.仅SIM卡1工作  2.仅SIM卡2工作

3.SIM卡1优先,如SIM卡1掉线,智能切换到SIM卡2。SIM卡1恢复后再切换到SIM卡1

4.SIM卡2优先,如SIM卡2掉线,智能切换到SIM卡1。SIM卡2恢复后再切换到SIM卡2

5.自动:SIM卡1持续工作直到掉线后智能切换到SIM卡2,然后保持工作在SIM卡2直到掉线后智能切换到SIM卡1



双卡路由器组网应用


双网络带宽叠加


支持双网络带宽叠加,上传与下载速度大幅提升,视频、图片等大数据远距离传输流畅、清晰。

流量负载均衡,可以根据流量多少,设定双SIM卡流量使用比例。




双网叠加双卡路由器

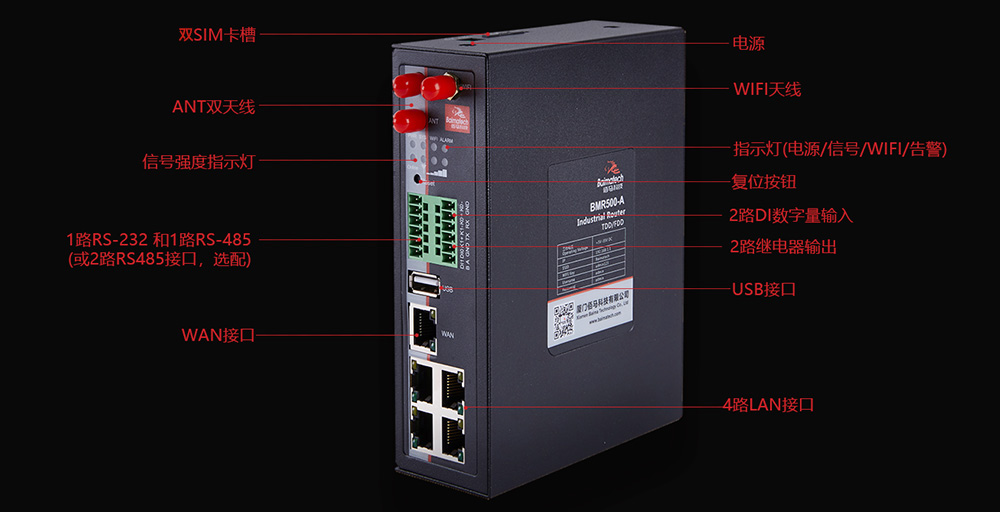

接口多,方便各种设备组网通信


标配4组LAN口、1组WAN口;

支持端子形式RS485、RS232数据传输,方便接线,契合现场各类型设备组网需要;

据项目需要,WAN口可自定义成LAN口,使BMR400轻松扩充为5个LAN口,项目组网应用更灵活。




集5大功能于一体,旗舰配置


集全网通全网络覆盖、高速路由、多种端口采集输入、工业级增强WIFI、本地存储等旗舰功能于一体。



BMR500工业级路由器功能


4G转WIFI,方便现场设备快速组网与管理


WIFI速率:150MBPS ,WIFI类型:IEEE 802.11b/g/n,可多个设备同时WIFI连接。

现场管理人员通过手机或平板,在本地配置和管理WIFI接入的前端设备,方便快捷。



BMR520路由器WIFI功能


基于linux二次开发,标准易用


客户可根据项目需求,进行上层应用二次开发,自主开发相关协议和功能应用,项目推动更自主可控。


BMR500路由器支持二次开发


M2Mcloud,实现巨量M2M终端远程管控


支持物联网平台MQTT协议,对大量分布在各地的通信终端进行集中监测、配置、升级、诊断等。

极大降低运营方、集成商、设备提供商等各方的维护成本提高管理效率



工业路由器云平台管理


典型应用


佰马工业级双卡无线路由器,当一条运营商网络存在盲点、波动、中断时,能快速自动切换到另一运营商网络,确保通信稳定畅通。

广泛应用于对通信链路稳定性要求极高的场合,如离行式自助银亭、自助图书亭、智慧公交亭等


双卡路由器应用案例


结构尺寸


BMR520双卡路由器尺寸图


产品选型

选购指南:

产品类型

无线参数

VPN

WIFI

BMR520--LF

LTE/WCDMA ROUTER

支持 FDD-LTE2600/2100/1800/900/800MHz,

可选 700/1700/2100MHz

支持 HSPA+/HSDPA/HSUPA/WCDMA/UMTS 900/2100MHz

可选 800/850/1900/2100MHz

支持 EDGE/GPRS/GSM 850/900/1800/1900MHz

支持 GPRS CLASS 10 EDGE CLASS 12

支持

支持

BMR520--A

TDD/FDD ROUTER

支持 TD-LTE 2600/2300MHz

支持 FDD-LTE2600/2100/1800/900/800MHz

支持 TD-SCDMA、WCDMA、EVDO、CDMA、GPRS

支持

支持


规格参数:

类别

名称

规格

说明

接口

工业串口

2路

串口形式:6PIN 工业端子,3.5mm 间距

串口类型: RS-232和RS-485

串口参数:1200~115200bps8位数据位,1位停止位,无校验/奇校验/偶校验,无流控

以太网接口

4个LAN口

10/100M RJ45接口

1个WAN口

10/100M RJ45接口 可复用为LAN口,自适应

USB

USB2.0

可接U盘存数据或者可以用于升级

继电器(选配)

2路

最大支持5A输出,控制外设供电

DI接口

2路

输入范围:DC 0~30V,用于检测外设状态, 2V以上有效

CAN接口(选配)

1路

标准的CAN总线,用于CAN设备通信

wifi接口

标准及频段

支持IEEE802.11b/g/n标准

理论带宽

IEEE802.11b/g:最高速率达54Mbps

IEEE802.11n:最高速率达300Mbps

安全加密

支持WEP、WPA、WPA2等多种加密方式

发射功率

21.5dBm(11g),26dBm(11b)

接收灵敏度

<-72dBm@54Mpbs

SIM/UIM卡接口

1个

抽屉式,支持1.8V/3V SIM/UIM卡,内置15KV ESD保护

天线接口

1个

标准SMA阴头天线接口,特性阻抗50欧

指示灯

13个

具有系统、电源、在线,LAN,WAN,报警,信号(三个)九个指示灯

电源

标准电源

DC 12V/1.5A

内置电源反相保护和过压保护

供电范围

DC 5V -- 35V

通信电流

<360mA (12V)

功耗

通讯状态

<4.32W

12V电源,电流<360mA  5V电源,电流<864mA

待机状态

<2.64W

12V电源,电流<220mA  5V电源,电流<528mA

休眠状态

<0.24W

12V电源,电流<2mA   5V电源,电流<4.8mA

系统

CPU

32位通信处理器

工业级

FLASH

16MB

可扩展至64MB

SDRAM

128MB

可扩展至256MB

安全性

链路检测

PPP 层心跳、ICMP 探测、TCP Keepalive 以及应用层心跳等多级链路检测机制维持无线链路,并支持断线自动重连,保证设备“永久在线”

内嵌看门狗

支持设备运行自检技术,支持设备运行故障自恢复

网络管理

自动拔号

支持设备上电自动拨号

按需拔号

支持长连接模式,短连接模式

配置

支持佰马M2M设备云平台,远程配置

升级方式

利用本地串口或远程方式进行软件升级

日志功能

支持本地或远程查看输出日志,方便工程人员查看设备运行状态

集中管理

支持佰马M2M设备云平台,对分布各地的通信终端进行远程集中管理

配置备份

支持配置文件的导入和导出

防护等级

IP30

金属外壳和系统安全隔离,适合工控现场应用

适用环境

工作温度范围

零下35ºC -- 75ºC

存储温度范围

零下40ºC -- 80ºC

相对湿度范围

95%无凝结

物理特性

安装方式

导轨式

外形尺寸(mm)

142x112.5x44

不包括天线和安装件

重量(克)

790
