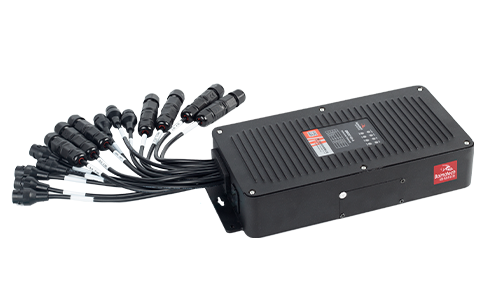

BMG8500智慧杆网关(防水型)

系列型号:BMG8500
佰马BMG8500防水型智能网关,业界首创专利产品,密闭式结构,实现IP65等级防水、防潮、防尘。5合1强大功能,替代传统路由网关、交换机、光猫、集中器等,打造完美智慧杆。
样机申请
  • IP65防水智慧杆网关
  • IP65防水智能网关
  • IP65防水边缘网关

专利产品,IP65防水/防潮/防尘


业界首创专利产品。佰马BMG8500系列智能网关,选用抗锈蚀金属外壳,密闭结构;所有通信、供电及功能接口均采用业界首创的引出式设计;内部采用防水结构设计、及高效导热结构设计。实现IP65等级防水、防潮、防尘。避免粉尘危害、避免下雨时智慧杆腔体内低压喷射水对网关的损坏。



专为严苛环境使用设计,经久耐用稳定可靠

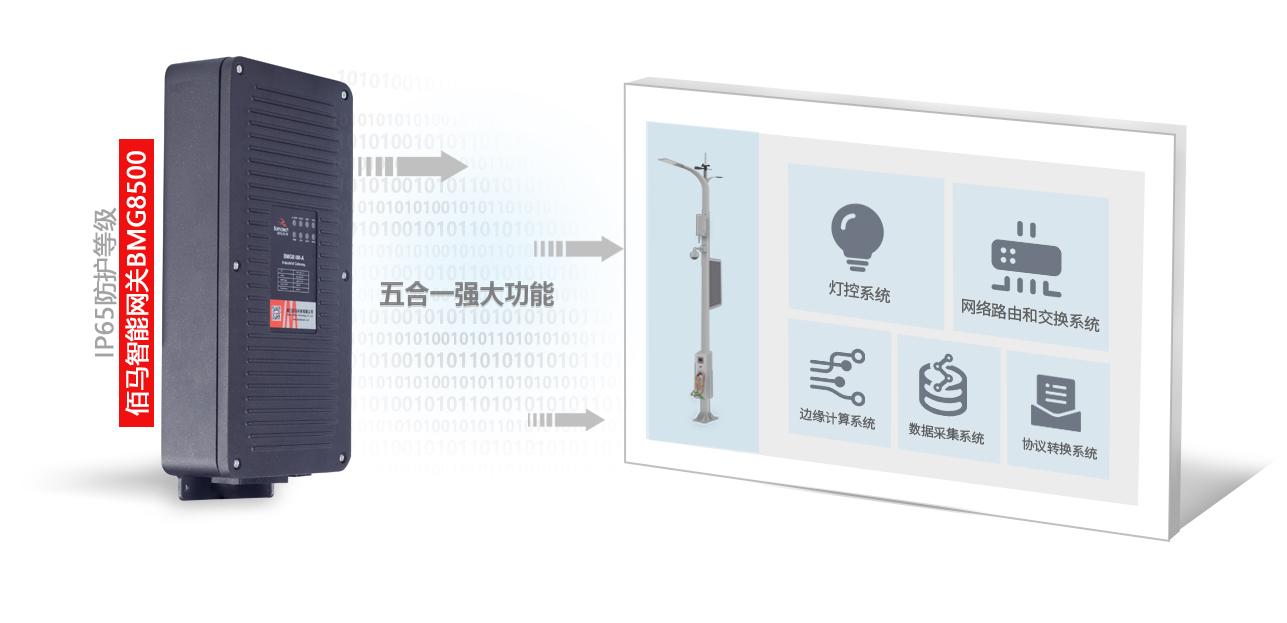

5合1强大功能,打造完美智慧杆


佰马BMG8500系列防水型智能网关,集成了网络路由和交换系统、数据采集系统、协议转换系统、灯控系统和边缘计算系统等。

1台智能网关可替代传统路由网关、交换机、光猫、集中器等,集成度高、稳定性高、组网施工简便。

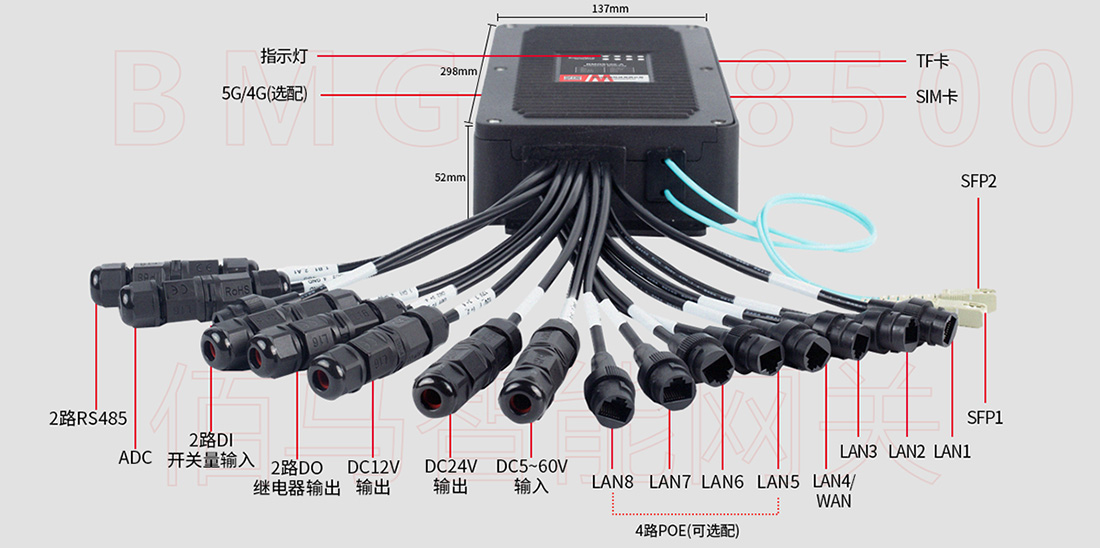

接口丰富,汇集通信/控制/供电于一身


BMG8500物联网智能网关,接口包括2路千兆光口、7路千兆LAN口、1路千兆WAN口(可复用为LAN口)、4路PoE供电(选配)、2路RS485、

2路DI、2路继电器输出、1路TF卡、1路12V输出、1路24V输出、1路DC5~60V输入等。方便智能照明、视频监控、环境传感、WIFI覆盖、

LED屏、网络广播、应急报警、充电桩等一站式接入与管控。





预置海量通信协议,无缝对接智慧杆外设


BMG8500系列智能网关内置海量设备通信协议:MQTT、HTTP、TCP、UDP、JSON、HJ212、透传等。南向与灯控器、传感器、摄像头、LED屏、环境监测、一键告警、IP音柱、WiFi AP、充电桩等即插即用;北向与阿里云、百度云、腾讯云、华为云、自有服务器等平滑对接。







强大的边缘控制,极大提升智慧杆自治管理能力


BMG8500系列智能网关内置强大的边缘控制策略,包括:单灯控制策略、LED播放策略、定时策略、事件触发(联动)策略、节假日策略、数据筛选系统、外设状态告警系统等;当智慧杆云边网络失连时,当边缘节点出现故障时,智能网关可获取本地控制策略,让智慧路灯杆实现自治管理运行。


SM国密加密通信(选配),智慧杆数据安全可靠


支持SPI防火墙,DoS攻击,VPN穿越,访问控制,端口映射、DMZ映射、访问控制功能(ACL)等功能。可选配加密通信芯片,内置国密SM1\SM2\SM3\SM4加密算法,实现软硬件双重加密保护。有效杜绝数据泄露、身份伪装、非法操作、恶意攻击等安全问题,

保障智慧杆数据传输安全。


5G/4G/双频WIFI,均可选


集多种通信方式于一体,包括光纤、有线网络、5G/4G(选配)、2.4G/5.8G双频WiFi(选配)、GPS(选配)。支持多种无线扩展方式,LoRa、ZigBee、

蓝牙等,支持LoRaWAN协议。可外接PLC载波ZigBee/LoRa等单灯集中器,实现非智慧杆路灯的单灯集中管理。


多中心数据同传,智慧杆管理更高效


多功能智慧路灯杆的运营和维护,涉及政企多个单位主体,BMG8500智能网关支持向12个管理中心同步传输数据,智慧杆数据可定时定向

送达交通、公安、城管、商业公司等单位,管理协同更高效。



标准Linux系统,支持二次开发


佰马BMG8500智能网关,采用高端处理器;标准Linux系统,集成Python和C语言开发环境,支持用户二次开发,提供开发文档和交叉编译器,

协助用户更好开发运用佰马智能网关的优势性能,契合不同项目的差异化应用需求。


专用于恶劣工况环境


产品稳定可靠是佰马一贯的追求,佰马BMG8500智能网关,历经EMC电磁兼容测试、环境可靠性测试、耐高温/低温/潮湿测试、宽压测试、电源稳定性测试、大流量压力测试、flash连续读写干扰测试、振动碰撞测试等,检测项目结果表现优异。



能网关,远程管理更高


需工程师亲临现场,在管理中心即可对分布于不同项目现场的智能网关进行远程管理。包括:远程集中监测、配置、升级、诊断等,

显著提升项目甲方、集成商、运营方、设备提供商等各方的管理效率。



智慧杆云平台,12大子系统


佰马智慧灯杆软件采用模块化设计,用户可据项目需要开设多级子帐号,不限接入数量,项目管控灵活。功能包括:大屏展示、灯杆管控、智慧照明、GIS地图、环境监测、视频监控、网络广播、一键告警联动、WIFI管理、充电桩管理、网关管理


结构尺寸



导轨式安装或挂壁式安装,可据项目需要选配



产品选型

项目

规格需求

主系统

CPU

工业级高速处理器

操作系统

Linux

Linux 操作系统

通信方式

有线&无线

支持光纤、有线,可选配4G、5G、WiFi、GPS等

通信协议

集成多协议接入

支持透明传输、MQTT、TCP/IP、UDP、MODBUS、TFTP、HTTP等

网络安全

远程维护功能

实现远程升级,维护,故障告警

远程监视功能

实时监控接入设备的状态,以及设备本身的状态

可靠性

链路在线检测

支持发送心跳检测包检测,断线自动连接

内嵌看门狗

支持设备运行自检技术,设备运行故障自修复

网络管理

配置方式

支持客户端方式

升级方式

支持远程在线升级

日志记录

支持本地系统日志、远程日志。

支持重要日志掉电保存。

DM网管平台

支持集中管理,批量配置

接口

以太网端口

1路千兆WAN口/LAN口

7路千兆LAN口

RJ45接口,10/100/1000Mbps,自适应MDI/MDIX

内置1.5KV电磁隔离保护

光纤接口

2 路千兆光口,10/100/1000Mbps

支持单模、多模光纤、支持环型、链型等网络拓扑结构

 DI
2 路数字量输入,低电平有效
 继电器输出
2 路继电器输出,支持最大 4A 电流
串口

具备 2 路 RS485 串口接口

带光电隔离,内置15KV ESD保护

直流输出

具备 1 路 12V 输出,1 路 24V 输出

(65℃ 1.5A,75℃ 1.1A)

TF卡

1 个 TF 卡接口,可接 TF 存数据

电源接口

标准电源输入

DC 12V/1.5A,支持 5~60V 供电

天线接口

4G/5G

标准SMA阴头天线接口,特性阻抗50欧

SIM/UIM卡接口

1个

标准的抽屉式用户卡接口,支持1.8V/3V SIM/UIM卡,内置15KV ESD保护

实时时钟(RTC)


内置RTC, 纽扣电池供电

复位按键

1个

防水复位按键

指示灯

6个

具有电源、系统、SFP、在线指示灯、信号强度、告警灯等

结构

外壳材质

金属外壳,外壳和系统安全隔离

安装方式

壁挂式安装、导轨式安装

散热方式

无风扇散热

防护等级

IP65

尺寸

长×宽×高(mm) :298mm*137mm*52mm

(不包括天线和安装件)

重量

790g

环境温湿度

环境湿度

5 ~ 95% (无凝霜)

存储温度

-40 ~ 85℃

工作温度

-40 ~ 80℃

平均无故障工作时间(MTBF)

不低于100000h

EMC电磁兼容

3级
