5G+WiFi6 工业CPE网关

系列型号:BMG-CPE
佰马5G+WiFi6 工业CPE网关,主要应用于智慧矿山、智慧隧道、智慧城市等领域。集5G和WIFI6于一体,将5G的低时延和高带宽与WI-FI6兼容性好和成本低优势完美结合,打造智慧矿山一张网。
样机申请

佰马5G+WiFi6 工业CPE网关,赋能智慧矿山


佰马5G+WiFi6 工业智能CPE网关,专为打造智慧矿山物联网而研发。集5G和WiFi6于一体,将5G的低时延和高带宽与WI-FI 6兼容性好和成本低优势

完美结合,构建坚强、智慧的矿上和矿下通信网络,为智慧矿山建设提供有力支撑。

5G WiFi6网关.jpg



极速5G,打造智慧矿山一张网


佰马5G+WiFi6嵌入式工业CPE网关,满足煤矿智能化建设中高清视频,远程操控,智能巡检,自动驾驶等应用要求。选用工业级5G通信模块,支持5G NR蜂窝无线网络,兼容3G/4G全网通,全面释放5G大带宽、低时延、多连接的优势能力,实现海量数据集中采集、高速传输、

实时控制等。为矿区人、机、物全面互联提供支撑,打造智慧煤矿一张网。




工业CPE,支撑矿山WIFI6覆盖


佰马CPE网关,满足井下工作面、巷道、机电设备室等特殊场景对WIFI无线网络传输高可靠、高实时性、高上行带宽的需要。在软硬件上支持WiFi 6(802.11ax)通信技术标准,覆盖2.4&5.8GHz双频段,吞吐量可达9.6Gbps。WiFi6的8×8MU-MIMO特性,支持更多终端监测设备同时在线用网,

承载更大通信量,系统更加稳定流畅





丰富功能接口,一站式供网供电


佰马5G+WiFi6嵌入式工业CPE网关,具有以太网光端口、以太网电端口,支持全双工/半双工,包括 7 路千兆 LAN 口、1 路千兆 WAN 口、2 路千兆光口、2 路 RS485、1 路 DC24V 输出,1 路 DC12V 输出,4 路 PoE 供电输出等,方便现场各种接口设备通信接入、电源接入,

项目组网更灵活。







主流协议全兼容,对接调试更省时


佰马CPE网关内置主流工业通信协议,包括MQTT、HJ212、JSON、TCP/IP、UDP/IP、FTP、HTTP、Modbus RTU/ModbusTCP等,设施设备对接

更便捷,节约调测时间。同时已实现与阿里云、百度云、华为云、亚马逊云等第三方云平台的平滑对接,还可与企业自建私有云平台适配对接。



边缘计算能力,实现煤矿智慧化应用


佰马5G+WiFi6嵌入式工业CPE网关,采用工业级高性能CPU,支持强大边缘计算能力,可开发实现边缘端的智能采掘及生产控制、环境监测

与安全防护、无人驾驶/运输、远程控制交互等一批煤矿场景智慧化应用。




嵌入式搭载方案,更进一步的系统融合


佰马CPE网关支持嵌入式搭载方案,可与智慧矿山物联网系统深度融合,根据需要直接搭载于机电、洗选、辅运、掘进、通风、运输车辆等

生产设施设备之中,有效节约设备结构空间,节省额外布线,应用优势显著。



支持二次开发,个性化扩展矿山应用


CPE网关预装应用成熟Linux 操作系统,集成Python开发环境和C语言开发环境,提供交叉编译工具及开发指导,方便用户根据智慧矿山

建设需要进行二次应用开发,用户可便捷调用系统各种接口及资源,打造差异化核心竞争力。




强悍适用性,恶劣环境应用专利


佰马CPE网关,工业级设计,所有芯片及器件都根据工业级标准选型。网关获有恶劣坏境稳定运行专利,具备CCC认证、EMC检测报告、

耐高低温测试报告、具备超强的防潮、防雷、防电磁干扰能力,适应煤矿环境,保障数据的稳定无线传输。



产品选型

项目

规格需求

主系统

CPU

工业级高速处理器

操作系统

Linux

Linux 操作系统

通信方式

有线&无线

支持光纤、有线、4G,可选配5G、WiFi、GPS等

通信协议

集成多协议接入

支持透明传输、MQTT、TCP/IP、UDP、MODBUS、TFTP、HTTP等

网络安全

远程维护功能

实现远程升级,维护,故障告警

远程监视功能

实时监控接入设备的状态,以及设备本身的状态

可靠性

链路在线检测

支持发送心跳检测包检测,断线自动连接

内嵌看门狗

支持设备运行自检技术,设备运行故障自修复

网络管理

配置方式

支持客户端方式

升级方式

支持远程在线升级

日志记录

支持本地系统日志、远程日志。

支持重要日志掉电保存。

DM网管平台

支持集中管理,批量配置

通信接口

以太网端口

1路千兆WAN口

7路千兆LAN口

RJ45接口,10/100/1000Mbps,自适应MDI/MDIX

内置1.5KV电磁隔离保护

光纤接口

2路千兆光口,10/100/1000Mbps

支持单模、多模光纤、支持环型、链型等网络拓扑结构

串口

具备2路RS485串口接口

带光电隔离,内置15KV ESD保护

扩展接口

预留扩展AI功能

电源接口

DC24V 输出

1路DC24V输出,提供 24V 输出给相应设备

单路额定输出电流 1A;最大电流3A

75℃ 时1.5A Max,35W Max

可远程控制电源开关

具有电流检测

DC12V输出

1路DC12V输出,提供 12V 输出给相应设备

单路额定输出电流 1A;最大电流3A

75℃ 时1.5A Max,18W Max

可远程控制电源开关

具有电流检测

PoE供电

4路PoE,支持PoE+,

单路PoE功率可达25W

天线接口

4G/5G

标准SMA阴头天线接口,特性阻抗50欧

SIM/UIM卡接口

1个

标准的抽屉式用户卡接口,支持1.8V/3V SIM/UIM卡,内置15KV ESD保护

实时时钟(RTC)


内置RTC, 纽扣电池供电

复位按键

1个

防水复位按键

指示灯

6个

具有电源、系统、SFP、在线指示灯、信号强度、告警灯等

环境温湿度

环境湿度

5 ~ 95% (无凝霜)

存储温度

-40 ~ 85℃

工作温度

-40 ~ 80℃

平均无故障工作时间(MTBF)

不低于100000h

EMC电磁兼容

按3级标准


在线购买

相关下载

相关方案

数控机床设备远程监测应用

通过实时采集和分析数控机床运行过程中的各种状态参数如温度信号、振动信号、电流信号等,对机床设备进行实时状态监测评估、故障预测并能快速做出反应,来提高机床设备运行的安全性、可靠性,从而避免发生可预防性故障和灾难性事故,造成停机或巨额经济损失甚至人员伤亡。

智慧路灯杆系统方案

智慧路灯系统除了实现节能、环保、智能的照明系统外,还需承载以下子应用系统:环境监测、一键报警、视频监控系统,承担了基于智慧城市建设目标的物联网感知入口和服务大众的出口,成为智慧城市前端的信息中枢,也可应用于公园、小区等小范围的应用场景,形成服务闭环,实现提升管理效能和更好地服务大众的目标。

基于AI网关的危化品安全监测方案

得益于AI技术的蓬勃发展,当前人们可以充分利用AI技术,实现对各类危化品的高敏感、高精度、实时可靠监测管控,有效防范减少安全事故发生。

5G/4G边缘网关在智慧工厂改造应用方案

佰马科技5G/4G边缘网关盒子用于智慧工厂升级改造,建设设备远程监测系统、能耗在线监测系统、环保实时监测系统等,使智慧工厂的设备、能耗和环保进行云平台数字可视化。

5G网关在无人机行业的应用

佰马BMG5100工业级千兆5G网关,为行业无人机提供15项核心能力,包括:设备接入能力、数据采集能力、边缘计算能力、数据处理能力、协议转换能力、数据转发能力、5G/4G/等综合通信传输能力、本地缓存能力、断网续传能力、远程配置管理能力、超阈值报警能力、安全加密防护能力、抗干扰能力、易用性等。

冷冻设备远程监测及故障预警系统

冷冻设备远程监测系统,是一套典型的工业物联网系统。系统包括:佰马BMcloud100冷冻设备远程监测平台、BMG700边缘计算网关、PLC数据采集。具有PC端及手机端,支持私有部署、支持功能个性化定制、软硬件成套提供。

5G工业网关应用案例--智能工厂

BMG5100系列,是一款5G千兆网关、不只是网速快,更为用户提供15大关键能力,为智慧工厂建设赋能。用5G 无线网络替代工业现场 OT 层的有线和 WiFi 连接,在物联网、工业自动化控制、物流追踪、工业AR、云化机器人等工业应用领域,5G工业网关起着支撑作用。

城镇污水在线监测方案

详细介绍污水监测站建设所需的传感等监测仪表、数采仪等采集传输设备、及环保在线监测平台软件。通信污水在线监测系统建设,实现对各污水站点的数据采集、监测、控制管理等。

基于5G/4G边缘网关的建筑机器人应用

建筑机器人包括搬运机器人、钻孔机器人、砌墙机器人、粉刷机器人等,具有接入设备种类多、通信接口形式多、兼容通信协议多等特点。基于佰马科技 BMG700 边缘计算网关组建建筑机器人远程监测系统,提升机器人运维效率。

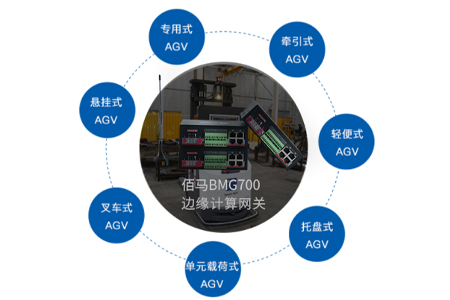

AGV自动物料搬运系统解决方案
