BMY300 微型无线RTU

系列型号:
BMY300系列RTU,是一款支持MQTT的体积小巧、功能强大、低功耗的遥测终端RTU。协助用户实现数据智能采集、多种协议转换、状态监测、设备控制、5G/4G无线通信、虚拟专网、本地存储、告警等综合功能。
样机申请
  • RTU采集终端
  • RTU远程测控终端
  • MQTT的RTU
  • RTU无线采集设备

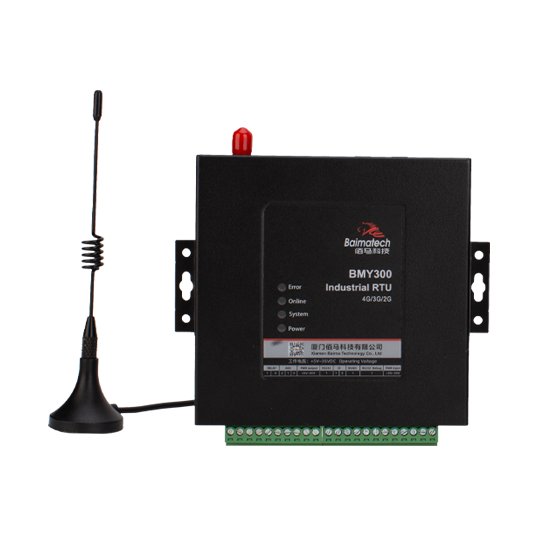

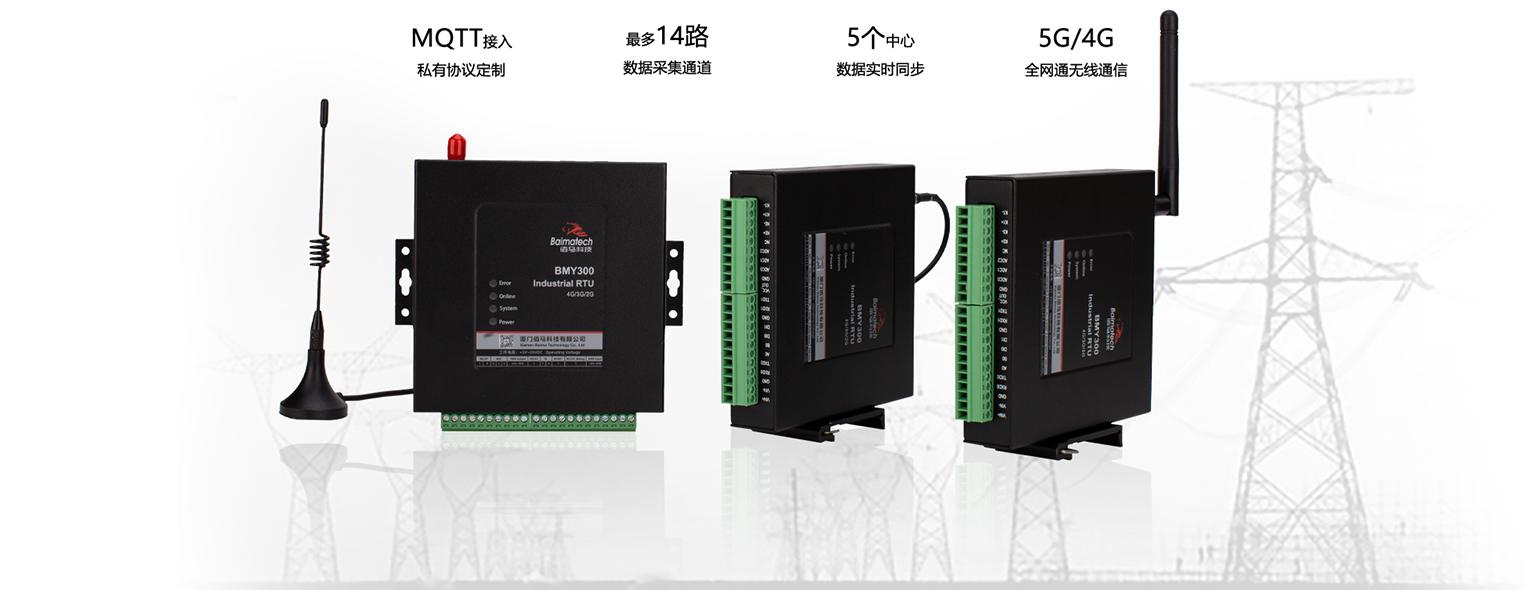

BMY300微型5G/4G无线RTU,远程测控如此简单


佰马科技BMY300系列RTU,是一款支持MQTT的体积小巧、功能强大、低功耗的遥测终端RTU。协助用户实现数据智能采集、多种协议转换、状态监测、设备控制、5G/4G无线通信、虚拟专网、本地存储、告警等综合功能。


BMY300微型5G/4G无线RTU.png

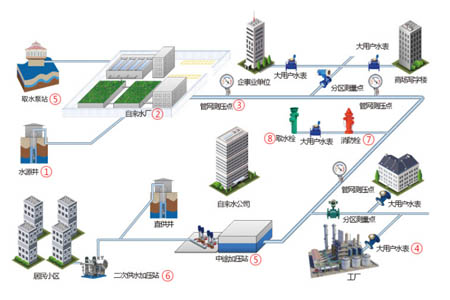

专用于恶劣工况远程测控领域


BMY300微型遥测RTU,南向无缝接入工业自动化主流品牌前端设备,北向对接组态软件及各种云平台,

适用于诸如设备状态感知、设备信息监测、数据交互、协议转换、远程控制等工业应用场景中。

包括:输电线路杆塔倾斜监测、微气象监测、管道监测、结构物健康监测、工况监测、能耗监测等。

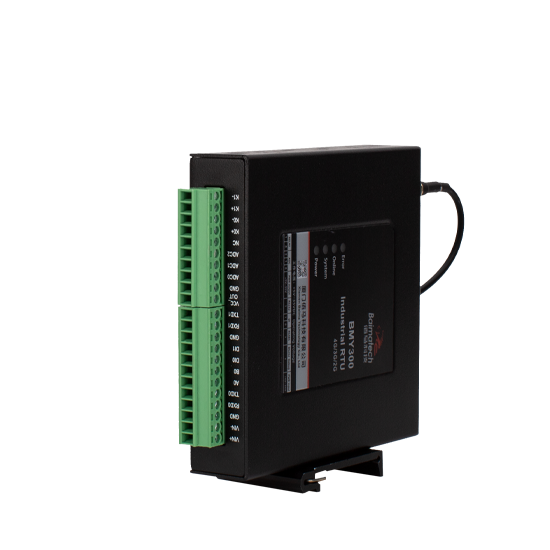

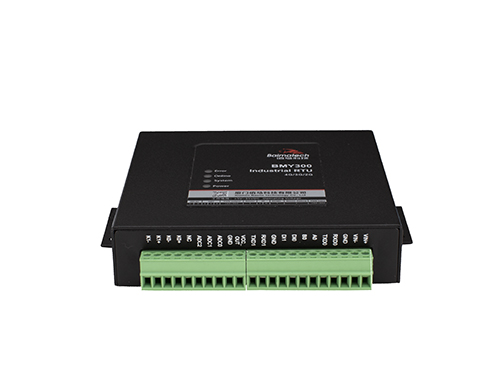

最多14路采集通道,接口丰富

实现现场数据采集、状态采集、设备联动控制


BMY300微型遥测RTU丰富强大的接口包括:

2路RS232(1路做debug口)、1路RS485(可扩展成2路); 可定制TTL电平串口;

3路模拟量输入,可选配4路模拟量输入;2路开关量输入,可选配4路开关量输入;

可选2路开关量输出接口;可选2路继电器输出;可选2路脉冲量输入;1路受控输出电源,输出电压值与设备供电电压相同,默认12V。





兼容国内外主流传感器、表计、串口摄像头


BMY300微型遥测RTU,接口丰富,兼容国内外主流传感器,仪表、串口摄像头、设备等。

未兼容的品牌与型号,佰马科技提供开发适配服务,项目数据实时采集、设备远程控制等

应用更灵活。Modbus RTU传感器不用软件定制可以兼容。支持多采集数据存储空间自定义配置,每个采集数据的存储空间均支持自定义配置。




支持MQTT、水文、水资源、环保等通信协议


BMY300微型5G/4G无线RTU,与阿里云、华为云、亚马逊云、百度云等第三方云平台平滑对接;支持MQTT协议上报平台,或按水文水资源协议上报平台,或按环保212等协议上报平台。支持定制协议。






专利技术保障无线通信“持续在线”


具有软件看门狗与硬件看门狗技术,设备自动监测工作状态,当RTU设备偶发异常时,智能进行软件唤醒或硬件断电重启,将整个设备复位,确保设备实时正常运行。支持PPP层心跳、ICMP探测、TCP Keepalive以及应用层心跳等多级链路检测机制,自动恢复网络故障,掉线重连,维持无线连接“持续在线”。




现场数据可同时向5个中心上报,管理协同更高效


提BMY300微型遥测RTU可同时向5个中心上报数据。支持多中心同步传输,现场监控数据可同时上报省、市、县级等各级管理平台。方便本地管理部门、远程各级管理部门、外部合作单位同步获取数据,实现高效管理。





支持数据补传


设备断线重连、断电重启时,采集数据不会丢失,BMY300微型遥测RTU会将之前采集到且未发送成功的数据进行本地存储,待网络恢复后进行再次发送。




告警功能


监测数据越过设置的阈值,立即上报告警信息。用户可据管理需要,自定义设备告警参数与阈值、设置立即告警与超时告警、设备离线告警、服务器异常告警、组态控件异常提示等,并生成告警记录。







大容量本地存储,数据可保存10年


内置16MB数据存储空间,掉电不丢失,可存储10年以上的采集数据、设定参数及二次开发程序。





专为无人值守环境设计,适用于各种恶劣工况


专为无人值守环境设计:采用Freescale处理器方案,工业级通信模块搭载高速处理器,高EMC电磁兼容,耐高低温材料(-35℃至75℃),宽压(5V-35V),超强的防潮、防雷、防电磁干扰能力,适应各种恶劣工况环境。




超低功耗,支持电池电压状态上报


BMY300微型遥测RTU采用超低功耗设计,支持市电供电(通过适配器)、太阳能供电、电池供电等。具有多级休眠和唤醒模式;支持电池电压等状态上报功能;野外不便取电的场合应用优势明显。




支持本地或远程配置升级,RTU管理简便


佰马BMY300微型遥测RTU支持本地与远程配置:可用串口进行本地配置;支持远程参数配置(同时支持平台配置方式和短信配置方式)、远程程序升级等。

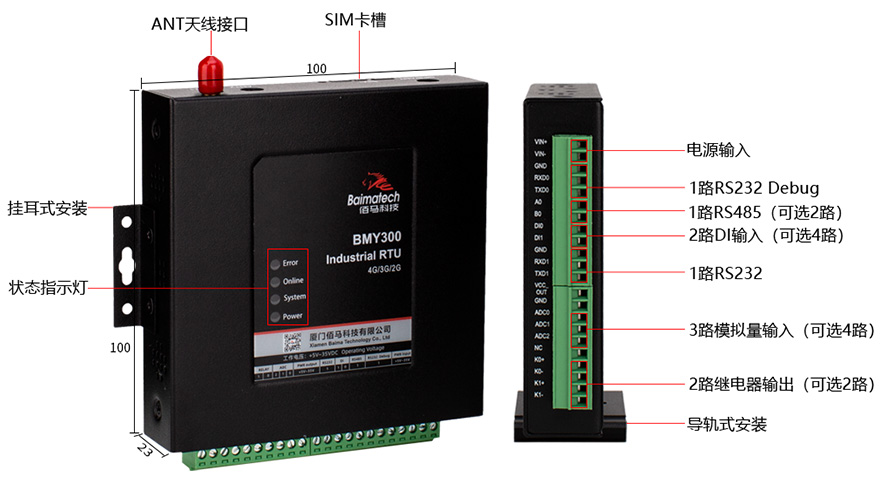

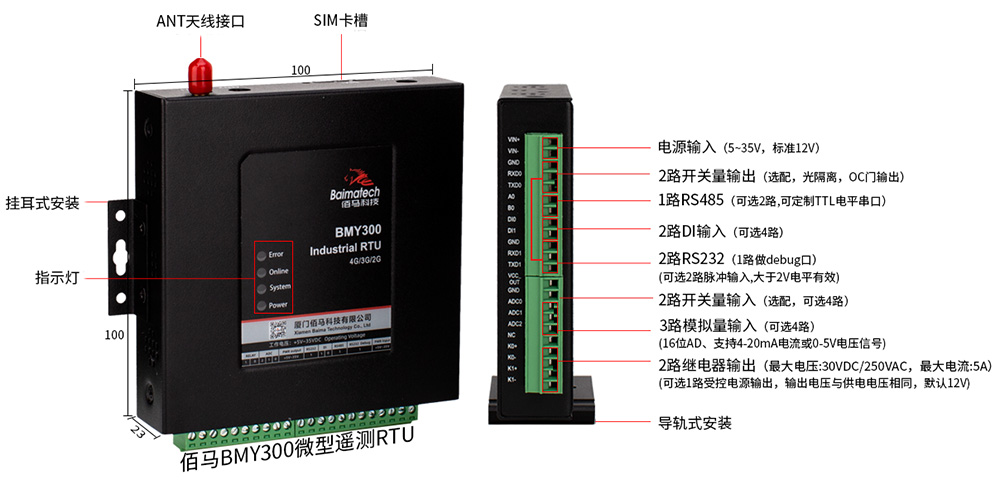

结构尺寸



产品选型

类别

名称

规格

说明

CPU

工业级32位通信处理器

内存

FLASH

512KB


SRAM

256KB


数据存储Flash

16MB(可扩展32MB)

接口

工业串口

3

串口形式:5PIN 工业端子,3.5mm 间距




2个RS232接口(1路做debug口)




1个RS485接口(可扩展成2路)




可定制TTL电平串口




内置15KV ESD保护;

串口速率:300~230400bits/s;

数据位:5、6、7、8位;

停止位:1、1.5、2位;

校验:无、偶、奇、SPACE及MARK校验。


模拟量输入

3路

16位AD

支持4-20mA电流信号输入

可选0-5V电压信号输入

(可定制4路模拟量输入)


开关量输入

2

逻辑0:湿节点0-3VDC,或干节点导通

逻辑1:湿节点5-30VDC,或干节点断开

(光隔离)(可定制4路开关量输入)


开关量输出

(可选)

2路

额定驱动电流:50mA

额定驱动电压:35V

(光隔离,OC门输出)


继电器输出

(可选)

2路

最大切换电压:30VDC/220VAC

最大切换电流:5A

最大切换功率:120W


脉冲量输入

(可选)

2路

大于2V电平有效


电源输出

1路

1路受控输出电源

(输出电压值与设备供电电压相同,默认12V。单路额定输出电流1A内置过流保护)


SIM/UIM卡接口

1个

抽屉式,支持1.8V/3V SIM/UIM卡,内置15KV ESD保护


天线接口

1个

标准SMA阴头天线接口,特性阻抗50欧


指示灯

4

具有电源、系统、在线、错误指示灯

电源

标准电源

DC 12V/1.5A


供电范围

DC 5V -- 35V


内置电源反相保护和过压保护

功耗

采集状态

40mA~45mA@12VDC


通信状态

40mA~80mA@12VDC


休眠状态

<1mA@12VDC

安全性

链路检测

PPP 层心跳、ICMP 探测、TCP Keepalive 以及应用层心跳等多级链路检测机制维持无线链路,并支持断线自动重连,保证设备“永久在线”


内嵌看门狗

支持设备运行自检技术,支持设备运行故障自恢复

可靠性

平均无故障工作时间(MTBF)不低于10000h


超低功耗设计,包括休眠模式、定时上下线模式


EMC各项等级指标达3级


采用NTP技术,内置RTC


SIM/UIM卡接口内置15KV ESD保护

防护

等级

IP30

金属外壳和系统安全隔离,适合工控现场应用

适用

环境

工作温度范围

零下35ºC -- 75ºC


存储温度范围

零下40ºC -- 80ºC


相对湿度范围

95%无凝结

物理

特性

安装方式

挂耳式


外形尺寸(mm)

100×100×23 mm (不包括天线和安装件)


重量(克)

320g
