佰马BMY600-B6防水带电池RTU调试指南

佰马BMY600-B6防水型4G带电池遥测RTU，搭载大容量电池组，搭配低功耗设计，续航持久；整机具备IP68 防尘防水等级，从容应对户外潮湿、多尘、浸水等恶劣环境。支持 4G/CAT.1/LoRa 通信，组网灵活；配备蓝牙 + PC 双调试模式，运维高效。兼容主流传感器协议，即接即用，是野外监测、管网监测等场景的优选设备。本篇文档通过实机演示BMY600-B6型防水带电池RTU的无线连接、数据采集调试方式。

1、启动设备

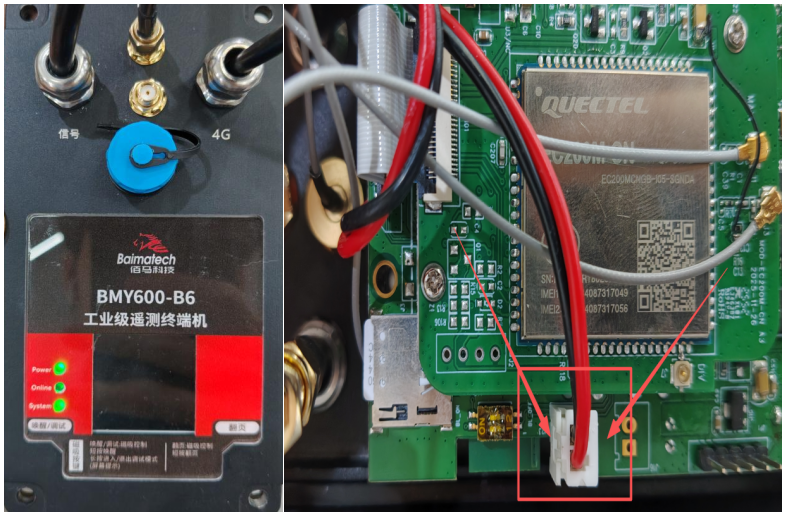

设备为外置电源供电，拿到设备后，POWER指示灯常亮System指示灯闪烁代表设备现在是正常启动状态；设备低功耗运行，运行“一段时间”后会进入休眠状态，这个时间可以自由规定，屏幕非“常亮”状态，如为黑屏，则需要唤醒。注:如果设备指示灯未正常亮起，检查主板电源线是否有接好，如下图所示。

2、唤醒屏幕

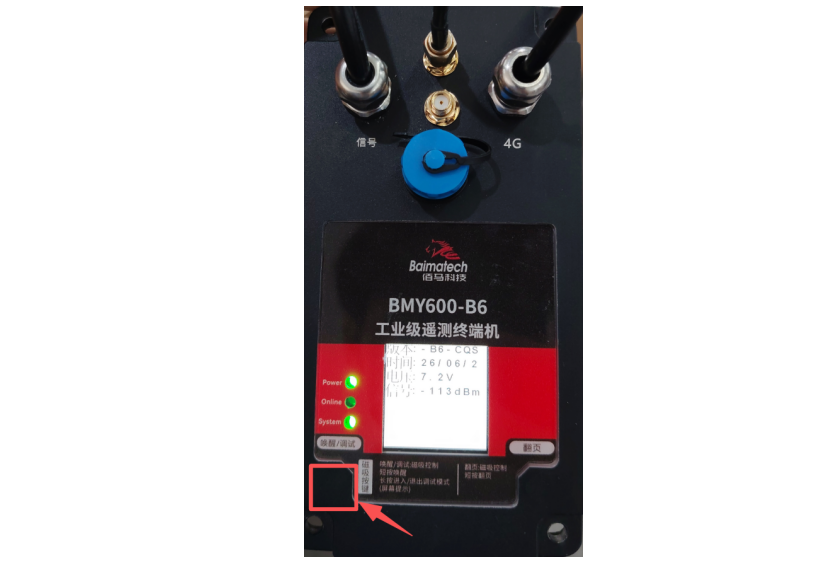

设备按钮为磁控按钮，如需唤醒设备屏幕，则用磁性物体，短触左侧唤醒区域即可。

3、设备联网

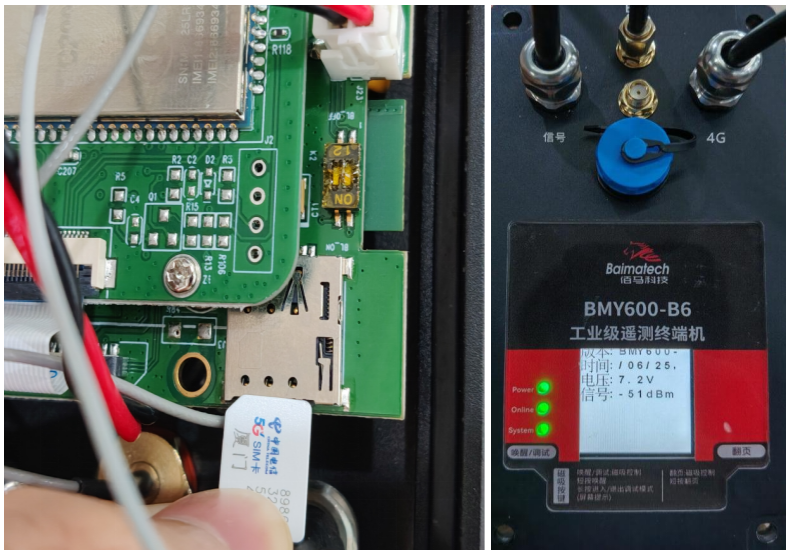

SIM卡芯片朝下，缺口在左，插入SIM卡槽中，感受到回弹并且有“咔哒”的音效后即卡成功插入；等待一会后，设备Online指示灯亮起，说明设备拨号联网成功。

4、选择调试方式

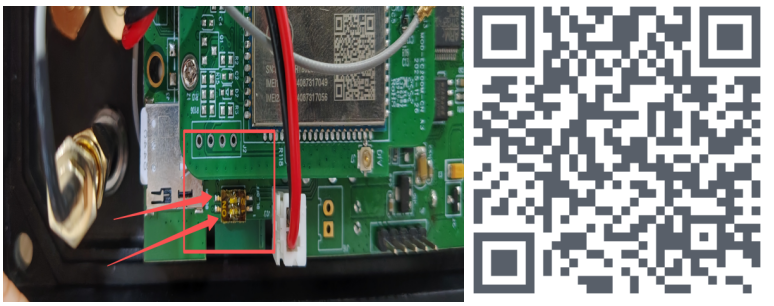

设备支持蓝牙连接调试也支持串口连接调试。如果使用蓝牙调试，需要将蓝牙拨片12都拨到on档，并扫描下图二维码下载“蓝牙助手”，通过蓝牙助手进行连接调试。

5、蓝牙调试(仅支持安卓系统)

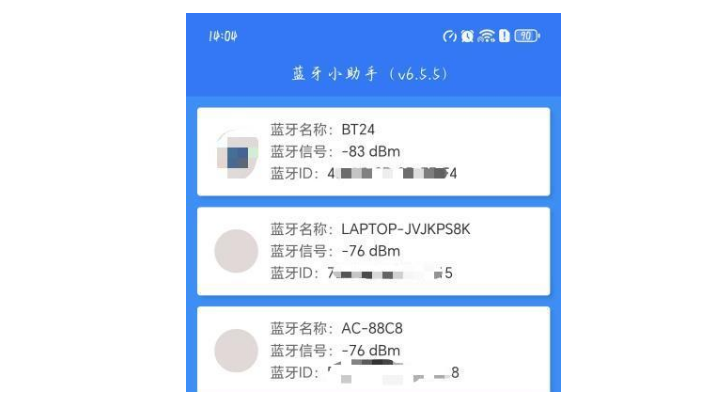

打开蓝牙助手，看到蓝牙名称为BT24的设备点击进行连接，连接成功后再进行配置即可。

6、串口调试

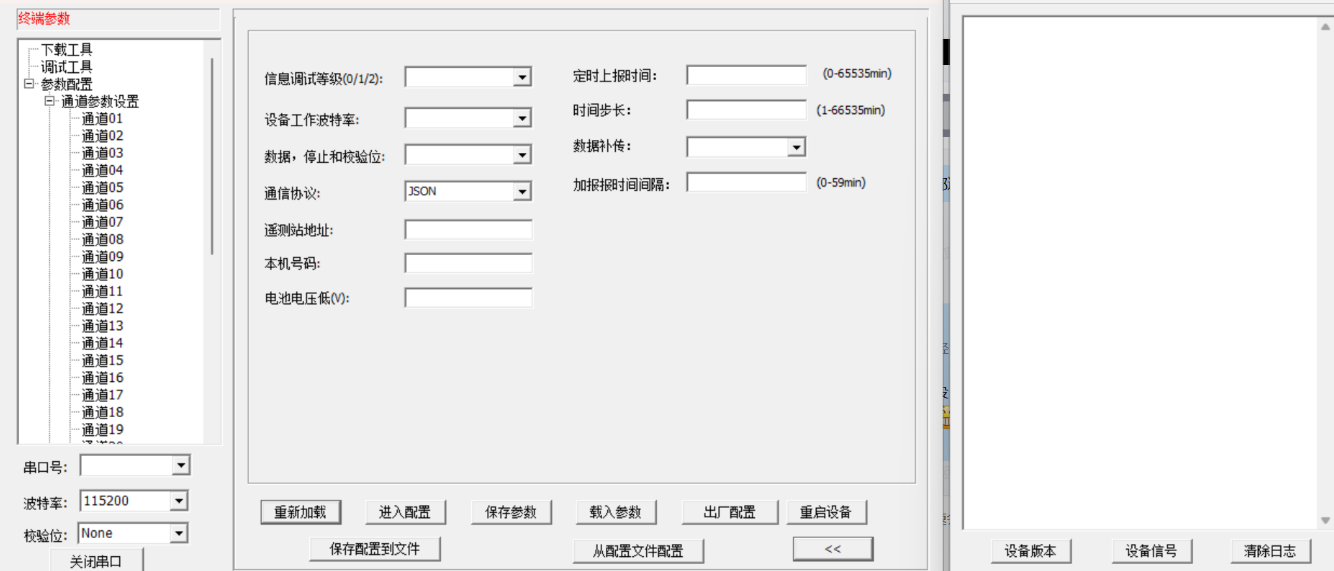

通过串口调试设备需要将拨片12拨回off档，将串口线接到设备的232调试口上，然后打开配置工具进行配置即可，配置的原理与蓝牙的配置一致。

7、485采集调试

设备信号线黄线为485的A端，白线为485的B端。接好下位设备后，进行采集配置。

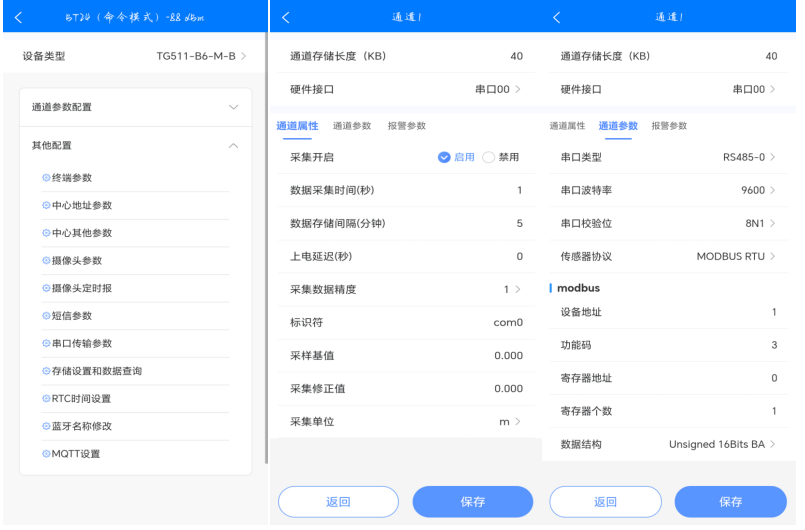

点击通道参数配置如下图1，选择通道，例如选择通道1，硬件接口选择00，可自由选择，不要重复即可，通道存储长度建议≤40；

选择通道属性，开启采集，数据采集时间为设备采集的时间间隔，存储间隔为存储数据的间隔，如下图2配置为5分钟存储一次。上电延迟保持默认即可，采集数据精度代表采集出来的数据会乘采集精度显示，例如采集数据为5，精度为1，采集结果即为5，采集精度为0.1，采集结果即为0.5以此类推，标识符为采集结果备注，基值与修正值默认即可。

通道参数配置为采集规则配置，如下图3所示配置为，通过设备的485-0接口（设备只有1路485），波特率9600，数据位8，奇偶校验无，停止位1，协议为mosbus RTU，采集的从站地址为1，功能码03，采集的寄存器地址为1，寄存器个数为1，数据结构需要选择小端序，如图所示BA。

8、DI采集调试

设备信号线的棕色线DI0，蓝线为对应DI0的GN线。灰线为DI1，橙线为DI1对应的GND线。接线将对应接口与GND线接在开关上即可，如DI0与对应GND线接入同一开关，开关断开时，采集结果为1，开关闭合，采集结果为0.如下图2所示。

9、ADC采集调试

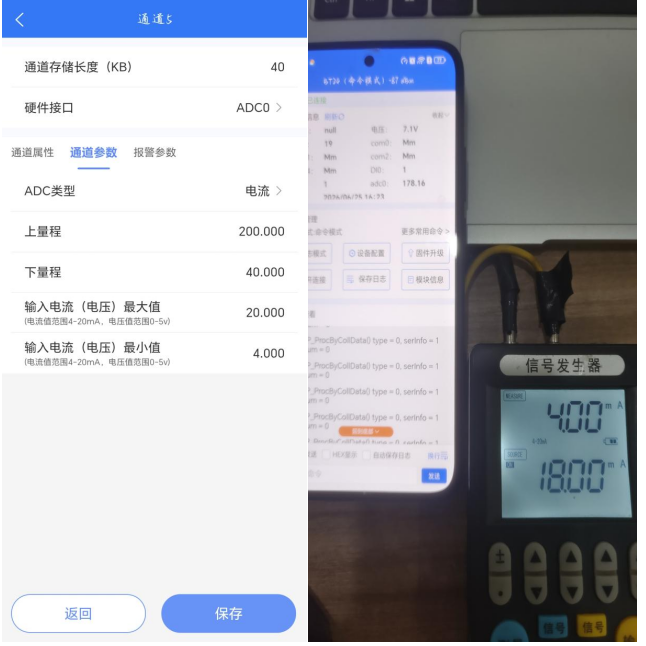

设备的绿线为ADC0,青线为ADC1。接线指南：例如通过信号发生器接入，信号发生器输入线接到ADC0或ADC1，公共线接到设备的GND线即可进行测量。（如电源地线）。如下图2所示信号发生器设置输出18ma，设备采集到17.816ma。

10、休眠调试

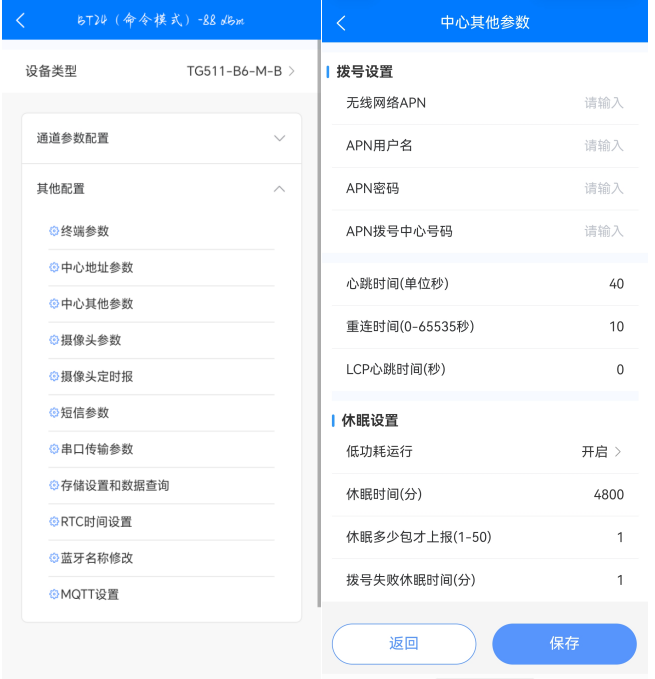

点击中心其他参数配置，在下方可以看到休眠设置，低功耗运行选择开启，设置休眠时间（单位为分钟）。
