BMG460嵌入式无线网关

系列型号:BMG460
BMG460是一款体积小巧的嵌入式工业级无线网关,与用户产品融合度高,广泛应用于体积紧凑,环境恶劣的工况应用中。集成5G/4G/3G/2G/WIFI等无线通信;内嵌MQTT、TCP/IP、UDP/IP、MODBUS-TCP、 MODBUS-RTU等多种通信协议。
样机申请

BMG460嵌入式网关,协助用户快速实现数据上云


BMG460是一款体积小巧的嵌入式工业级无线网关,集成5G/4G/3G/2G/WIFI等无线通信;支持有线与无线双备份;支持网口与串口通信;支持IPsec /L2TP/PPTP/OpenVPN/GRE/l2tp over Ipsec等VPN协议;内嵌MQTT、TCP/IP、UDP/IP、MODBUS-TCP、 MODBUS-RTU等多种协议。

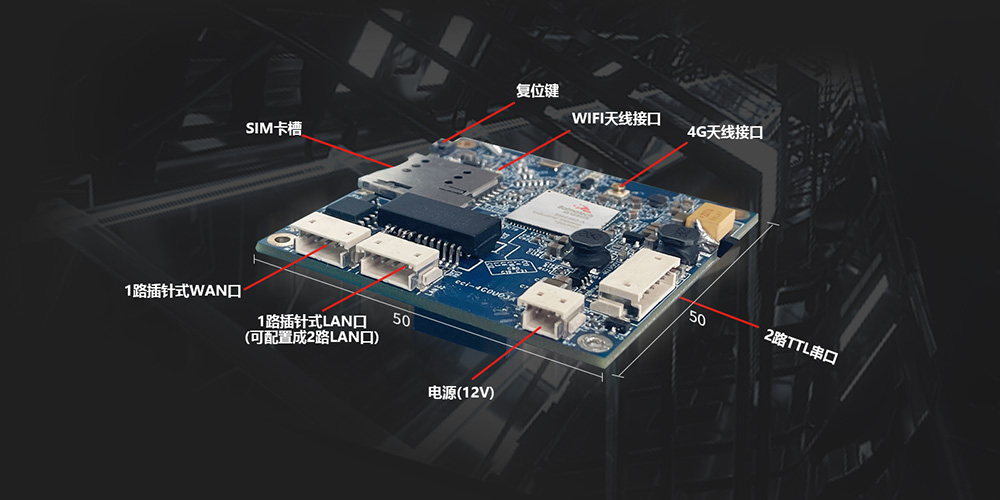

插针式通信接口,连接紧密牢固,通信可靠


BMG460嵌入式无线网关,配置1路WAN口、4路LAN口,1路RS232、1路RS485,均采用插针式设计,连接紧密牢固,通信更加稳定可靠。数据、图片、语音、视频等无线传输

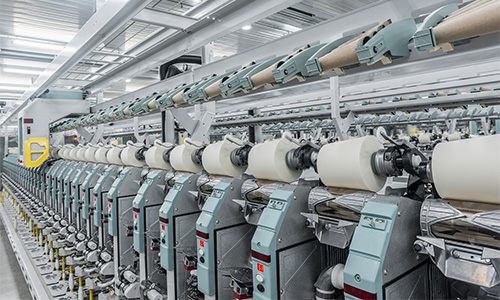

嵌入式工业级无线网关的典型应用场景


5G/4G工业级嵌入式网关,与用户产品融合度高,广泛应用于体积紧凑,环境恶劣的工况应用中。如工业4.0、工业设备组网通信、工业机器人、防爆机器人、便携式巡检设备等。





体积小巧,仅有一张名片大小


BMG460嵌入式网关,体积小,仅有一张名片大小,节约结构空间,便携式或移动设备应用优势明显。




5G/4G全网通,专利技术保障“永久在线”


集成5G/4G/3G/2G全网通无线通信,可无线网络与有线网络互为备份。具有软件、硬件、CPU三重看门狗,设备自动监测工作状态,当网关设备偶发异常时,智能进行软件唤醒或硬件断电重启,将网关复位,确保网关实时正常运行;

支持PPP层心跳、ICMP探测、TCP Keepalive以及应用层心跳等多级链路检测机制,故障自恢复,掉线重连,维持无线连接“永久在线”。 支持IPsec /L2TP/PPTP/OpenVPN/GRE/l2tp over Ipsec等多种VPN模式。





方便设备WIFI组网及数据接入


配置WIFI,快速构建工业级WIFI网络,方便设备WIFI覆盖或通过WIFI进行本地配置。




支持MQTT等主流通信协议,快速部署IIoT


BMG460嵌入式网关,支持主流工业通信协议,包括MQTT、TCP/IP、UDP/IP、MODBUS-TCP、 MODBUS-RTU等;与阿里云、百度云、华为云、亚马逊云等第三方云平台平滑对接;支持定制私有通信协议。





提供交叉编译工具,支持上层应用开发


预装成熟实用的Linux 操作系统,集成Python开发环境和C语言开发环境,提供交叉编译工具及开发指导,为用户的二次应用开发提供稳定快捷的平台。用户可轻松调用系统各种接口及资源,打造差异化核心竞争力。





支持云端配置与本地配置双模式,网关管理更高效


提供功能强大的中心管理软件,对大量分布在各地的安全网关可在云端进行集中监测、配置、升级、诊断等。中心管理软件管理的网关数量没有上限。极大提升项目甲方、集成商、运营方、设备提供商等各方的管理效率。





专为无人值守环境设计,适用恶劣工况环境


460嵌入式网关,采用6层PCB沉金工艺打造,焊接质量高,性能稳定可靠。所有器件包括处理芯片、内存芯片、存储芯片、通信模块到电源器件全采用工业级器件。EMC电磁兼容达四级标准,耐高低温(-35℃至75℃),宽压(5V-35V),超强的防潮、防雷、防电磁干扰能力,适应各种恶劣工况环境。





产品选型

硬件系统

CPU

工业级32位通信处理器

FLASH

16MB(可扩展至32MB)

SDRAM

128MB(可扩展至256MB)


描述

说明

电源接口:

标准电源

DC 12V/1.5A

供电范围

DC 5~35V

内置电源反相保护和过压保护。


串口:

串口采用1.25mm间距卧式插针,方便转接

RS232或RS485接口,RS232和RS485可以同时使用

内置15KV ESD保护,可定制TTL电平串口

串口和以太网口参数:

以太网接口

1个WAN口,4个10/100M以太网口(1.25mm间距4PIN 的卧式插针),自适应MDI/MDIX,内置1.5KV电磁隔离保护

串口速率

300~230400bits/s

数据位

5、6、7、8位

停止位

1、1.5、2位

校验

无校验、偶校验、奇校验、SPACE及MARK校验

其他:

指示灯

具有电源、通信及在线指示灯

天线接口

标准SMA阴头天线接口,特性阻抗50欧

SIM/UIM卡接口

采用MICRO SIM,支持1.8V/3V SIM/UIM卡,内置15KV ESD保护

无线WiFi

标准及频段

支持IEEE802.11b/g/n标准。

理论带宽

IEEE802.11b/g:最高速率达54Mbps

EEE802.11n:最高速率达300Mbps

安全加密

支持WEP、WPA、WPA2等多种加密方式

发射功率

18dBm(11g),21dBm(11b)

接收灵敏度

<-72dBm@54Mpbs


项  目

内   容

外形尺寸

80*60*14mm  (不包括天线和安装件)

重量
