工业路由器网关如何将modbus rtu转换为modbus tcp
- 时间 :2025-04-03
- 作者 :佰马科技
- 浏览数 :3786

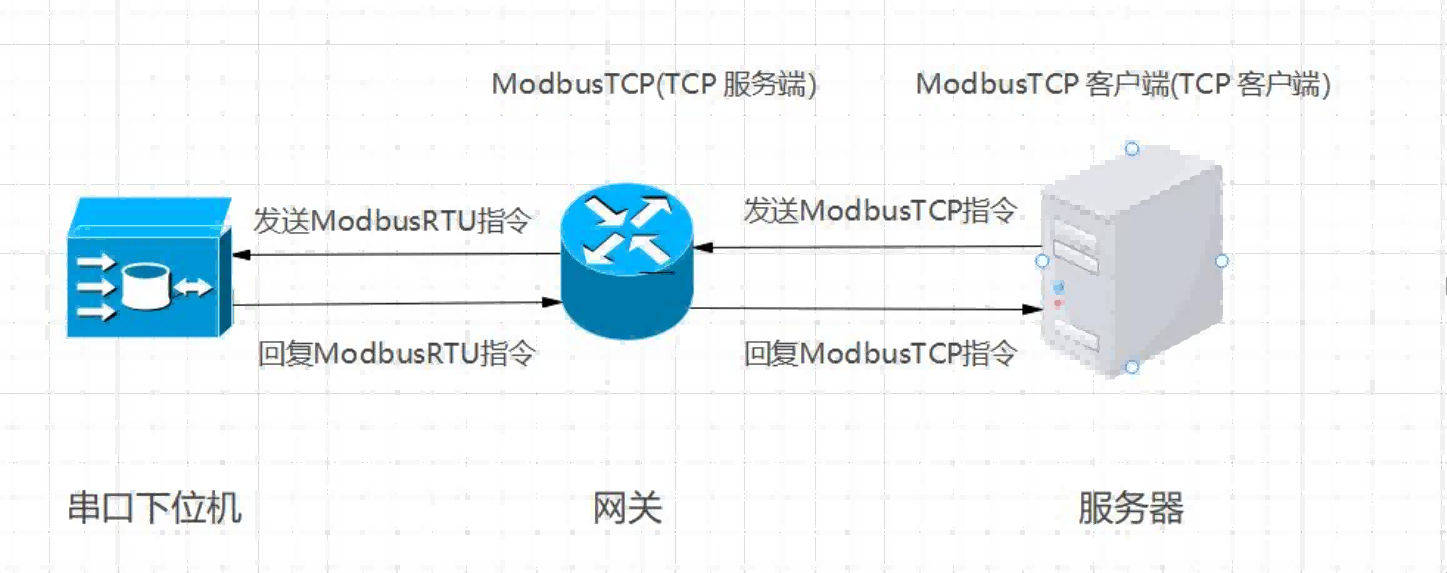

适用场景：服务器与佰马网关/路由之间需要用modbus RTU指令进行交互，佰马网关/路由与串口下位机之间用modbus RTU指令进行交互
一、佰马网关/路由与服务器
1.确认设备的联网情况
依据服务器的性质分为本地端与云端服务器，本地端服务器确保佰马网关/路由设备与服务器处于同一个局域网，云端服务器则需要确保佰马网关/路由设备为联网状态。
2.服务器连接配置
（1）数据采集—基础设置，打开数据采集设置，采集周期与上报周期根据实际使用情况自定义设置。
（2）数据采集—服务端配置，由于这里设备作为modbus TCP服务端来使用，所以选择modbus TCP，用TCP客户端测试ip加端口连接
二、佰马网关/路由与串口下位机
1.串口连接设置
数据采集—接口设置，这里的波特率等信息根据实际情况进行填写，通讯协议选择透传，上报中心对应设置的modbus TCP服务中心
2.modbus slave和串口调试工具测试
验证：（注意发送和接收都是 HEX）
服务器下发 Modbus TCP 指令：00 01 00 00 00 05 01 03 00 01 00 01
串口收到 Modbus RTU 指令： 01 03 00 01 00 01 D5 CA

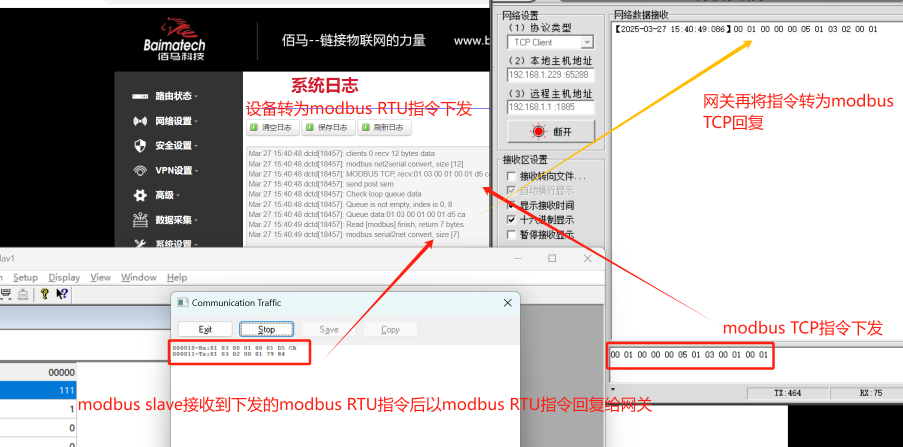

（1）modbus slave工具模拟测试
TCP客户端以modbus TCP的指令格式将数据下发给佰马网关/路由设备（modbus tcp服务端），佰马网关/路由接收到modbus TCP指令后转为modbus RTU指令下发给串口下位机，串口下位机会回复modbus RTU指令给佰马网关/路由设备，佰马设备会将指令再重新转为modbus TCP回复给TCP客户端。
（2）串口模拟器测试
