佰马工业级无线路由器 端口映射应用实例

  • 时间 :2019-04-21
  • 作者 :佰马科技
  • 浏览数 :432

       本文以佰马工业级无线路由器为例,介绍在项目中外网访问内网时端口映射的原理、操作步骤。端口映射就是将外网主机的IP地址的一个端口映射到内网中一台机器,提供相应的服务。当用户访问该IP的这个端口时,服务器自动将请求映射到对应局域网内部的机器上。


佰马工业级无线路由器, 欧盟CE认证,支持MQTT协议,网络覆盖5G/4G/3G。恶劣环境适用专利,VPN专利。广泛应用于远程监测、远程控制等领域


一、端口映射介绍:

端口映射即端口转发,是通过访问对端公网IP和端口,然后跳转到内网指定的端口。


二、端口映射原理:

外网访问对端WAN口的公网IP和端口,然后通过内网指定端口,跳转到LAN口连接的设备。




注:端口转发的前提首先是对端需要有公网固定IP,如果没有固定IP可以用花生壳绑定的方式来访问


三、端口映射的步骤:

1、设置固定IP

以电信运营商为例,电信提供公网IP的信息,如下:

ip:IP:222.89.167.27

网关222.89.167.1

掩码:255.255.255.128

DNS:222.85.85.85  222.88.88.88


现在需要将电信提供的公网信息设置到路由器里面:

1)切换静态地址




2)静态地址设置



2、设置端口映射

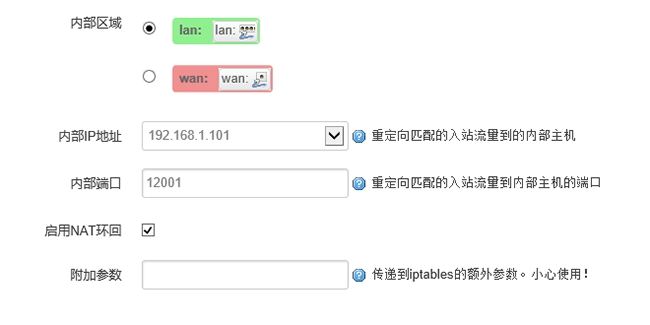

以摄像头通过网线连接佰马工业级无线路由器为例,摄像头自动获取IP地址:192.168.1.101,外网访问刚设置的WAN口公网IP(222.89.167.27  )和端口(12001),然后通过80端口,跳转到LAN口连接的设备(192.168.1.101)




设置成功后,可以点击修改,对里面的参数进行更改:






3、访问对端设备

配置完成后,直接可通过浏览器访问外网地址和端口,检查端口映射是否配置成功,以访问上面摄像头为例,在WEB地址输入IP:222.89.167.27:12001,即可直接访问到摄像头
