基于5G/4G网关的红外测温系统

  • 时间 :2019-12-25
  • 作者 :佰马科技
  • 浏览数 :3940

红外测温项目需求

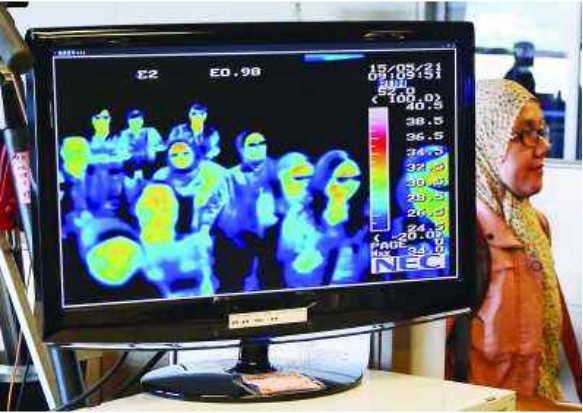

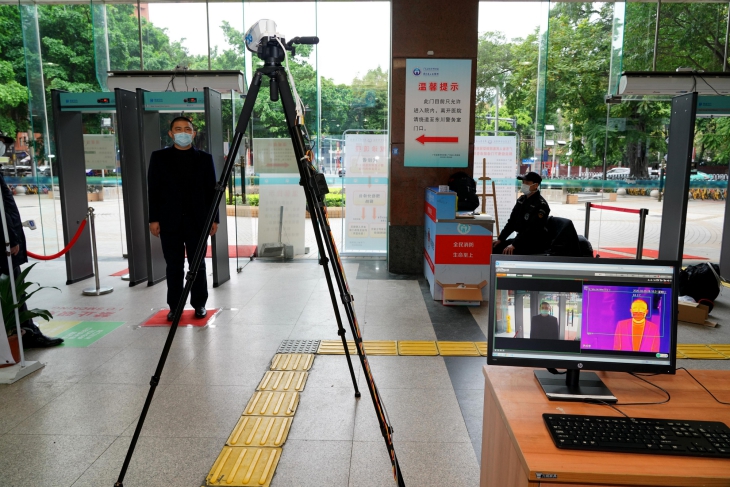

2020年的春节爆发的新冠肺炎疫情牵动着每一个中国人的心弦,如何有效防疫成了至关重要的问题。对于在商场、地铁站、写字楼等人群密集,容易引起大规模感染的公众场合,可通过红外热成像人体测温系统进行初步的筛查,可以甄别体温异常的发热人群,及时隔离预警阻止疫情蔓延。



为充分保障检测精度,保障工作人员安全,提升检测效率,基于佰马科技BMG700 5G/4G网关,可快速建设安全高效的红外测温系统,实现对测温设备接入、协议匹配、无线传输、边缘计算等功能,实现对出入人群体温监测实时化、远程化、可视化,让卫生部门、医疗机构、管理人员在统一的平台中协同工作,为防疫工作保驾护航。

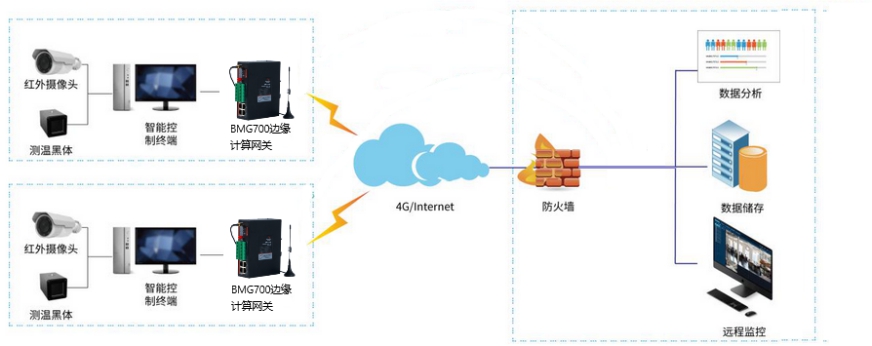

基于5G/4G网关的红外测温系统组成


5G/4G网关的红外测温系统组成.jpg



1、 采集层

测温设备通过网口连接前段控制终端进行现场监测,监测过往人流的体温。

2、 传输层

选择佰马BMG700边缘计算网关。通过4G网络将数据传输至中心服务器上。BMG700边缘计算网关和中心端通过协议连接,可以通过MQTT协议JSON格式等和中心端通信。

3、 平台层

监测现场数据可通过平台进行监测对比、统计分析、数据存储、异常告警等,实现高效的管理功能。

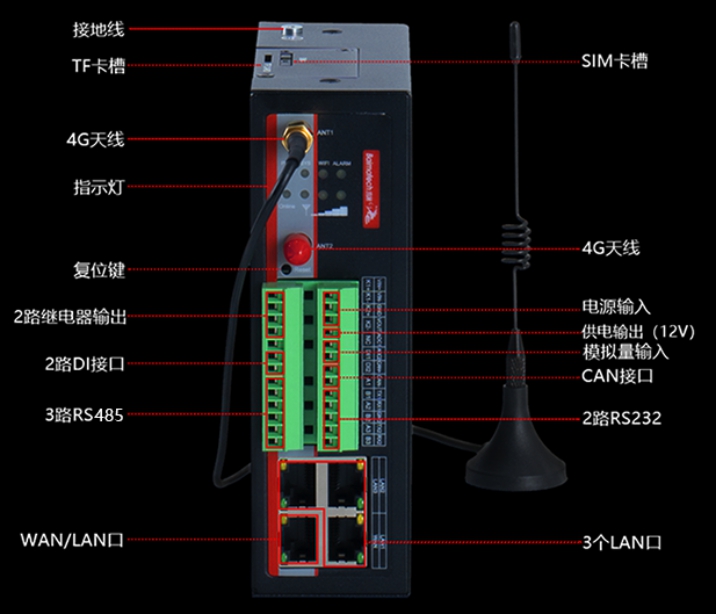

佰马5G/4G网关BMG700简介


佰马5G/4G网关BMG700.jpg


产品特点

1、ARM 架构处理器,强大边缘计算能力

ARM 高端 CPU,强大边缘计算能力,有效分担云端压力;Linux系统,集成Python开发环境和C语言开发环境,提供标准API接口,方便项目二次开发应用。

2、丰富接口,方便现场设备广泛接入

配备丰富的行业应用接口,支持 3×LAN、1×WLAN、TF 卡、2×RS232、3×RS485、2×ADC、2×DI、1 ×CAN (可选)、2×继电器(可选)、WIFI 功能(可选)、GPS 功能(可选)、单模双卡(可选)、双模 双卡(可选),丰富的采集控制端口,项目实施更灵活。

3、支持 MQTT,兼容协议广、开放包容,平滑接入各种云平台

· 支持 MQTT,可与阿里云、百度云等第三方云平台对接;

· 支持国内主流组态软件:组态王、三维力控、易控等;

· 可与企业研发建设的私有云平台匹配对接;

· 可与佰马科技自主开发的设备远程监测管理平台、环保监测管理平台等对接;

· 支持(HJ/T212)通信协议,支持定制第三方的上位机通信协议;

· 支持工业现场的多种工业设备协议 OPC、Modbus 等,不断扩充的协议库可使更多的设备轻松 接入;

· 私有协议二次开发能力强,具有多品牌 PLC,DCS、智能仪表,智能设备等厂商的私有协议, 方便客户根据具体项目需求对接个各种设备,采集相关数据;

· 支持定制国家或行业协议,可选提供通信中心入库的方式接入第三方平台或定制第三方协议。

4、大容量本地存储,数据可保存 10 年

强大的本地存储和外扩存储功能,配备 USB、TF 卡接口,可保存 10 年以上的采集数据、设定 参数及历史数据等,掉电不丢失。

5、兼容多种通信方式,专利技术保障无线通信“永久在线”

· 集成 2G/3G/4G/NB-IoT/有线等多种通信方式,支持有线和无线互为备份。可选配 GPS 定 位。可选配 4G 转 WIFI,快速构建工业级 WIFI 网络,方便设备 WIFI 接入与本地配置;

· 具有软件看门狗与硬件看门狗技术,设备自动监测工作状态,当网关设备偶发异常时,智能进行软件唤醒或硬件断电重启,将网关复位,确保网关实时正常运行;

· 支持 PPP 层心跳、ICMP 探测、TCP Keepalive 以及应用层心跳等多级链路检测机制,故障自恢复,掉线重连,维持无线连接“永久在线”。

6、数据 5 中心同步传输,管理协同更高效

多中心无线传输,内嵌标准 TCP/IP 协议栈,项目数据可实现 5 个中心同步无线传输,监测数据可同时上报省、市、县级等各级管理平台。方便本地管理部门、远程各级管理部门、外部合作单位同步获取数据,实现高效管理。

7、支持数据补传

网关设备断线重连、断电重启时,采集数据不会丢失,网关会将之前采集到且未发送成功的数据,在网络空闲的时候进行再次发送。

8、支持本地或远程配置升级,网关管理简便

· 佰马网关支持本地与远程配置:可用串口进行本地配置;支持远程参数配置(同时支持平台配置方式和短信配置方式)、远程程序升级;

· 提供功能强大的中心管理软件,对大量分布在各地的网关进行集中监测、配置、升级、诊断等。中心管理软件管理的网关数量没有上限。极大降低项目集成商、运营方、设备提供商等各方的维护成本提高管理效率。

9、专为无人值守环境设计,适用恶劣工况环境

工业级通信模块搭载高速处理器,EMC 电磁兼容,耐高低温(-35℃至 75℃),宽压(5V-35V),超强的防潮、防雷、防电磁干扰能力,适应各种恶劣工况环境。



红外测温方案优势

测温精度高:正负0.3℃,测温精准,稳定。

测温效率高:实现快速体温筛查,距离远、覆盖面积大。

可后期分析:结合云平台,可实现后期对数据的分析。

降低成本:自动检测预警节省大量人力、物力,降低交叉感染风险。

适用性强:可满足各机场、口岸、码头、车站等交通枢纽中心人员流动量大的地方快速体温筛检。
