物联网网关MQTT应用与配置测试介绍

  • 时间 :2019-06-29
  • 作者 :佰马科技
  • 浏览数 :531

1.MQTT介绍:

MQTT(Message Queuing Telemetry Transport,消息队列遥测传输协议),作为除Modbus外最常用的协议之一,因其基于发布/订阅的模式,具有资源消耗少、效率高的优势,从而受到行业内的广泛使用。


2.MQTT应用原理:




如以上MQTT应用原理图所示,带Modbus协议的上位机(如PLC),通过串口(RS485)接入到佰马工业无线网关BMG500-A,网关将采集上来的Modbus数据转换成JSON数据格式,再通过MQTT上传到云平台。


3.佰马工业无线网关介绍

佰马工业级无线网关, 欧盟CE认证,EMC四级认证、支持MQTT协议,网络覆盖5G/4G/3G。恶劣环境适用专利,VPN专利等。广泛应用于远程监测、远程控制等领域。




二、MQTT应用环境的搭建与具体配置

根据上面MQTT实际应用原理图可知,要搭建一个模拟环境测试验证MQTT的功能,需要准备以下相应的软件与硬件:

◆ 软件Modbus Slave,用来模拟下位机(如PLC、电表等);

◆ 佰马工业无线网关BMG500(或者BMG520)一台;

◆ 以apache-apollo作为辅助工具,分别搭建客户端和服务端,模拟数据的发布/订阅.


1、Modbus Slave设置

1)打开Modbus slave软件,新建一个Modbus设备


Modbus slave软件.png


2)串口链接

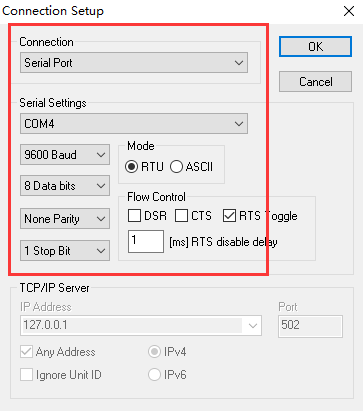

设置串口信息




设置Modbus设备参数




3)设置Modbus设备编号、功能码、寄存器地址、寄存器数量




2、工业无线网关MQTT设置








3、发布与订阅

以apache-apollo作为辅助工具,分别搭建客户端和服务端,然后开启两个客户端,作为客户端的发布与订阅

1、apache-apollo工具的下载、安装这里不做详细说明,可以参网上资料:https://www.cnblogs.com/huhongy/p/7929299.html

2、MQTT客户端的配置

运行软件paho.exe,点击“+”,新建两个客户端,一个作为发布,一个作为订阅




1)客户端建立连接,并发布消息




2)客户端建立连接,订阅消息
