佰马工业网关 工业路由器modbus数据采集异常怎么办

应用背景：

当部署使用佰马工业数采网关、工业数采路由器，通过485串口下发modbus采集指令读取数据时，发现没有数据或数据异常。本文提供解决方法思路。

1、首先检查物理接线是否正确。设备的485接口，A、B分别对应下位设备485接口的AB接口。

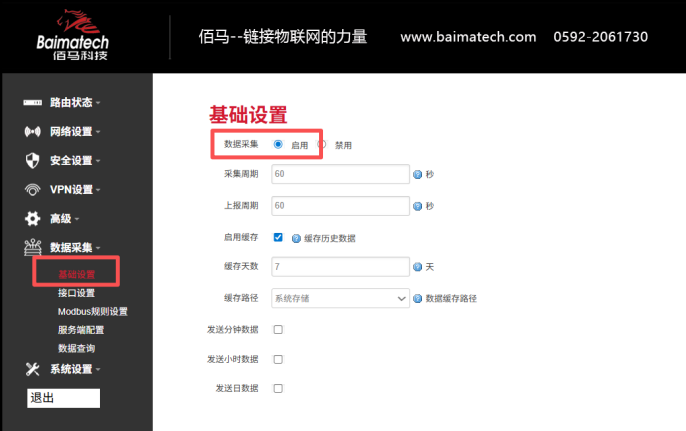

2、登入网关、路由器的web管理页面，点击数据采集，基础设置的数据采集是必须启用的，数据缓存可选可不选，启用后需要保存并应用。

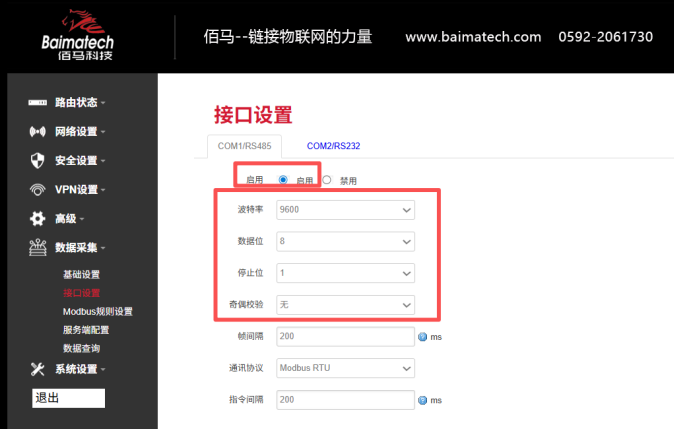

3、检查接口设置，启用对应的接口，如果设备带有多路485，则查看设备端实际接入接口的标注，启用对应的接口，波特率对应下位设备的波特率，数据位、校验位、停止位默认是8N1，具体看下位设备需求，一般在产品说明书中会有说明。

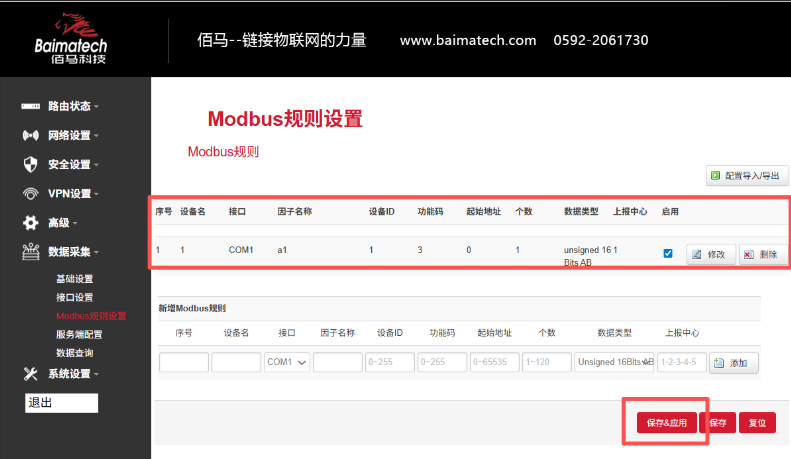

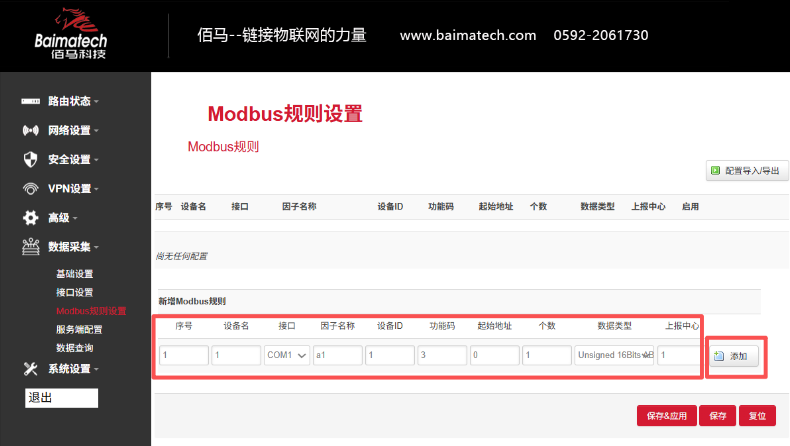

4、检查采集规则是否有成功配置，在配置栏，根据下位设备的点表进行采集规则配置后，配置好采集规则后，需要先点击添加，将规则添加至上方规则栏中，然后点击保存并应用才算配置完成。注意：配置规则时，接口应选择下位设备实际接入的接口，并在接口设置中已启用，否则会导致无法正常采集。

5、在数据查询中查看采集结果。

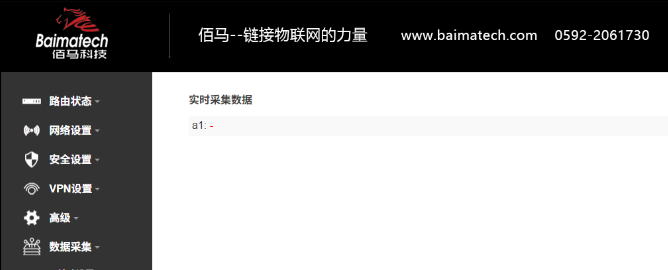

（1）如下图所示，无采集结果。

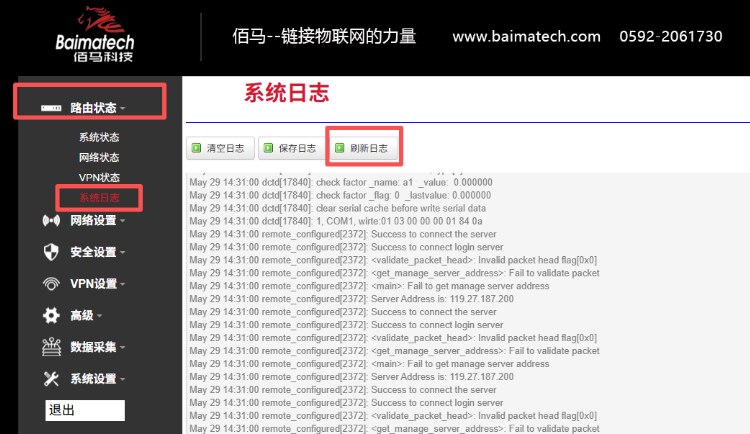

点击路由状态→系统日志，刷新一下日志，以输出最新日志内容，方便进行问题分析。

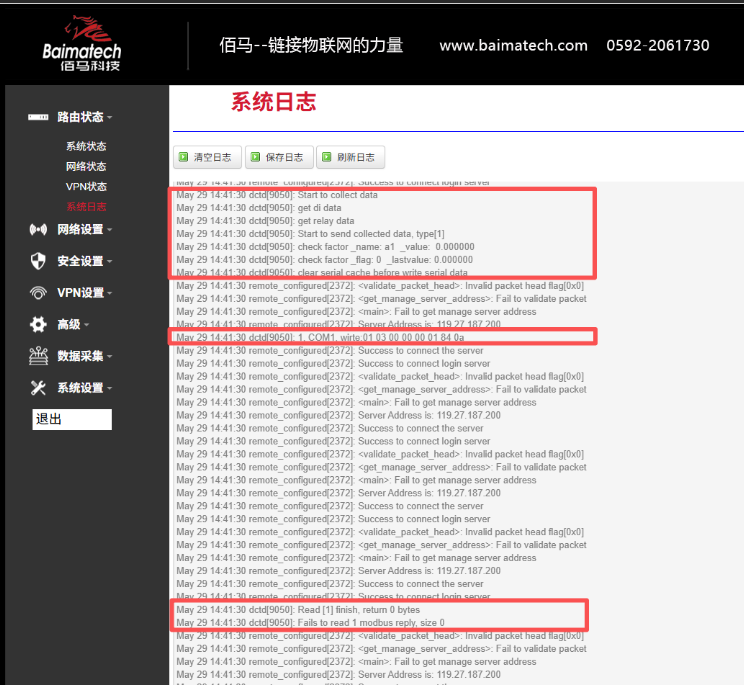

可以直接观察日志最左边的时间点，寻找较近时间点的日志内容；如下图所示，找到设备的采集日志，如果输出内容较多且较快，可能会导致在判断下位设备响应的过程中输出一些系统日志，这时需要我们往下多查询几条日志以读取完整采集日志；如下图中间红框所示，设备成功下发采集指令，返回结果为May 29 14:31:00 dctd[17840]: Read [1] finish, return 0 bytes

May 29 14:31:00 dctd[17840]: Fails to read 1 modbus reply, size 0。读取完成，0字节；未能成功读取回复大小为0。说明并未收到下位设备的回复，此时应检查下位设备是否能够正常应答，或采集规则是否正确对应下位设备的点表内容。

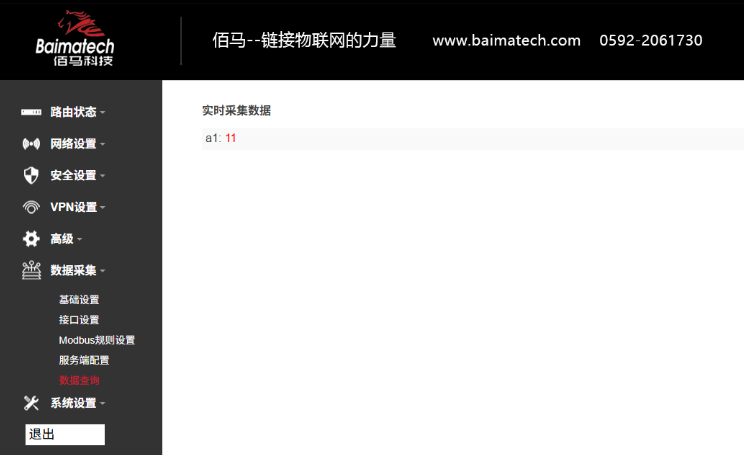

（2）成功采集到结果，与实际数据一致。

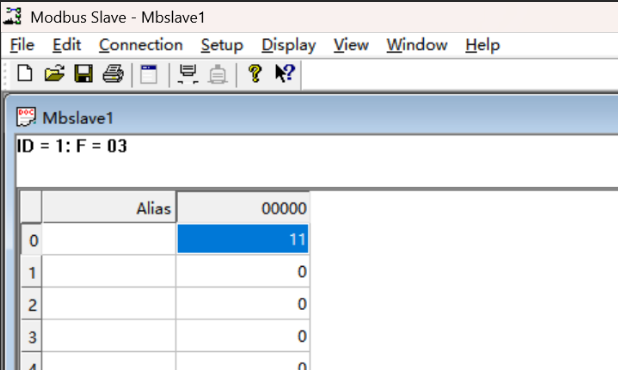

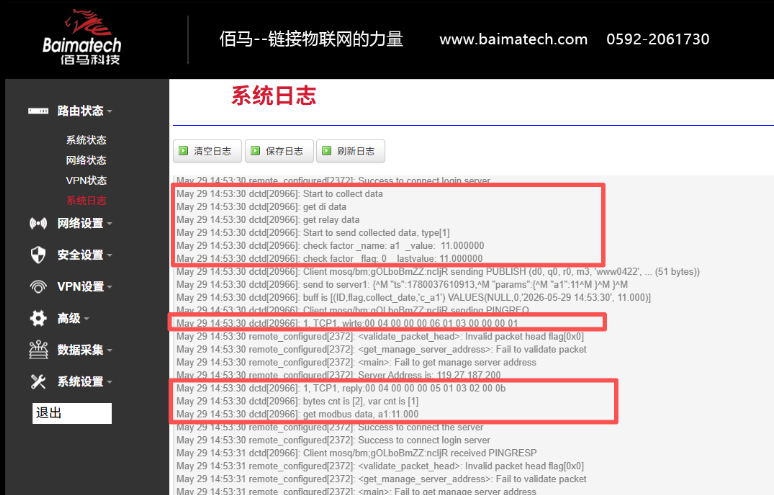

查看日志内容如下图所示，成功采集到数据后会输出数据结果。此处我下位设备通过软件模拟，故采用modbus TCP进行演示，Modbus tcp回复报文格式略有不同。下位设备回复reply: 00 04 （事务标识）00 00 （协议标识）00 05 （后续数据长度）前面这段可以不管，主要看后面这段是否正确01（从站地址） 03（功能码） 02 （后续数据长度）00 0b（寄存器数据）。

（3）采集到数据，但数据结果与实际结果不符。

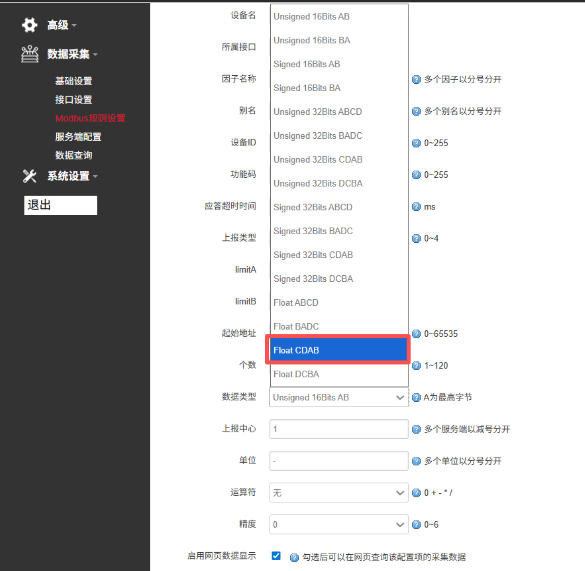

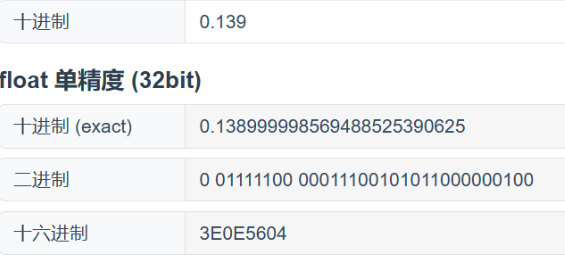

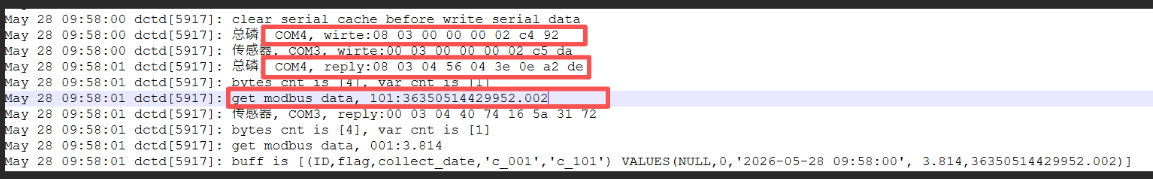

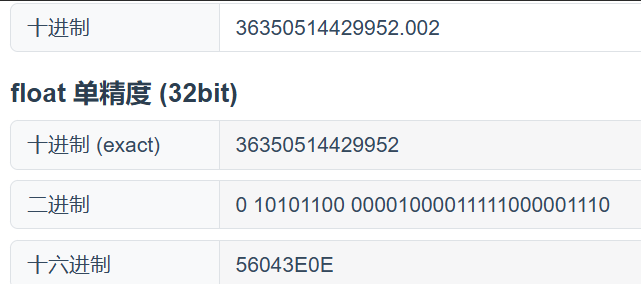

举例：我下位设备有台总磷设备，数据类型是32位浮点型。如下图所示，佰马网关下发采集指令后，收到的回复为reply:08 03 04 56 04 3e 0e a2 de，此时数据类型为float ABCD，通过计算我们能够得到此数据为36350514429952.002非常的大。但下位设备表盘上的数据为0.139，那我们通过计算工具计算0.139对应16进制数为3e 0e 56 04。对比回复报文，我们能够发现实际数据应该用小端序CDBA处理，那我们就点击采集规则的修改按钮进行修改，修改数据类型为float CDBA。

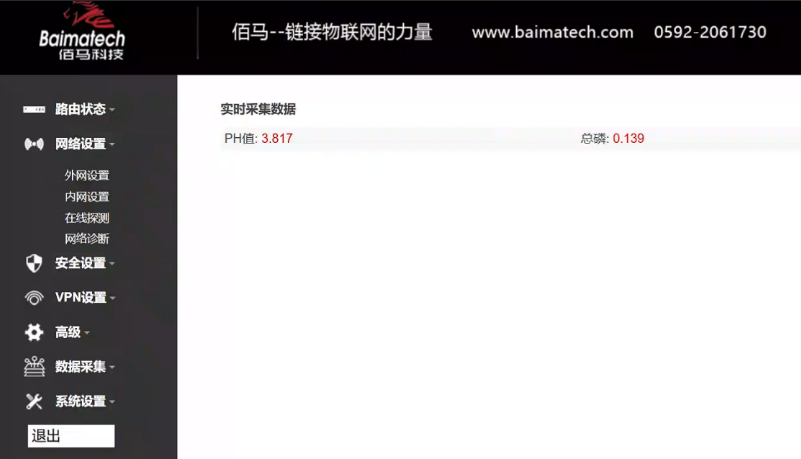

修改后我们发现，采集到的数据结果与下位设备表盘一致，为正确数据。同理，其他数据类型也可参考此方法进行排查调试。
