佰马工业网关 工业路由器modbus采集规则配置指南

应用背景：首次使用佰马工业网关、工业路由器等工业数采终端设备时，需要通过modbus协议进行数采，不熟悉采集规则配置可参考本文内容。

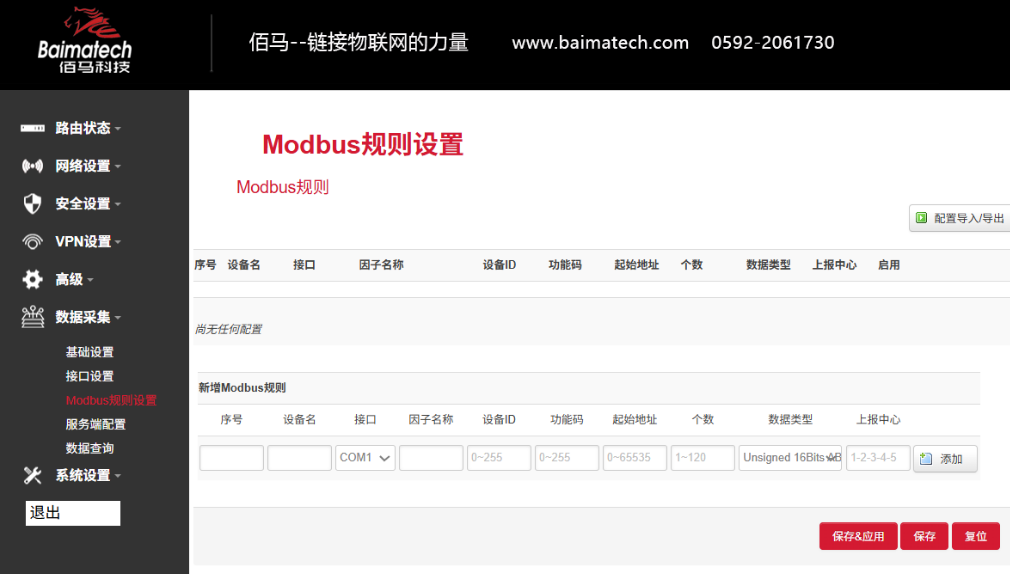

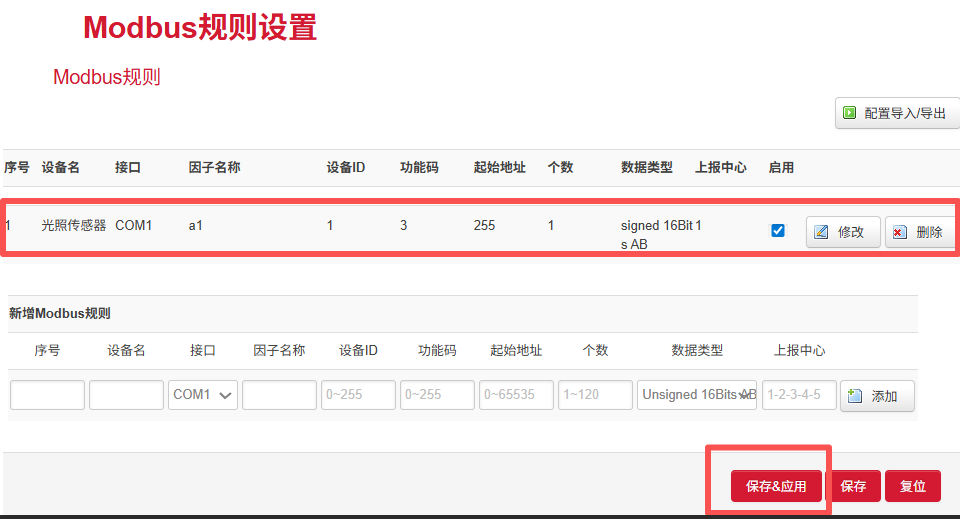

1、浏览器访问设备ip，登入佰马网关web管理页面；如下图所示，找到数据采集→modbus采集规则设置界面。

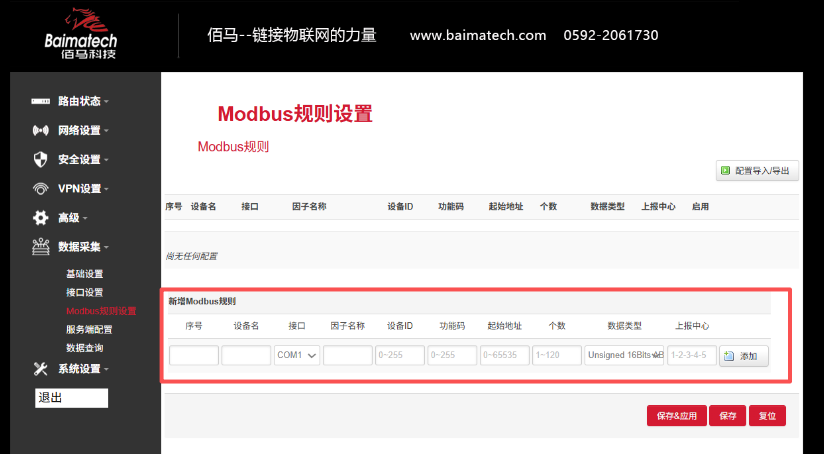

2、红框框选内容为规则配置栏。

（1）序号：即内容编号，排序编号，一般从小到大配置，方便核对与统计。

（2）设备名：可以用来进行备注，方便查阅。如果中文数字混合建议中文在前数字在后，例如光照传感器01。

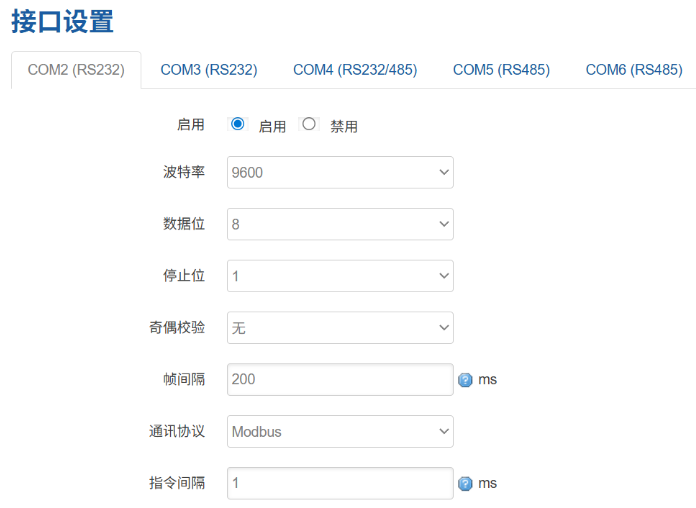

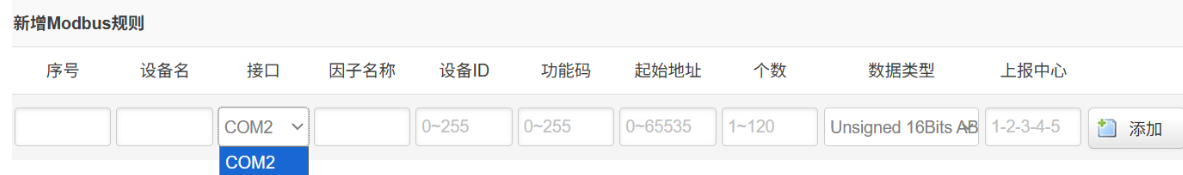

（3）接口：选择设备实际连接采集设备的接口，但选择前一定要在数据采集→接口设置里检查接口设置，启用对应的端口。如果不知道启用哪个接口，先确定设备带有什么接口，如标准设备1路232、1路485，则选择对应接口启用即可；多路采集接口设备，在接口处都会进行备注对应com口，在管理页面启用对应接口即可。如下图所示，如果采集设备接在com2口则启用com2口，配置栏的接口才可选择接口2，否则不会显示；

（4）因子名称：该采集规则上报的数据名称，与设备名一样，遵循字母在前数字在后的规则，例如：a1。  如果需要将数据上报到佰马平台显示，需要与平台的因子编码对应，没有这个需求则自定义即可。

（5）设备ID：等同于modbus的从站地址，在 Modbus-RTU/TCP 总线架构中，设备 ID 就是从站地址。主站下发指令时携带该地址，总线内仅对应地址的从站传感器响应通信，以此区分多台并联设备。   例如下位传感器的从站地址为1，此处设备ID就设置1，一般传感器的从站地址在其说明书里会注明。

（6）功能码：定义主站对从站执行的具体操作类型的编码，是 Modbus 协议的核心指令标识。常见功能码01：读取线圈（开关量输出） 02：读取离散输入（开关量输入 / DI） 03：读取保持寄存器（模拟量、参数配置，采集最常用） 04：读取输入寄存器（传感器实时测量数据）。一般传感器的采集功能码为3，这个在传感器的说明书里也会注明。

（7）起始地址：需要采集数据的寄存器起始地址，即数据的首地址，0-255（10 进制），寄存器地址在传感器的点表中进行查询，举例：传感器温度数据的寄存器地址为0xFF，那此处就填写255。

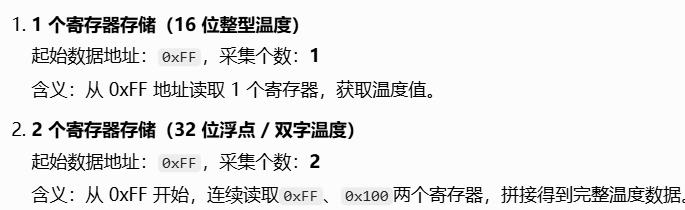

（8）个数：采集个数 = 数据占用的寄存器数量。如下图所示若温度占用1 个寄存器，采集个数设为 1；若占用2 个寄存器（如浮点型、高精度数值），采集个数则设为 2。

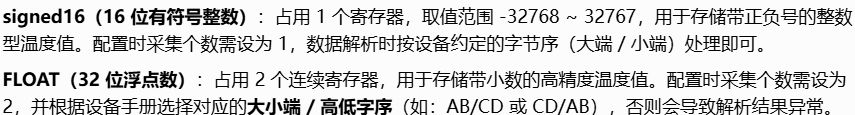

（9）数据类型：用来解析寄存器数据值，规定寄存器数据的解析格式与位长，直接决定了数据占用寄存器的数量，等同于确定了采集的寄存器个数；同一种数据类型，采集个数固定，不受实测数值影响（数据类型在传感器的点表中也会对应标注）。如下图所示列举signed16与float数据类型进行说明。

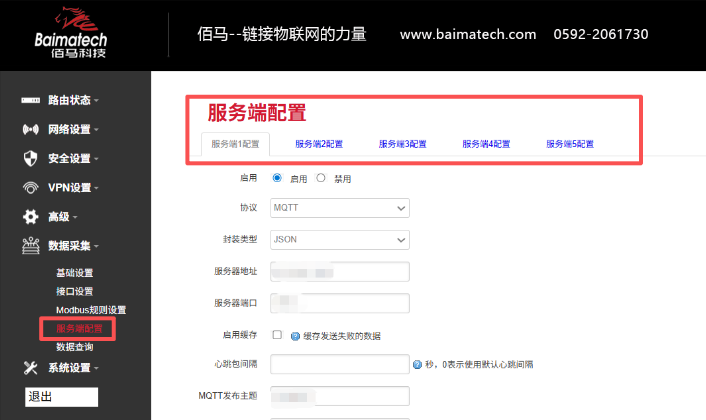

（10）上报中心：对应服务端1-5配置。如下图所示；

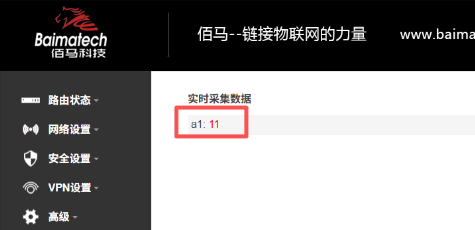

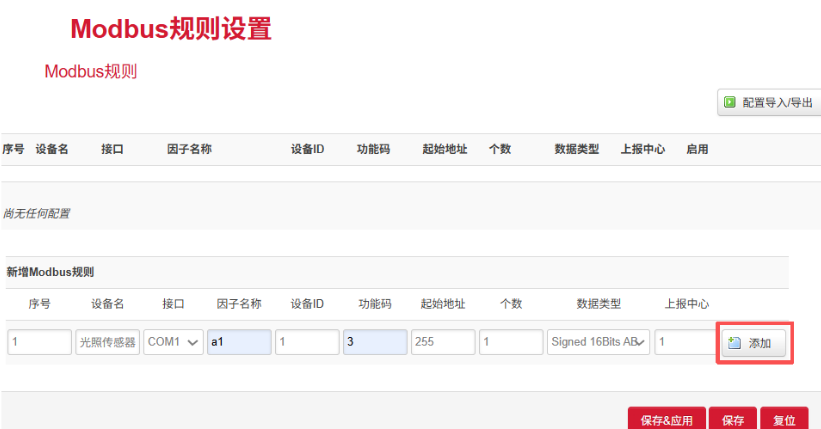

（11）添加采集规则：点击添加按钮，将配置规则添加至规则列表，然后点击保存并应用。即成功配置采集规则。配置成功后在数据采集→数据查询，查看采集结果。
