教程：佰马智能区域控制器安装、接线、测试指南

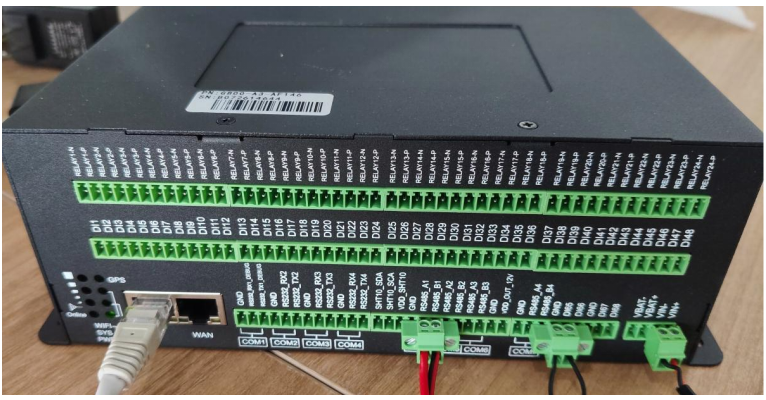

佰马智能区域控制器专为智慧城市地下管廊区域集中控制应用研发设计，集成数据采集、边缘计算、智能联动等功能，内置设备控制逻辑和边缘计算策略，实现对物联网设备的智能自主感知和控制。相较传统PLC，区域控制器具有更强大的处理能力、更灵活的联动控制、支持更丰富通信协议、更通用的编程语言环境、更易于使用及维护、更高性价比，是打造现代化地下智慧管廊的重要技术支撑.本篇文章就基于设备实物，为大家演示产品安装、接线、测试等方式方法。

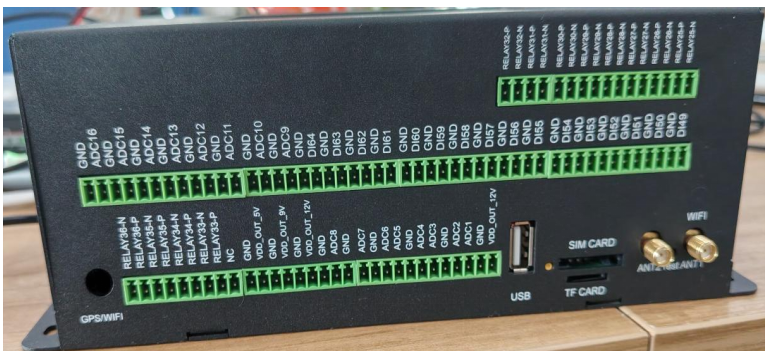

应用背景：规范设备电源、网口、数字输入DI、继电器输出DO、RS485通讯接口、4-20mA 模拟量 AI 接口标准化接线流程，指导现场调试、验收人员快速完成接线与基础测试，规避短路、接反、烧毁设备等故障。

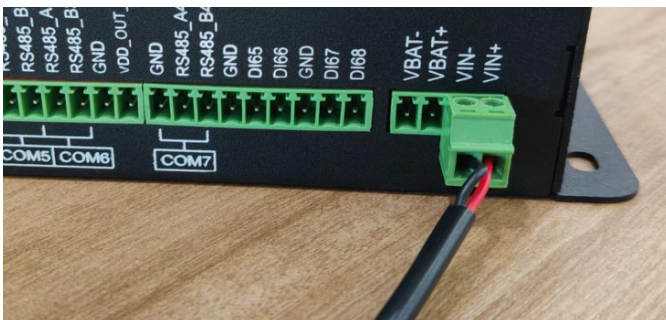

1、供电接线：整机弱电供电，VIN+直流电源正极输入，VIN-直流电源负极输入，供电标准可采用DC 12V/24V工业直流电，严禁正负极反接；接线前务必断开电源总开关，端子螺丝压紧导线，避免虚接打火；接好电源线后上电，面板PWR电源指示灯常亮，代表供电正常，SYS灯闪烁，设备运行中。

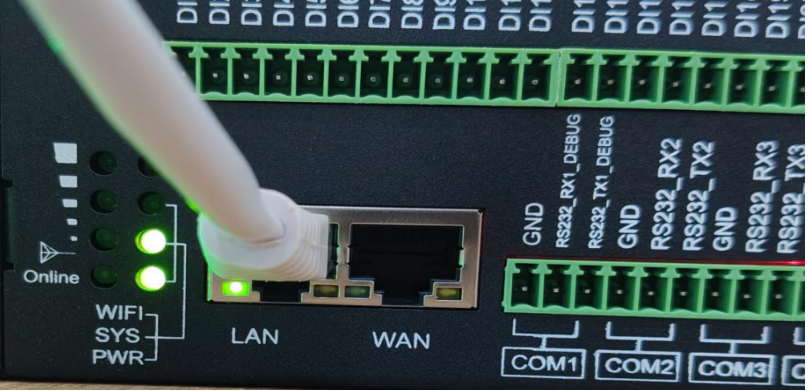

2、网络接线：LAN网口为本地局域网调试口，通常用于电脑直连配置设备；WAN网口为外网口，通常用于连接外网；网口绿色指示灯常亮 = 链路连通，黄色闪烁 = 数据收发正常。

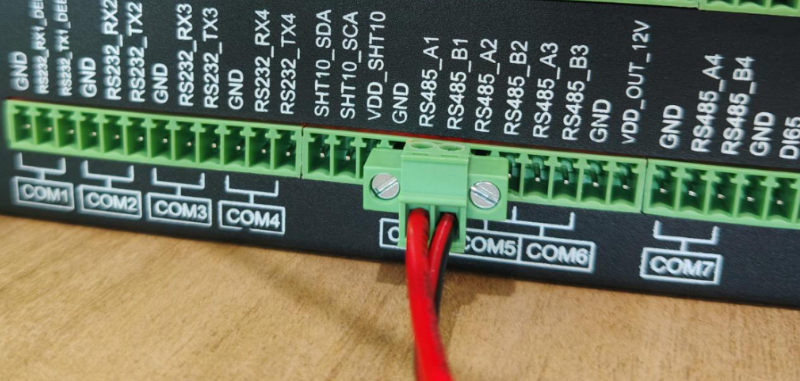

3、RS485接线：设备多路485总线，每组通道统一标识；下位设备的485A→接入控制器RS485_A，下位设备的485B→接入控制器RS485_B，A/B线接反会出现通讯无应答、数据乱码，调换两根线即可恢复；

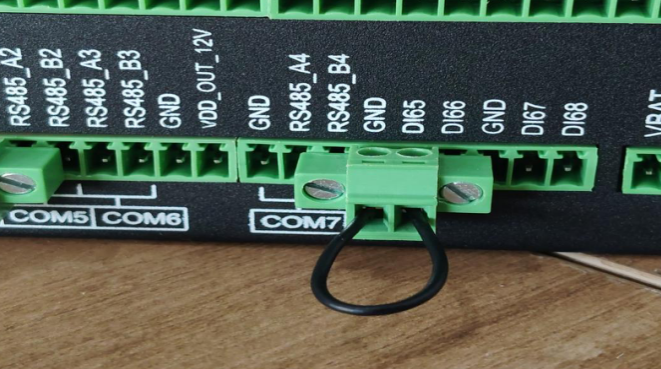

4、DI接线：DI1~DI64 为无源开关量输入，现场开关一端接 DI“x”，另一端接设备公共 GND；逻辑：开关短接 DI 与 GND,DI状态变化。

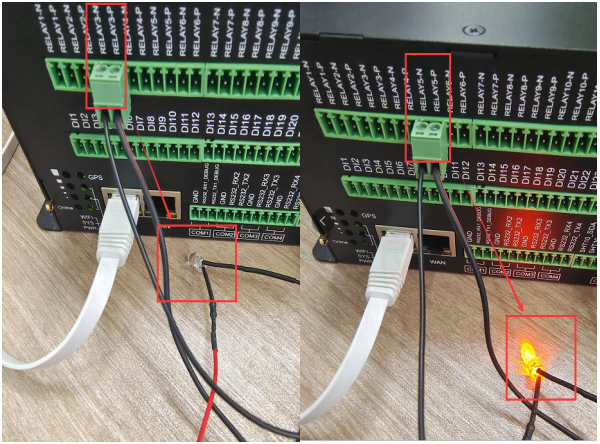

5、DO接线：RELAYx-P为DO+，RELAYx-N为DO-；设备后台 DO 置 0（关闭）时继电器断开；设备后台 DO 置 1（开启）时，内部继电器线圈通电吸合，回路导通；DO本身不带电，下图为展示效果，串联了1个指示灯与12V供电，控制DO5断开，指示灯熄灭，控制DO5闭合后，指示灯亮起。

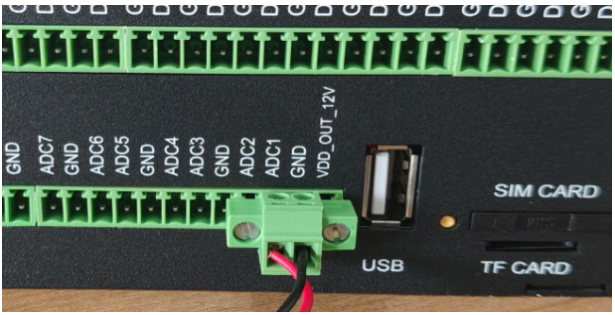

6、供电输出接线：4-20mA 输出正极→控制器ADC_x，4-20mA 输出负极→控制器GND。
