教程：设置工业数采网关通过modbus采集数据后经HJ212上报

工业数采网关广泛应用于智能制造、环保监测等领域。在智能制造中，工业数采网关通过Modbus采集PLC、传感器等设备运行数据，用于生产状态监控与优化；在环保领域，Modbus结合HJ212协议对接水质、气体等监测设备，实时上传污染物数据至监管平台，满足环保合规要求。

基于工业数采网关的modbus数据采集+HJ212转发方案，适用于包括发电厂、污水处理、石油化工、冶金等高自动化且需环保监管的场景，极大提高工业设备数据与环保数据的统一采集、标准化处理及跨平台传输。佰马科技提供型号丰富、性能强大的工业数采网关设备，支持modbus、HJ212协议兼容对接，助力企业客户快速部署工业物联网络。本篇就为大家详解佰马工业数采网关如何通过配置modbus协议以及HJ212协议实现数据采集及转发。

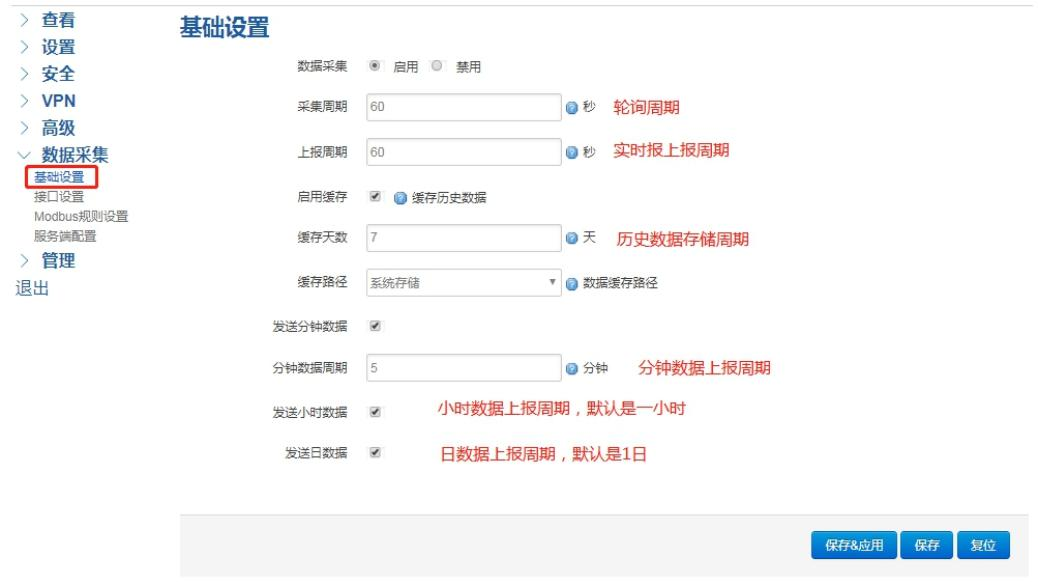

一、 工业数采网关基础设置

采集周期：设备多久轮询一次

上报周期：对采集后的数据，多久上报一次给中心端

启用缓存：离线数据可以本地缓存，在线后续传

分钟数据、小时数据、 日数据：环保 212 协议对应的分钟报、小时报、 日报上报周期

二、网关modbus接口设置

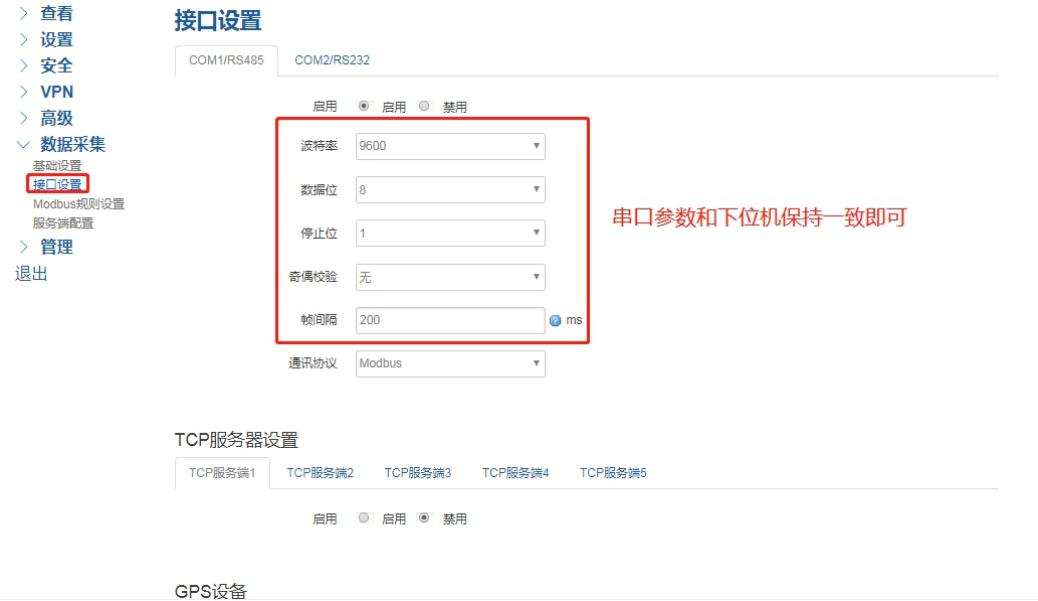

2.1 、串口包含 RS485 和 RS232 ，默认支持 ModbusRTU 协议采集

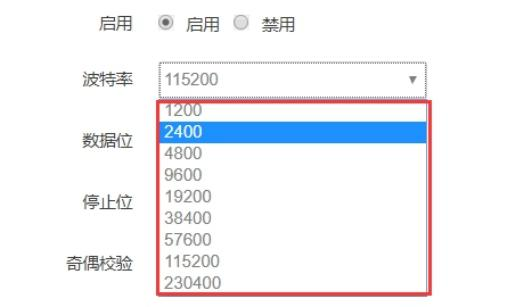

波特率：需要和下位机保持一致，默认是9600， 目前支持的波特率有：

数据位：数据位有 8 位，7 位两个选择，默认是 8 位。

停止位：停止位有 2 位，1 位两个选择，默认是 1 位。

校验位：校验有无校验，奇校验，偶校验，默认是无校验。

帧间隔：根据波特率设置合适的帧间隔，9600 建议帧间隔为 200。

通讯协议：串口数据的传输协议， 目前支持 ModbusRTU 协议采集 、透传。

注：透传协议下，服务端封装类型也要选择透传，透传功能才能正常使用

上报中心：透传时选择对应的上报中心编号，网关默认可以配置 5 个中心。

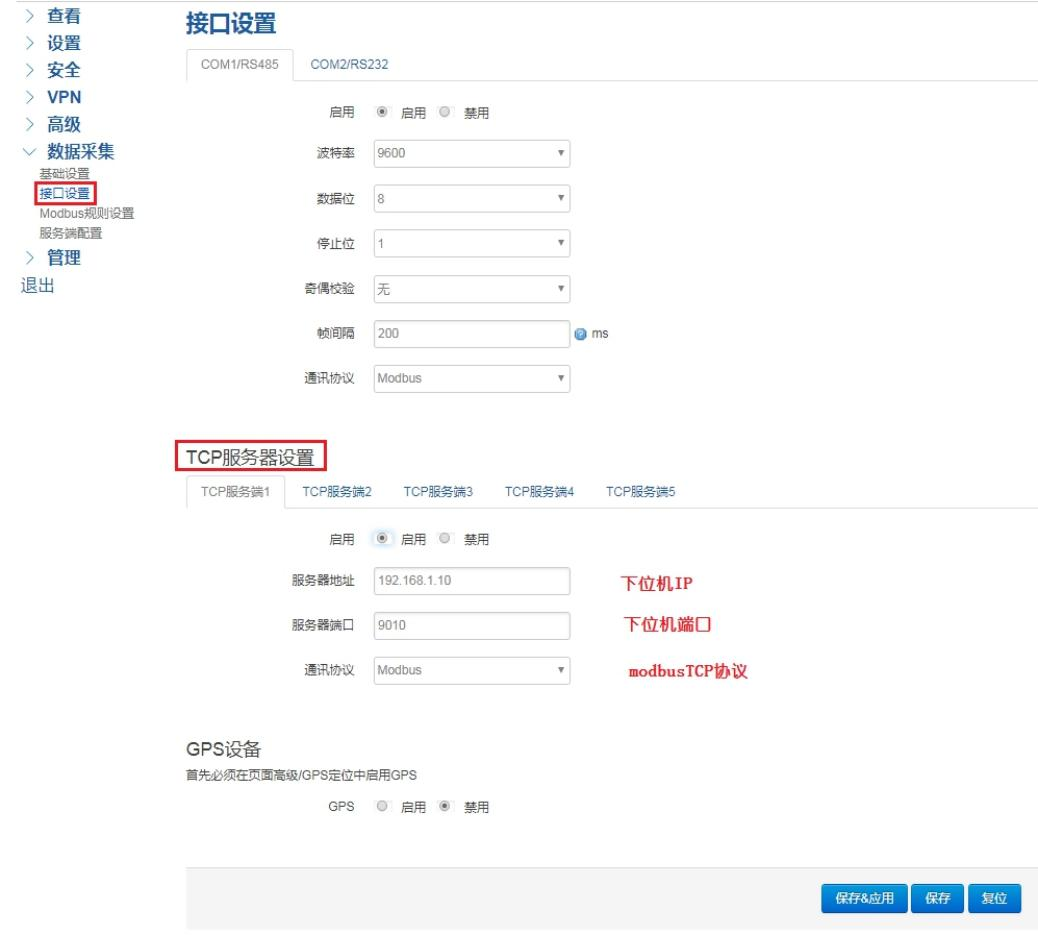

2.2 、 TCP 服务器设置

服务器地址：ModbusTCP 服务端的 ip 地址

服务器端口：ModbusTCP 服务端的端口

此功能是接网口的下位机设备，下位机作为 tcp 服务端， 网关作为 tcp 客户端通过 modbusTCP 协议去采集数据

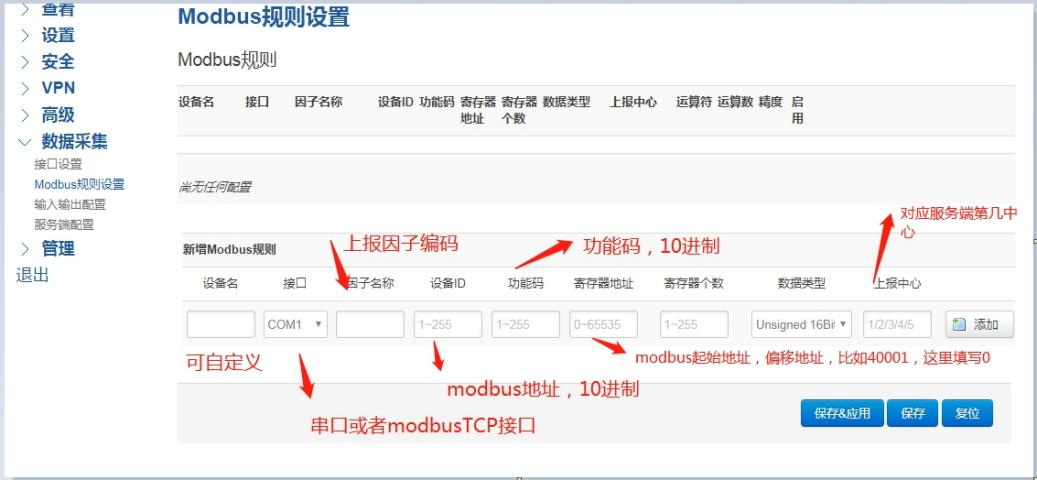

三、 modbus采集规则设置

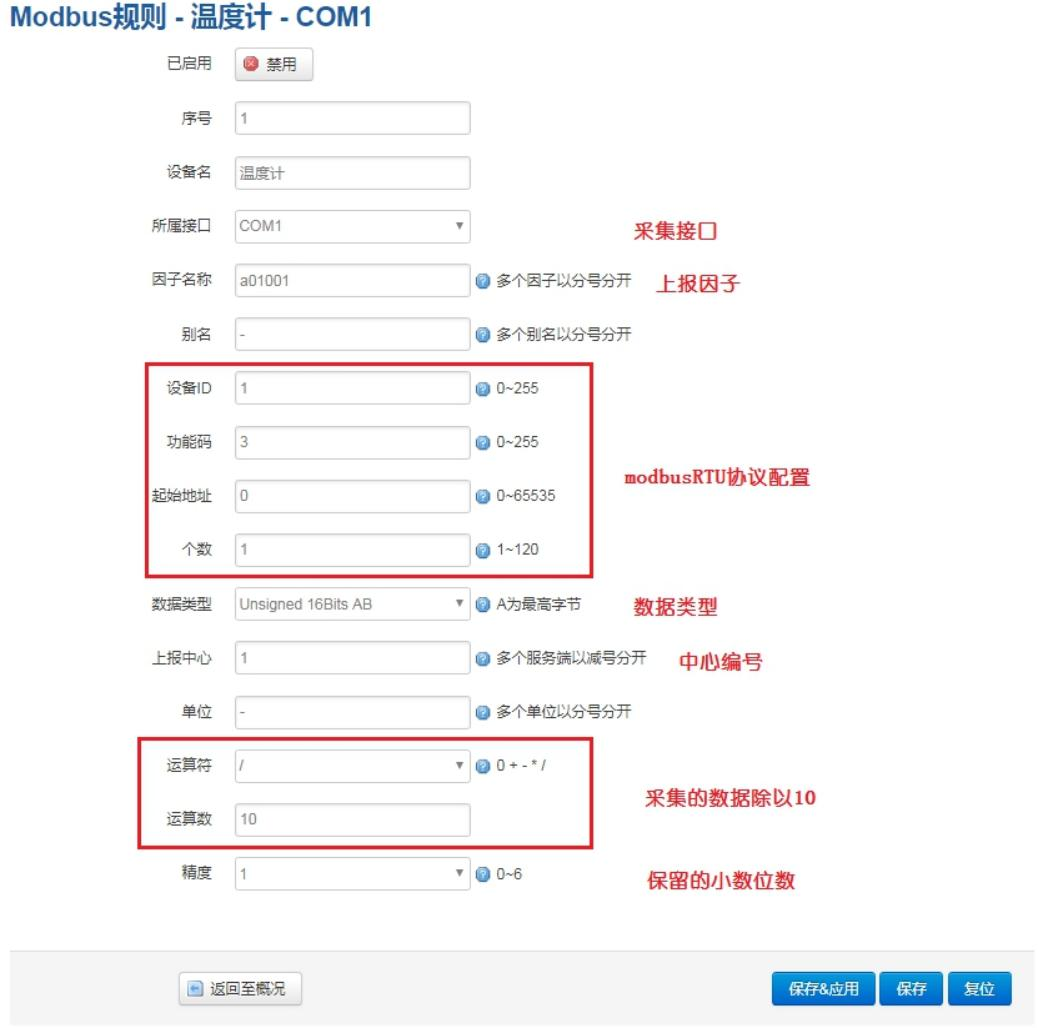

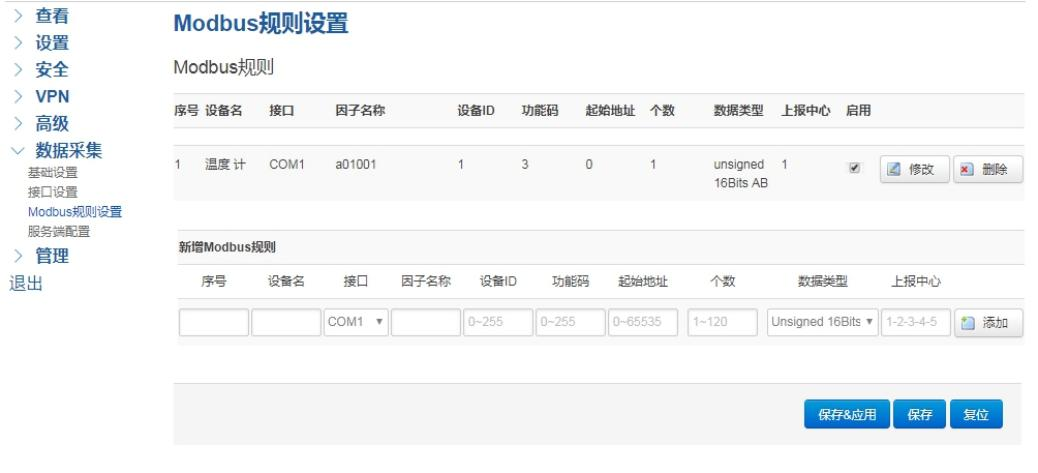

假设我们要通过 010300000001840A  读取温度计的40001 寄存器数据，然后将数据除以 10 ，保留一位小数位，按照a01001 因子编码上报给第一个中心，则先按照以下配置添加一 条规则

1、序号：采集规则编号

2、设备名：可填写采集的设备的名称，可以用来备注，中文在前字母数字在后，否则 有可能出现乱码（一般只用字母数字组合命名）。

3、所属接口：对应的采集的接口设置，选择已开启的接口，未开启的接口不会显示。

4、因子名称：命名采集上报的数据名称，参考环保协议编码或者自定义编码，如： a01001，如果一条规则采集多个因子（不超过 60 个），用英文分号隔开。

5、别名：根据需求。

6、设备 ID：Modbus 设备 ID，0-255（10 进制）。

7、功能码：一般为 03 功能码，读取寄存器数据，1-255（10 进制）。

8、起始地址：寄存器起始地址，这里用的是偏移地址，40001对应的是0，默认可配 置范围是 0-65535（10 进制）。

9、个数：寄存器数据个数，16 位的占用一个寄存器，32 位或者 float类型的占用 2 个 寄存器，可配置范围是 0-120（10 进制）

配置多个寄存器个数：注：可配置多个因子，但是因子数量要和寄存器个数以及数据 类型对应，否则不生效。

四、服务端配置

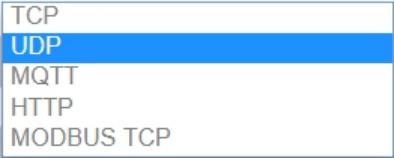

协议：当前可选择协议如下

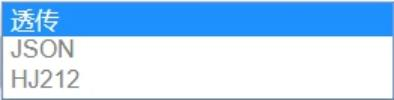

封装类型：当前封装类型如下

备注：HJ212 协议 2017 版
