如何配置工业无线网关花生壳内网穿透

工业网关花生壳内网穿透功能主要应用于工业物联网场景中设备远程管理与数据互通，通过无需公网IP的技术，实现跨地域设备的内外网安全连接。典型场景包括工厂设备远程监控、PLC程序调试、传感器数据采集及智能仓储系统访问等，尤其适合分布式设备运维或缺乏固定公网IP的企业。

其优势在于部署便捷，可快速打通内网限制，支持HTTP/TCP/UDP等多种协议穿透；采用加密传输保障数据安全，同时提供稳定低延时的连接服务，降低企业网络改造成本，助力工业设备高效上云与智能化升级。本篇就结合佰马工业智能网关管理后台，介绍如何配置工业网关花生壳内网穿透功能。

一、实现效果：

通过网关本身自带的花生壳功能，可实现内网穿透，远程访问到网关下挂设备，如摄像头。


二、花生壳流程：

1、外部用户通过公网IP或域名加端口访问网关下挂设备。

2、访问请求首先到达花生壳服务端。

3、花生壳服务端识别请求后，将其转发给网关中的花生壳客户端。

4、网关花生壳客户端接收请求，传递给下挂设备。

5、下挂设备处理请求，并返回响应数据给网关花生壳客户端。

6、网关花生壳客户端将响应数据回传给花生壳服务端。

7、花生壳服务端将响应数据返回给外部访问用户。

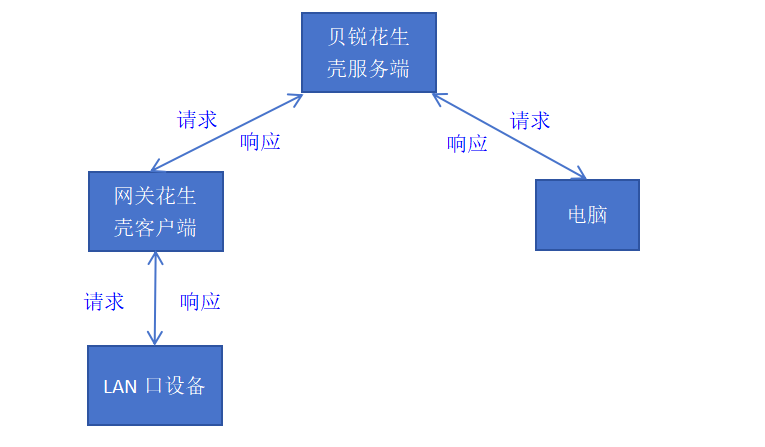

三、流程示意图：

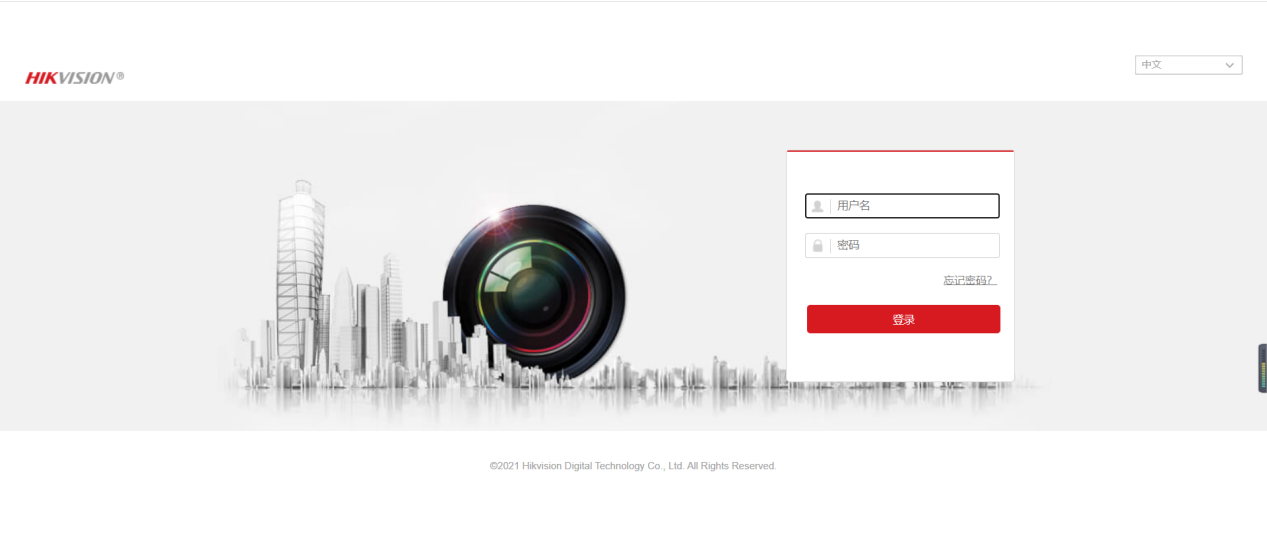

四、最终效果：


五、配置如下：

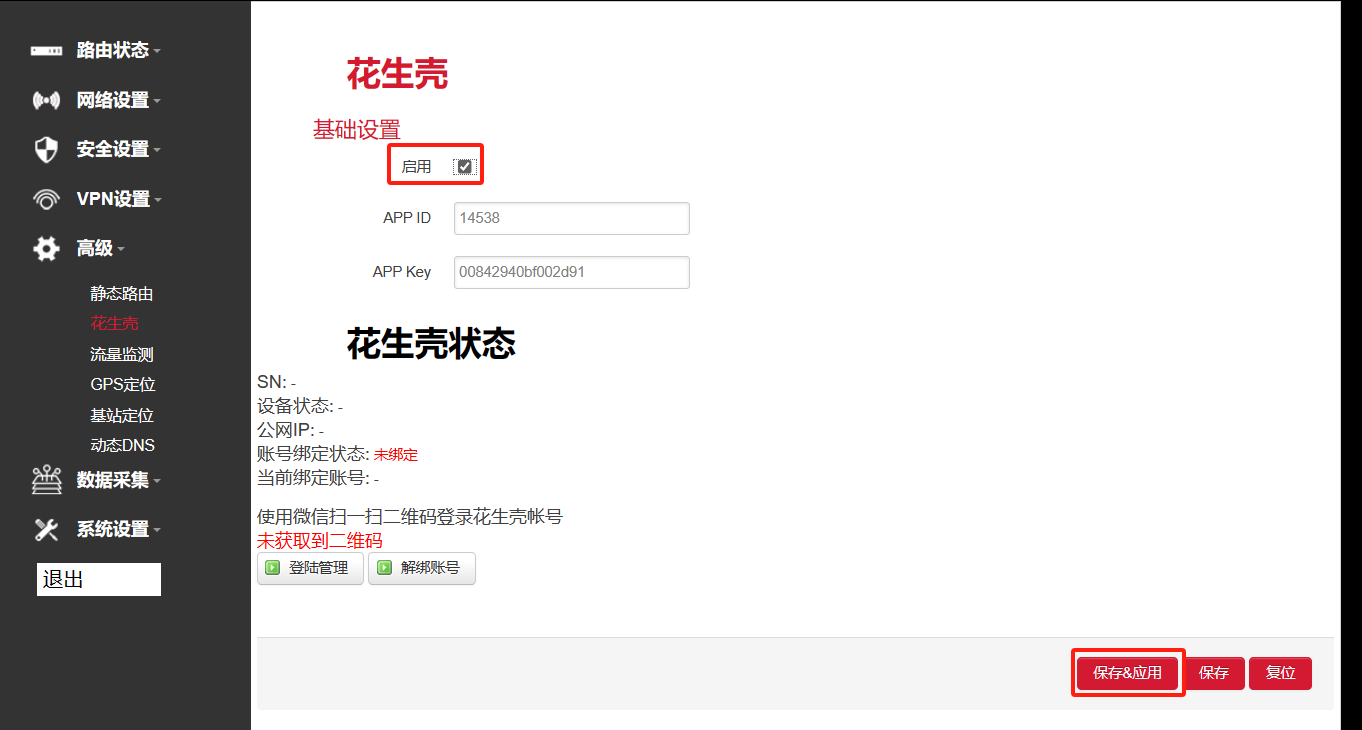

1、启用花生壳

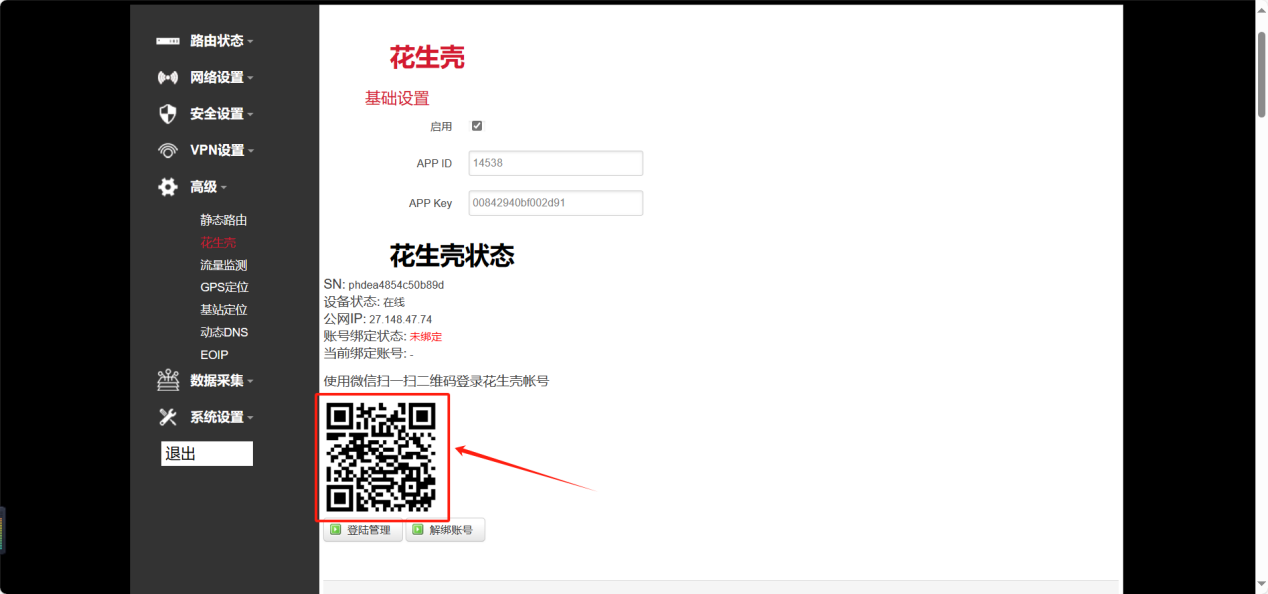

2、登入花生壳账号

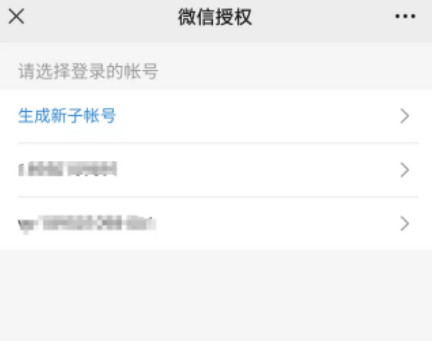

3、如没有注册贝锐账号，先注册，在绑定账号

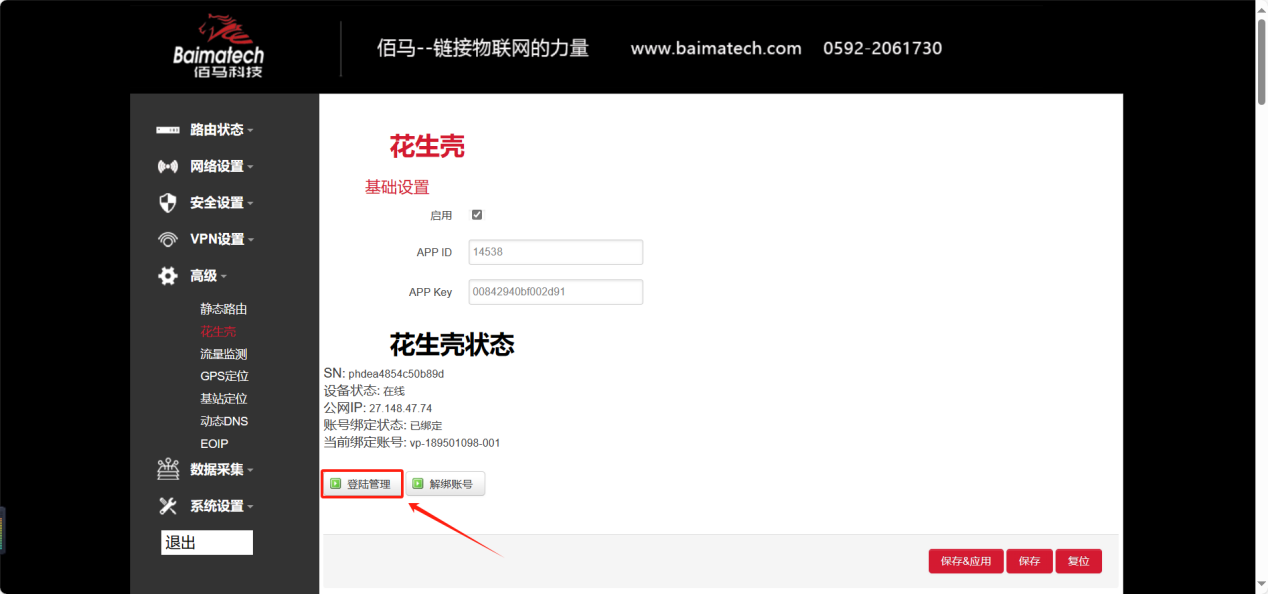

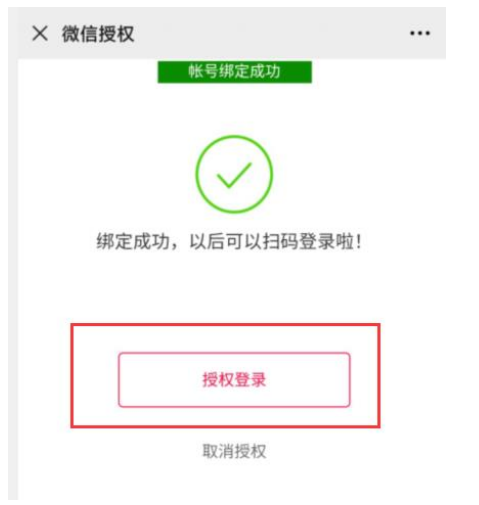

绑定成功后入下图


4、登入花生壳，点击登入管理，浏览器会自动跳转到花生壳页面

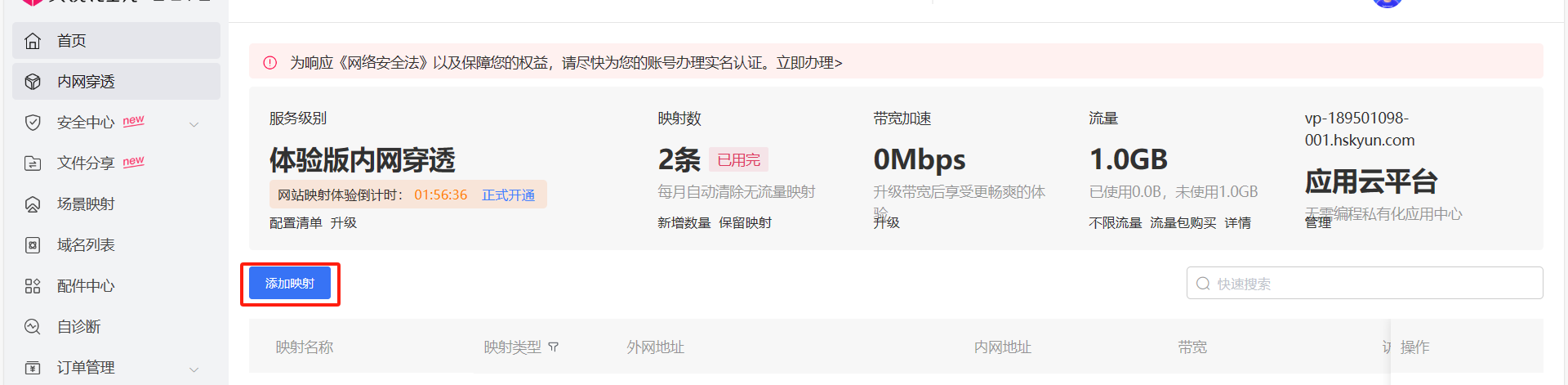

5、点击添加映射

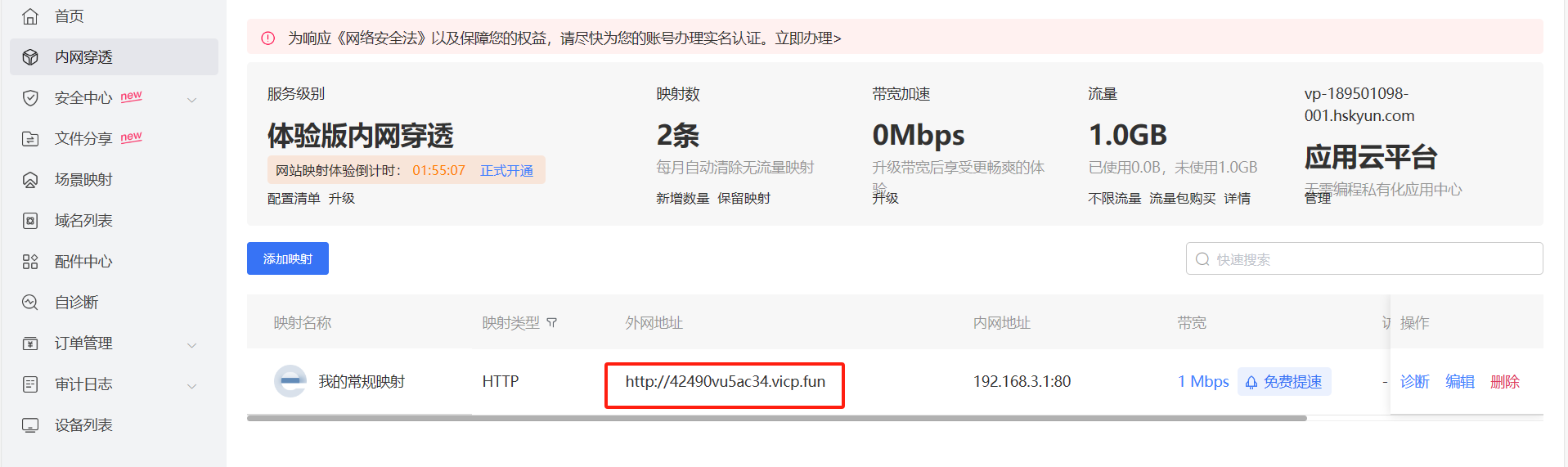

6、映射添加成功后即可通过外网地址访问网关下挂设备
