1. 城市供水管网监测需求背景

        城市供水管网,是最复杂的管道网络之一,由于其深埋地下,导致其监管与维护非常困难。分布广、数量大、复杂程度高的特点,导致城市供水管网的异常信息收集困难,故障问题解决困难,造成了大量的经济损失。如何把城市供水管网生产监控、调度、数据分析模型和业务管理统一到一个综合性的系统平台,并把供水全过程生产运行数据(水量、水压、水质、水源、水库、水厂、泵站、水池等)采集存储、运行情况可视化展示、调度分析决策过程透明化,成为政府主管部门关心的重点。


城市供水管网监测

2. 佰马供水管网监测方案

        佰马的城市供水管网监测系统,依靠物联网无线通信技术和传感技术,实施对供水管道的无人化远程实时监测,实时监测输水管道、城市供水管道的压力、流量等信息传输至上级管理部门;及时发现管网故障,提高维护效率、降低损失,保障输水、供水质量,达到科学预警,降低成本。

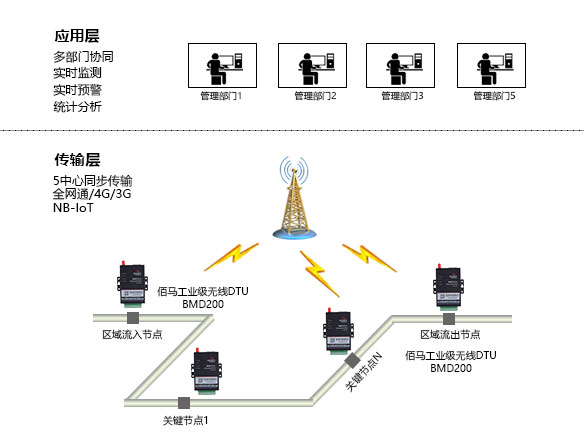

佰马城市供水管网监测方案组网



        城市供水管网监测系统主要由以下部份组成:

        传感器端:主要由压力传感器、流量计、流速计等组成,主要负责监测个供水节点的管网信息,包括压力,流量,流速等。

        数据传输端:主要使用佰马公司的BMD200系列DTU,主要负责对接前端各种传感器和系统平台,提供无线数据传输通道。BMD200采用模块一体化设计方案,按照工业级标准和工业用户的需求涉及,具有组网灵活迅速、建设周期短、成本低等优势。


        平台端:主要是各种服务器、平台软件、数据库等组成。主要负责数据的收集、处理、入库,对整个系统的设备控制和运行管理。

BMD200 DTU.jpg

3. 佰马城市供水管网监测方案优势

  • 1.实时监测:DTU通过RS485线、IO口等接口与传感器对接,实现对管道的全天候实时监测,实时采集管道的各种实时运行参数并同步上传至5个管理中心。

  • 2.无线数据传输:采用佰马无线数据传输终端BMD200拨号上网,并与服务器建立连接,实时将管道的运行参数发送到平台。实现远程无线数据传输,节省人力物力。

  • 3.故障自动告警:DTU可实时采集管道的故障信息,并实时上报平台,平台可对数据进行处理分析,实现实时告警的目的,同时还可对故障进行预判,减少损失。

  • 4.云平台集中管理:通过佰马的设备云管理平台,实现对所有终端产品的集中、统一的监控管理和远程运维。

  • 5.佰马BMD200 DTU,配备专用设备管理工具,对大量分布在各地的通信终端进行集中监测、配置、升级、诊断等,极大降低运营方、集成商、设备提供商等各方的维护成本,提高管理效率。

  • 6.佰马BMD200 DTU内置丰富的行业协议,(支持ModbusRTU协议、Modbus/TCP协议等)。

  • 7.佰马BMD200 DTU可据客户项目需要定制开发私有协议,根据协议上传数据,项目应用更便捷。

  • 8.佰马BMD200 DTU接口丰富,配置I/O、ADC(选配)、RS232、RS485等接口,方便前端联接各种智能设备,采集模拟、数字或开关量数据
