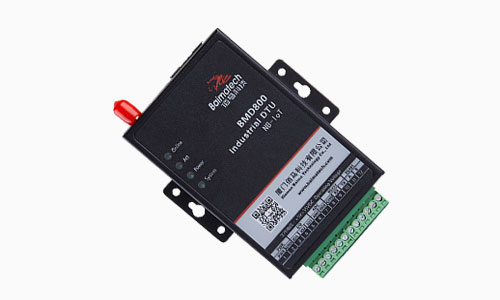

BMD800 NB-IoT终端

系列型号:BMD800
BMD800 NB-IoT 无线数传DTU,基于NB-IoT网络提供窄带无线通信与低速率数据传输。NB-IoT物联网终端,具有连接量大,覆盖面广,穿透性好,功耗低、成本低等强大优势。
样机申请
  • NB-IoT产品
  • NB-IoT数传DTU

NB-IoT,远距离低速率传输首选


佰马BMD800 NB-IoT物联终端DTU,基于NB-IoT网络提供窄带无线通信与低速率数据传输。

具有连接量大,覆盖面广,穿透性好,功耗低、成本低等强大优势。


NB-IoT产品


覆盖广,穿透性高


NB-IoT覆盖能力强,比LTE提升20dB增益,相当于提升了100倍的区域覆盖能力,

不仅可以满足农村这样的广覆盖需求,对于厂区、地下车库、井盖这类对深度覆盖有要求的应用,优势明显。



NB-IOT信号覆盖


通信稳定可靠,低速率应用可与GPRS无缝切换


NB-IoT终端的低速率应用可与GPRS DTU无缝切换,无需施工变更,适用性强。

具有软件看门狗与硬件看门狗技术,设备自动监测工作状态,智能进行软件唤醒或硬件断电重启

支持PPP层心跳、ICMP探测、TCP Keepalive以及应用层心跳等多级链路检测机制。

自动恢复网络故障,保障无线连接“永久在线”


NB-DTU设备效果

支持数据多中心同步传输,实现高效管理


支持双数据中心备份传输及多数据中心同步传输(5个数据中心)

方便本地管理部门、远程各级管理部门、外部合作单位同步获取数据,实现高效管理。



NB-IOT


 端子接口,现场施工方便快捷


采用端子接线方式,方便接入各种传感器等前端设备,现场施工方便快捷。


配置I/O、ADC、RS232、RS485等接口,采集模拟、数字或开关量数据,根据协议上传数据,项目应用更便捷。




NB-IOT接口


低功耗,超长续航时间,多种供电方式




● NB-IoT终端BMD800聚焦小数据量、低速率应用,引入了eDRX省电技术和PSM省电模式


● 基于AA电池,可使用长达十年以上,对野外或取电不便地区应用优势明显。兼容市电供电、太阳能供电、电池供电。




 NB-IoT低功耗


自锁式卡槽,长期使用不松动


兼容多种SIM卡,包括usim流量卡、APN专网卡和物联网卡。


NB-IOT支持多种SIM卡


专业设备管理工具,对于大量分布各地的通信终端集中管控


可集中监测、配置、升级、诊断佰马M2M终端,极大降低运营方、集成商、设备提供商等各方的维护成本,提高管理效率

支持本地配置、升级   ●利用TCP/IP通道进行远程配置、升级   ●支持SMS方式参数配置


NB-IOT集中管理工具


典型应用


佰马BMD800 NB-IoT数传终端DTU主要应用于低速率场景,典型应用

包括:智慧管网监测、智慧路灯、智慧井盖、智慧消防、停车位监测、环境监测等。


NB-IOT的典型应用


结构尺寸图



NB-IOT结构尺寸图


产品选型

类别

名称

规格

说明

接口

工业串口

1路

串口形式:12PIN 工业端子,3.5mm 间距




串口类型: RS-232/RS-485




波 特 率:1200~115200bps




数据格式:8 位数据位,1 位停止位,无校验/奇校验/偶校验,无流控


模拟接口(选配)

2路

接口类型:输入接口




数据格式:10位AD




输入电源 :支持4-20mA电流信号输入




输入电压:可选0-5V电压信号输入


I/O口(选配)

3路

应用模式:可以配置成输入或输出I/O口




通信电平:3.3V


SIM/UIM卡接口

1个

抽屉式,支持1.8V/3V SIM/UIM卡,内置15KV ESD保护


天线接口

1个

标准SMA阴头天线接口,特性阻抗50欧


指示灯

4个

具有系统、电源、通信、在线四个指示灯

电源

标准电源

DC 12V/0.5A

内置电源反相保护和过压保护


供电范围

DC 5V -- 35V


通信电流

<85mA (12V)

功耗

通讯状态

<1W

12V电源,电流<85mA  5V电源,电流<155mA


待机状态

<0.4W

12V电源,电流<30mA  5V电源,电流<55mA


休眠状态

<0.1W

12V电源,电流<8mA   5V电源,电流<18mA

安全性

链路检测

PPP 层心跳、ICMP 探测、TCP Keepalive 以及应用层心跳等多级链路检测机制维持无线链路,并支持断线自动重连,保证设备“永久在线”


内嵌看门狗

支持设备运行自检技术,支持设备运行故障自恢复

网络管理

自动拔号

支持设备上电自动拨号


按需拔号

支持长连接模式,短连接模式,本地数据激活,定时激活/定时下线


配置

支持佰马M2M设备云平台,远程配置,支持配置工具本地串口配置,支持短信配置


升级方式

利用本地串口或远程方式进行软件升级


日志功能

支持本地或远程查看输出日志,方便工程人员查看设备运行状态


集中管理

支持佰马M2M设备云平台,对分布各地的通信终端进行远程集中管理


配置备份

支持配置文件的导入和导出

防护等级

IP30

金属外壳和系统安全隔离,适合工控现场应用

适用环境

工作温度范围

零下35ºC -- 75ºC


存储温度范围

零下40ºC -- 80ºC


相对湿度范围

95%无凝结

物理特性

安装方式

挂耳式


外形尺寸(mm)

91x58.5x22

不包括天线和安装件


重量(克)

208


选购指南:

产品类型

无线参数

VPN

WIFI

BMD800-NG

支持B5 850MHZ 或 B8 900MHZ

可选

可选

BMD800-NC

支持B20 800MHZ

可选

可选
