智慧路灯杆的一键告警设备配置指南

  • 时间 :2020-12-21
  • 作者 :佰马科技
  • 浏览数 :716

一键告警是智慧路灯杆上的常见的挂载设备, 通过LAN口与BMG8200智慧路灯杆网关相连。在项目中该如何实现摄像头与一键告警的联动,在智慧杆系统中一键告警该如何配置,本文以佰马科技的智慧路灯杆云平台为例,介绍一键告警设备控件安装、一键告警设备配置、智慧杆云平台配置、摄像头联动配置等。




一、一键告警控件安装

1.1安装控件WaterVideoOcx.exe(默认安装)

1.2修改控件运行activeX控件

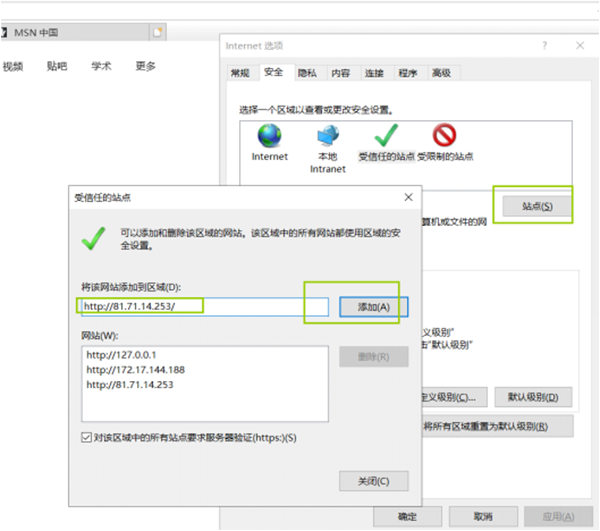

在internet 选项—安全—把本地intranet和受信任的站点的自定义级别里activeX控件和插件,选为启用。将路灯平台ip添加到受信任的站点里,然后重启。





二、一键报警设备配置

实现对一键报警设备的IP地址、服务器、分组号、设备号配置。注意:配置电脑需与设备在同一个局域网才能配置。


三、搜索登录

1.先用ie登录佰马科技智慧路灯杆平台

佰马科技智慧灯杆平台基本功能框架包括:大屏幕数据展现、视频监控、路灯控制、GIS地图、环境监测、信息发布、一键告警、无线WIFI-AP管理、充电桩管理、网络广播系统、工单管理、系统管理、网关管理等。




2.用“配置工具v2.4.5”搜索,登录用户名密码都为admin




四、一键告警网络设置

“设备配置”=》“网络设置”配置IP、网关、DNS




五、一键报警管理中心配置

1.配置接警电脑IP(即“管理中心IP域名”),可配置两个管理中心,以便冗余备用。

2.配置分组号、设备号(注意:分组号与设备号组成设备ID配置在平台上)。

3.配置设备名(如:分组号为2设备号为3,设备编码为20003);




六、一键报警平台配置与应用

6.1添加一键报警设备

其中“报警设备编号”对应设备区域号(即分组号)&设备号组合,组合规则:ABBBB(A为区域号,B为设备号)。如区域号2,设备号为3,组合成报警设备编号:20003。




6.2一键告警与摄像头联动配置

如下图示,实现一键报警设备关联摄像头预置点的配置。




6.3前端发起对讲

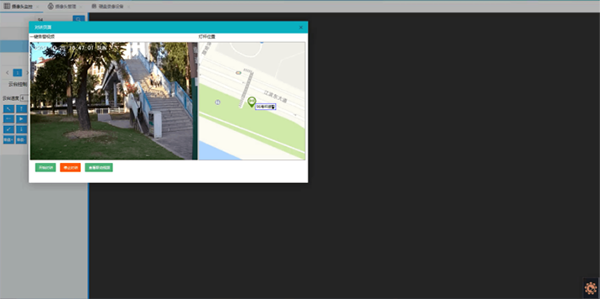

当前端按一键报警键时,平台弹框提示,点击可进入报警列表并开始对讲。如下图示。




七、智慧路灯杆平台发起对讲

两个入口:

①进入“报警设备”菜单,选择需对讲设备的“ip对讲”按键,即可开始对讲:




②进入“报警记录”菜单,选择记录“查看/处理”按键,即可开始对讲:




八、报警记录

进入“报警记录”菜单,可查询报警记录中报警设备、状态、报警时间、处理时间等。
