桥梁安全实时监测系统

  • 时间 :2018-07-25
  • 作者 :佰马科技
  • 浏览数 :414

通过桥梁健康监测,能评估桥梁健康状态,为运营养护部门提供桥梁状态信息,为桥梁的日常养护、检测、维护、加固及维修提供依据。




 一、桥梁安全实时监测内容

基于佰马工业级无线路由器BMR400部署的桥梁安全实时监测系统主要包括:桥梁结构监测、气象监测、振动监测和(或)视频监测。

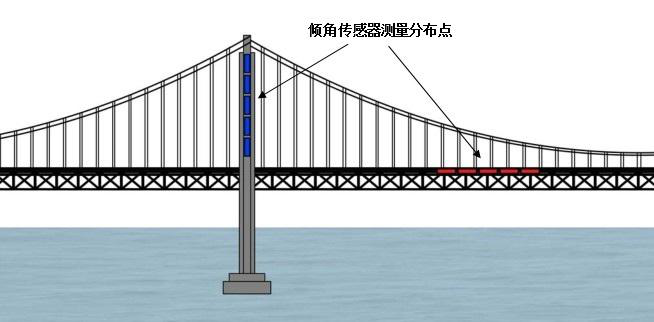

结构监测:主梁挠度、墩柱倾斜、支座位移、结构体裂缝、应力应变监测等。

气象监测:主要是桥梁所在位置的降水量和大气条件,温湿度、气压、风等。

振动监测:主要监测桥梁在三方向所受的振动情况,自振特性及索力监测等。

视频监测:监测桥梁路面车辆运营的情况。


二、桥梁安全实时监测系统组成

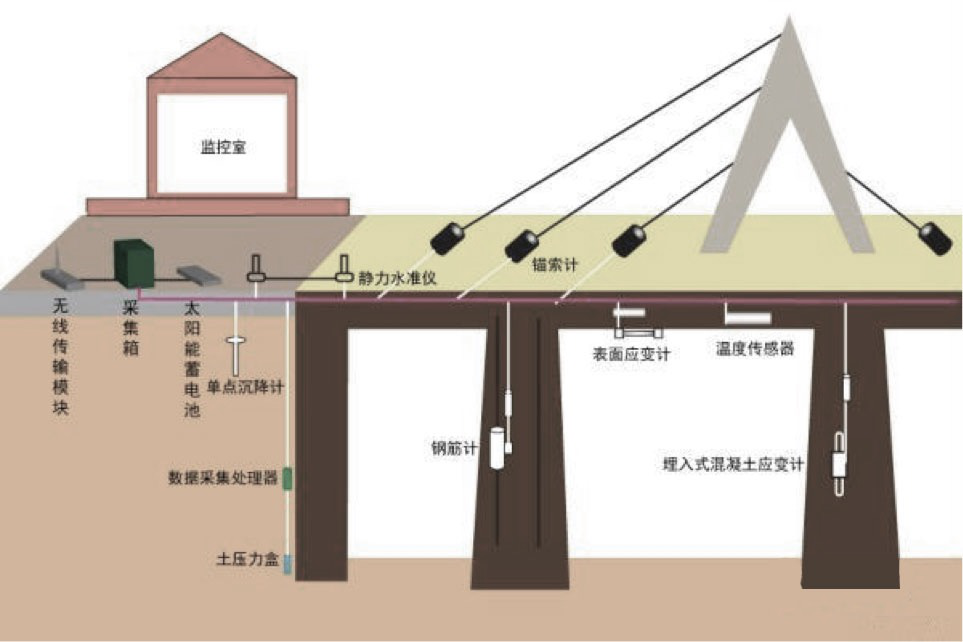

桥梁安全监控系统一般包括四个系统 ,即现场传感器系统、数据采集与传输系统、监测中心数据处理与软件分析系统、供配电系统。

1、传感器系统检测相关数据。

2、数据采集与传输系统将传感器检测的相关数据进行采集和预处理,并经过佰马工业级无线路由器BMR400传输至监测中心。

3、监测中心设备负责将传输到的数据进行存储、显示以及建立和外场设备的通信,软件负责数据的统计、分析、报警、评估等。

4、供配电系统负责向外场的传感器、数据采集和传输设备及监测中心的设备进行供电。




三、客户为什么选择佰马BMR400工业级路由器?

   客户选择BMR400工业级路由器,作为无线通信网络的支撑设备,主要原因是:


1、通信稳定可靠:具有硬件、软件双重看门狗,掉线自动检测、自动恢复,保障数据可靠传输。

2、工业级设计:户外暴晒、严寒、台风、雷暴等恶劣环境下稳定运行,耐高低温(-35℃至75℃),宽压(5V-35V)。

3、防抖动设计:抗震性能好、自锁式卡槽,长期使用不松动。

4、接口丰富:4组LAN口+1组WAN口+1组RS485口+1组RS232口,方便现场更多设备汇聚接入网络。

5、GPS定位:4G/3G无线通信叠加GPS定位,充分契合实时监测应用需求。

6、大容量存储卡:容量最大支持32G,海量空间,实时监测数据可在本机循环存储监测数据,掉电不丢失。
