工业物联网网关在线探测之TraceRoute

  • 时间 :2018-11-03
  • 作者 :佰马科技
  • 浏览数 :14

一、网关在线探测介绍

物联网网关在线探测通常有Ping、DNS、TraceRoute三种技术方式,每种在线探测方式的技术原理以及侧重点会有所不同:

1)Ping: Packet Internet Groper,因特网包探索器。利用网络上终端IP地址的唯一性,给目标IP地址发送一个数据包,再要求对方返回一个同样大小的数据包来确定两台网络机器是否连接相通,时延是多少。




2)DNS: 在线DNS测试工具主要提供反向IP查询,端口扫描、DNS检测报告、防火墙测试、路由器跟踪、MAC地址查询、DNSSEC测试等。


3)Traceroute:是Linux和Mac OS等系统默认提供的路由追踪小程序,能探测数据包从源地址到目的地址经过的路由器的IP地址。Traceroute的实现都借助了TTL:通过向目的地址发送一系列的探测包,设置探测包的TTL初始值分别为1,2,3…,根据返回的超时通知(ICMP Time Exceeded Message)得到源地址与目的地址之间的每一跳路由信息.

通过traceroute我们可以知道信息从你的计算机到互联网另一端的主机是走的什么路径。当然每次数据包由某一同样的出发点(source)到达某一同样的目的地(destination)走的路径可能会不一样,但基本上来说大部分时候所走的路由是相同的


二、网关在线探测之 Traceroute工作原理



佰马BMG500-A,是基于linux系统开发的一款工业级无线网关,集数据智能采集、多种协议转换、全网通无线通信、本地存储等功能于一体。在监测设备与云平台之间搭建通用的、智能的物联网通道。协助客户实现PLC、各种采集器、传感器等各种设备智能采集,协议转换、无线通信等。

广泛应用于电力、交通、环保等行业,实现数据远程采集、无线传输、物联网/互联网接入、无线上网、数据远程监测、设备远程管理控制、图像视频远程采集传输等功能。


本文以佰马工业级无线网关BMG500为例,重点介绍网关在线探测traceroute方式的工作原理。

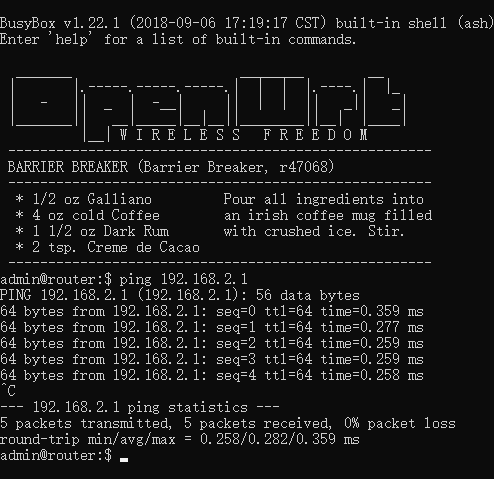

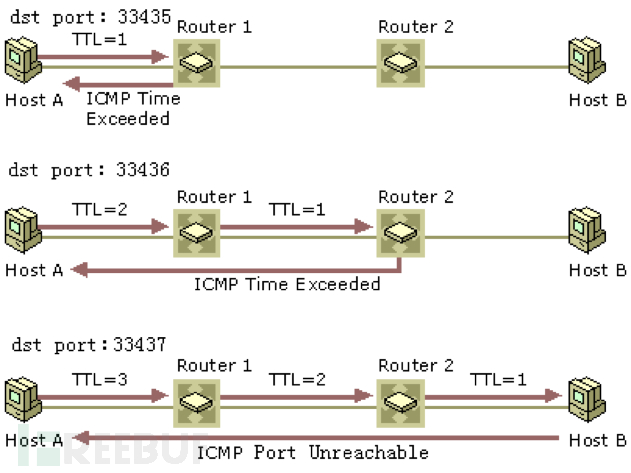

linux系统中traceroute通过发送小的数据包到目的设备直到其返回,来测量其需要多长时间。一条路径上的每个设备traceroute要测3次。输出结果中包括每次测试的时间(ms)和设备的名称(如有的话)及其IP地址。




1. 从源地址发出一个UDP探测包到目的地址,并将TTL设置为1;

2. 到达工业级无线路由器时,将TTL减1;

3. 当TTL变为0时,包被丢弃,工业级无线路由器向源地址发回一个ICMP超时通知(ICMP Time Exceeded Message),内含发送IP包的源地址,IP包的所有内容及工业级无线路由器的IP地址;

4. 当源地址收到该ICMP包时,显示这一跳路由信息;

5. 重复1~5,并每次设置TTL加1;

6. 直至目标地址收到探测数据包,并返回端口不可达通知(ICMP Port Unreachable);

7. 当源地址收到ICMP Port Unreachable包时停止traceroute。


三、佰马工业级无线网关在线探测之Traceroute的具体配置

佰马工业级无线网关BMG500提供基于Web的管理配置界面。

如您是第一次使用,请按以下默认来配置:

IP地址:192.168.1.1

用户名:admin

密码:admin


登入佰马BMG500工业级无线网关

A.用一根网线将无线网关的 LAN口与电脑的网口连接;

B.打开浏览器,输入用户名和密码,然后按Enter键,即可登陆配置界面;




C. 在您成功登录Web界面之后,您可以查看系统信息并执行配置




工业级无线网关在线探测之Traceroute配置步骤

点击网络设置->在线探测->启用“在线探测”->选择探测类型->输入主次探测服务器,设置重试次数和时间间隔->点击保存&应用
