杆塔远程智能监测系统

  • 时间 :2020-02-05
  • 作者 :佰马科技
  • 浏览数 :1646

一、杆塔远程智能监测应用背景

在架空输电线路中,杆塔是输电线路绝缘支撑及输电导线的载体,是保障电力系统安全运行的重要组成部分。





电力铁塔长期室外自然环境条件下服役使用,极易出现塔体地基沉降,构件人为破坏,钢构件表面氧化、腐蚀,构件螺栓松动,构件变形等现象。如不及时进行维护,在突遇恶劣环境时,极易导致塔体倾斜,甚至倾覆,直接影响正常使用,且存在极大的安全隐患。



二、杆塔远程智能监测系统概述

佰马科技自主研发的杆塔远程智能监测系统,通过在输电铁塔上部署杆塔倾斜传感器、振动传感器、可视化监控等感知设备,实时监测铁塔运行状态,监测信息通过无线通信技术传输到汇聚节点,最后上传到云平台实现线路环境、线路状态的全面监控,提高线路的状态感知和综合预警能力。





三、杆塔远程智能监测系统组成

角度采集器根据现场条件安装到输电塔四个塔腿和方向桩上端,采集塔腿和塔桩的角度和震动数据,角度采集器自带电池,可供电5年,采集到的数据通过无线射频(RF)传给中继器和微基站,微基站通过NB-IoT/4G/5G 网络把采集到的传感器数据传输至杆塔倾斜系统云服务器,杆塔倾斜系统平台软件通过对传感器数据做统计分析,与标准参数做对比,即可判断杆塔倾斜程度,并根据需要发出报警,派相应工单给维护工人,解除故障。






四、杆塔远程智能监测系统组网方式

以窄带物联网技术为核心,增大点对点传输距离;基于Mesh技术,实现多节点自主组网,以简单灵活的网络设计实现广域覆盖;多跳传输技术进一步拓展整个网络的覆盖范围。


五、杆塔远程智能监测系统设备

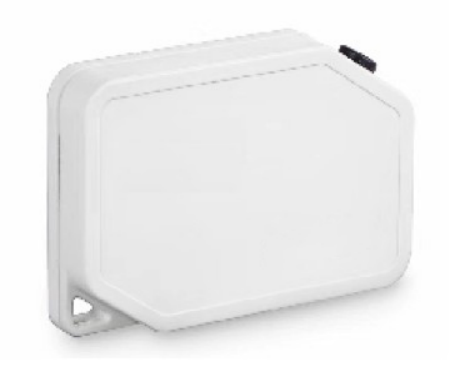

1、无线传感设备BMS71



设备工作环境采集:温度、湿度、风速、压力、水浸、撞击、位移形变(倾斜角)

设备运行数据采集:电压、电流、相位、故障闪光



采集时间间隔:5~30 分钟可设

休眠电流:≤ 5uA

使用周期:电池,能持续使用5年

设备外壳防护等级:IP67


2、无线温湿度传感器设备BMS72







●微功耗、长续航

产品采用微功耗设计,采用休眠-唤醒工作模式,工作状态电流 20 毫安,待机电流小于2微安;内置 6AH 容量电池,10 分传输一次数据的情况下,电池可适用 3 年。

采集时间间隔可设,支持数据暂存,续传机制,数据可缓存30天以上。



●易维护

支持采集周期、数据报送周期、上下限阈值的自主远程配置,

具备远程归零、重启功能。设备可主动推送设备运行状态信息、网络信号质量信息,便于用户对大量设备的轻松管理和维护。

设备外壳防护等级:IP65


3、无线倾斜角传感器设备BMS73


●微功耗、长续航

产品采用微功耗设计,采用休眠-唤醒工作模式,角度状态没变情况下,默认2-6小时更新一次数据,角度状态发生变化时,触发预设值,立即上传更新数据,工作状态电流 20 毫安,待机电流60微安;内置 6AH 容量电池。电池能持续使用3年。

采集时间间隔可设置,支持数据暂存,续传机制,数据可缓存30天以上。


●易维护

支持采集周期、数据报送周期、上下限阈值的自主远程配置,

具备远程归零、重启功能。设备可主动推送设备运行状态信息、网络信号质量信息,便于用户对大量设备的轻松管理和维护。

设备外壳防护等级:IP67


4、无线中继器终端BMW480


接收传感器设备发送的数据,转发至微基站设备;接收微基站发送的设置数据,转发至传感器;扩展无线网络覆盖。



技术标准:

频率范围:410 ~ 480Mhz

信道带宽:≤ 8KHz

调制方式:2-FSK/2-GFSK

工作电流:≤ 70mA(发送);≤ 25mA(接收)

接收灵敏度:-132dBm(@300bps),-126dBm(@600bps)

休眠电流:≤ 2uA

供电电压:2.4V-3.6V

工作温度:-20℃ ~ +75℃

电源:220V 供电 / 太阳能 / 电池

设备外壳防护等级:IP65



5、数据汇总微基站设备BMW-RF-01






●多通道上行

5G、4G、NB-IoT、Wi-Fi 或 网口RJ45



●自组RF网络

可以任意裁剪自主开发的无线网络,适应各种场景需求。兼容多跳技术,实现无缝广域覆盖。



●易维护

自主远程配置,具备远程归零、重启功能。设备可主动推送设备运行状态信息、网络信号质量信息,便于用户对大量设备的轻松管理和维护。

技术标准:(参考中继器)

功率:≤ 33dBm

灵敏度:≤ -109dBm

电源:220V 供电 / 太阳能

设备外壳防护等级:IP65



六、杆塔远程智能监测系统平台

监控中心对杆塔的横向倾斜、纵向倾斜等状态参数进行数据显示、存储、统计报表等,并结合杆塔自身设计参数进行分析,完成多参数预警功能。
