教程：工业网关通过MQTT协议向平台上报继电器状态
- 时间 :2026-07-21
- 作者 :佰马科技
- 浏览数 :2354
佰马工业智能网关支持继电器功能，兼具数据采集传输与开关控制能力，无需外接控制器，可直接实现设备启停、通断联动，简化布线、降低设备成本，且抗干扰性强，适配复杂工业电磁环境。
佰马网关广泛应用于智能制造产线、智能水务、光伏储能、机房动环、市政工控等场景，可远程管控风机、水泵、照明、阀门等设备，同时采集设备数据并上传平台，实现遥测遥控一体化，助力工业设备智能化远程运维。本篇文档以BMG5100型工业5G智能网关为例，为大家演示网关如何通过MQTT协议向平台上报继电器状态。
网关上报继电器状态的JSON格式默认如下（可以根据现场使用要求定制格式）
{
"ts":1773301020684, 时间戳毫秒值
"params":{
"r1":0, relay1通道因子名称：继电器状态，0为断开
"r2":1 relay2通道因子名称：继电器状态，1为闭合
}
}

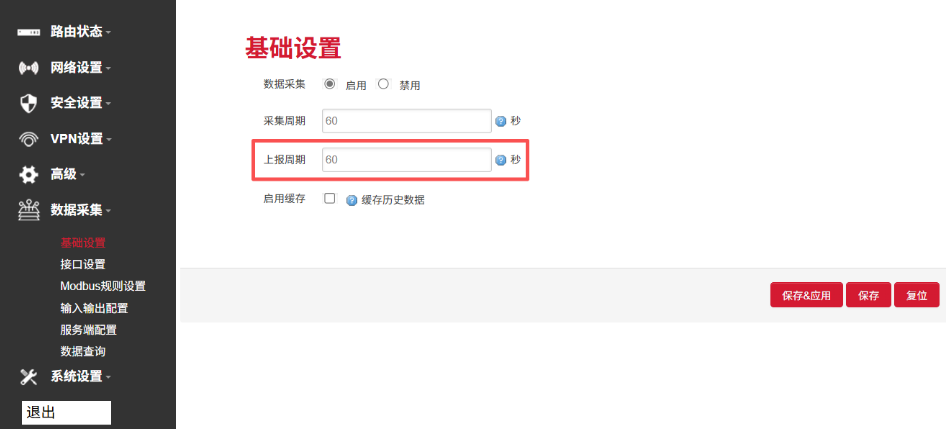

1、数据采集——基础设置，启用，上报周期为网关多久往服务器上报一次继电器状态，单位秒

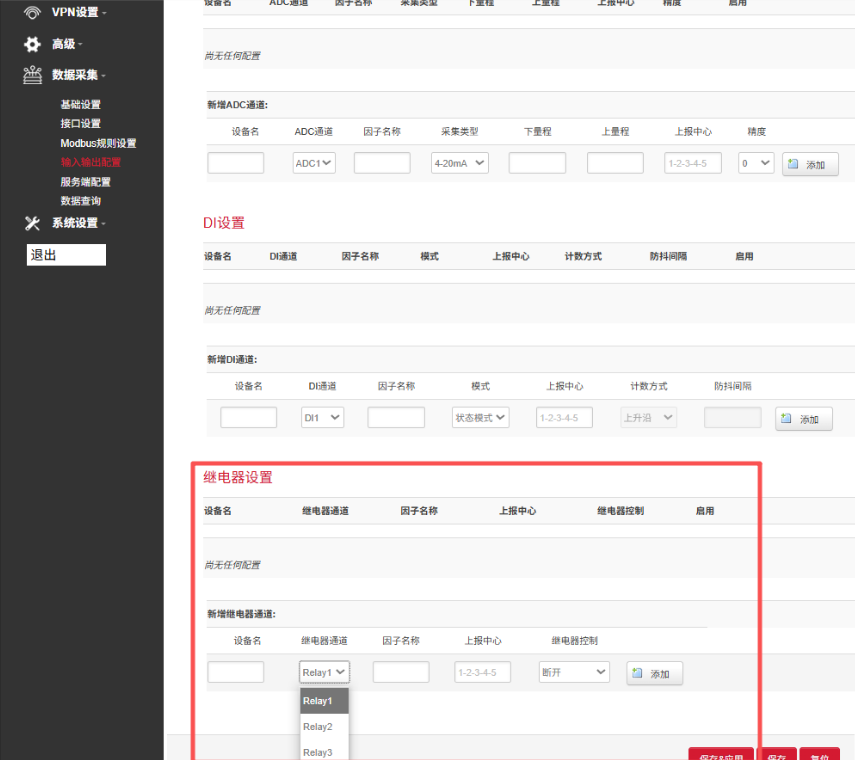

2、数据采集——输入输出配置，继电器设置，BMG5100有3个继电器接口，对应3个继电器通道，relay1对应k1+/k1-，relay2/3以此类推

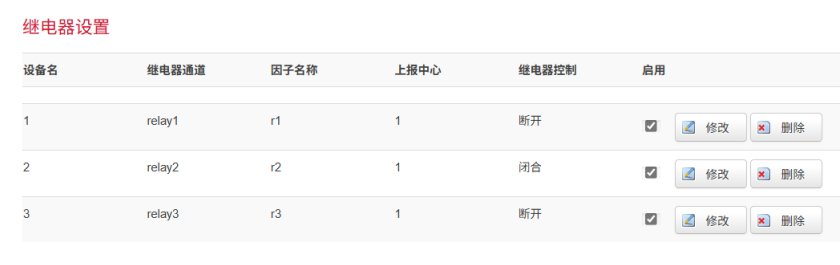

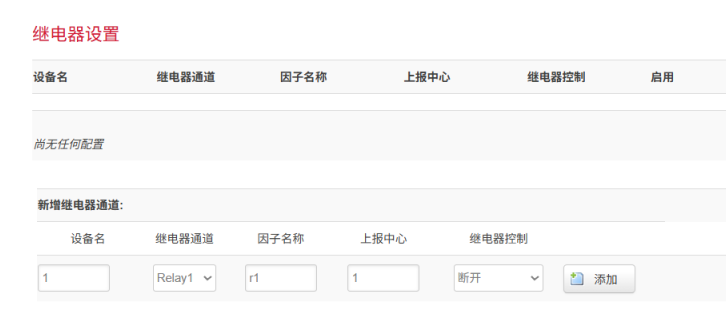

因子名称相当于平台设置点位的标识符，会在上报的JSON中体现，上报给平台，取名英文或者加上数字，上报中心填1，数据上传到服务端1 ，上报中心填1-2 数据上传到服务端1-2 以此类推,继电器状态可选断开跟闭合，配置完点击添加，生成继电器规则，保存&应用

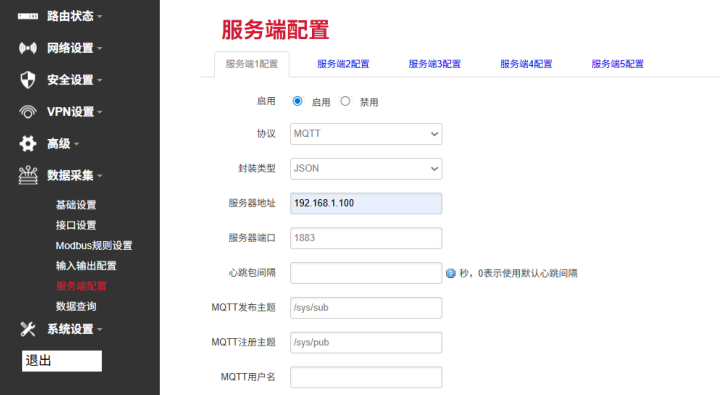

3、数据采集——服务端配置，配置MQTT服务器的连接参数

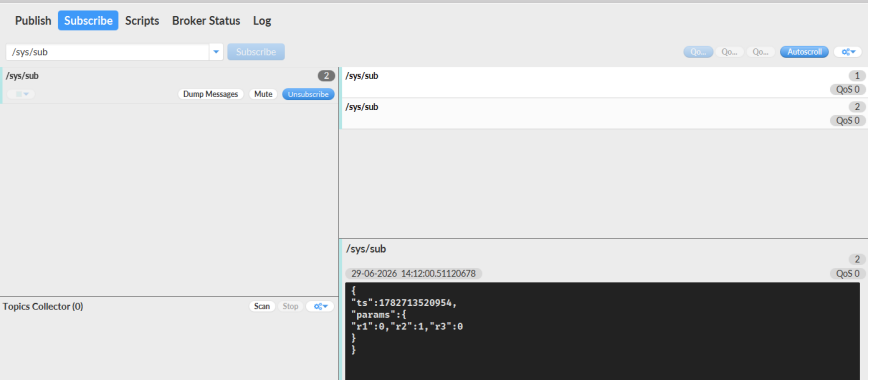

使用MQTT.fx客户端工具，订阅网关上报的继电器状态
