HPLC路灯控制器施工建议及前期准备工作

一、佰马HPLC路灯控制器/网关简介

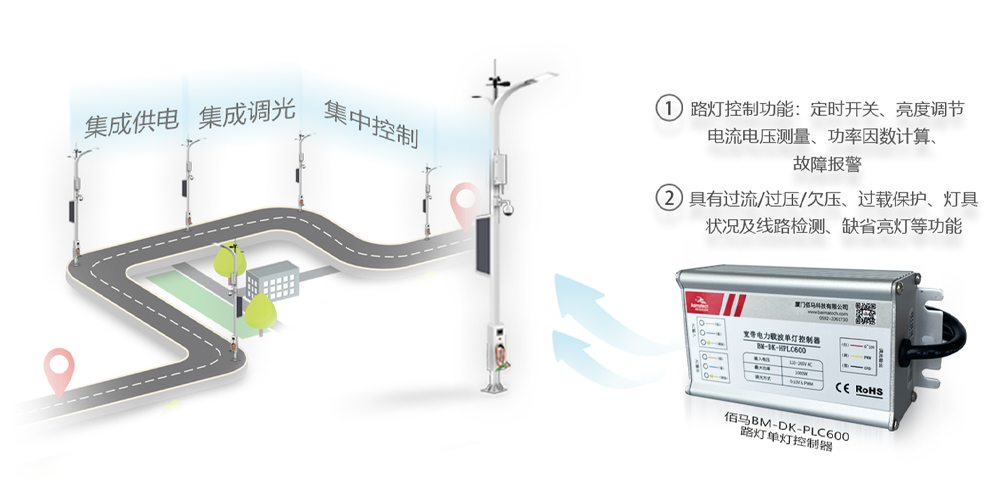

佰马BM-DK-PLC600路灯单灯控制器，利用宽带载波通信技术，通过供电线缆进行路灯状态数据采集、集中控制等，实现路灯定时开关、亮度调节、电流电压测量、功率因数计算和故障报警等丰富功能。

佰马BM-DKG-HPLC650宽带电力载波网关，负责管理一个变压器台区下的所有灯控器，网关具有传输距离远，功耗低，速率快，无外置天线，防水性能强等突出优势。

提示：在施工条件允许的情况下，建议将单灯控制器安装于灯杆底部的设备舱中，方便后期的检修和维护。尽量不要放置于顶部的灯头中。

二、关于恒流源（电源驱动）的选型建议

由于电力通信信道为输电线缆，一般情况下驱动电源和调光电源紧挨放置，因此劣质电源或者容性负载比较大的电源适配器会对载波通信造成强衰减。因此建议尽可能采购一线品牌电源驱动，对于新品牌电源驱动，施工或批量采购前建议提供2-3台给我司进行噪声和干扰性测试，以及充分确认驱动电源与单灯控制器的功能适配性。

三、施工人员培训

建议施工人员（接线人员），施工前，先在厂房或办公室内对整体系统做充分了解，并尝试搭建样板环境，遇到问题后随时联系我司技术支持进行远程协助。因为在现场施工时，因工作环境限制，经常会造成沟通不到位情况。导致施工暂缓，返工，甚至设备损坏的情况。

四、项目现场规划与分析

建议在施工前至少一周内，对现场的环境做充分的了解， 最好提供现场配电箱照片和CAD布线图、灯杆位置。即使没有布线图，也应该提供手绘的路线图，标注走线方向，路灯大概位置、数量，配电箱位置，配电箱内设备的明细，空开位置，数量，有无UPS，换向器，以及除路灯外的其他负载电器等，现场情况尽可能标注清晰，这样会在施工阶段尽可能避免麻烦事。

比如三相同步走线、还是三相分别走线、以及配电箱在中间的星形拓扑结构还是配电箱在一侧的“手拉手”拓扑结构，不同的环境，由我司给出具体的施工建议供参考。确保通信稳定性。

五、施工现场保持沟通

建议施工人员中有专人与我司进行现场对接，一旦现场遇到问题，可以即时解决。避免沟通脱节，施工完毕后，通信不良，从而进行重新择期返工或者问题排查，造成额外施工成本。

六、现场调试与施工同步进行

对于一些大型的施工现场，建议由技术人员与施工人员同步进行现场调试，尤其是涉及到多条街，多个配电箱的环境，可以以配电箱为单位，每施工完一个配电箱后，由技术人员立刻进行调试，及时发现问题，及时调整。避免施工完毕后再统一安排技术人员前往调试，有时可能会遇到施工设备（吊车、施工工具）不在现场的情况，造成工程延期或者额外施工成本。

七、准备现场图纸

施工前提前利用百度或高德地图打印出现场街道的图纸，在施工时，安排专人在图纸上记录好每个灯杆的位置、灯控器编码、设备类型（LED/钠灯，高杆灯，玉兰灯等）。过后，将记录图纸整理后交付后台运维人员，运维人员通过图纸记录将信息输入更新到平台数据库中。实现平台大屏与现场信息的同步显示。
