BMR200物联网照明网关

系列型号:BMR200
佰马BMR200系列物联网照明网关,支持网口与串口设备接入,支持4G无线通信,支持以太网远程通讯,可选配基站定位与GPS定位,具备数据多中心同步传输,协助用户快速打造强大的物联网照明控制系统。
样机申请

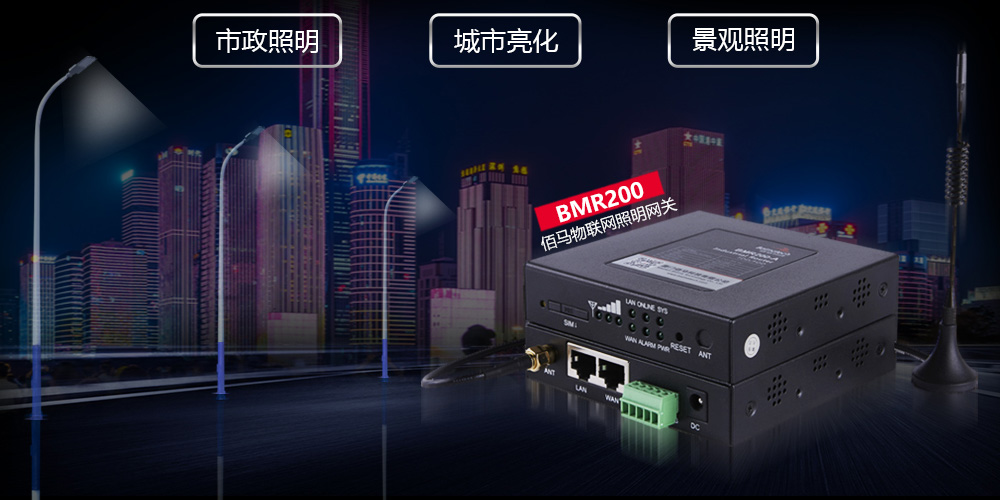

物联网照明网关BMR200


路灯、景观灯、楼体亮化等智能管理系统,实现多地点的照明项目之间同步联动,远程智能管控,展现出震撼的巨幅城市灯光效果,是城市景观的一道亮丽的风景线。佰马BMR200系列物联网照明网关,采用4G全网通无线网络,Modbus、TCP/UDP、MQTT等网络传输协议,无线网络接入迅捷、稳定、可靠,协助用户快速打造强大的物联网照明控制系统。





应用场景


佰马BMR200系列物联网照明网关,实现城市照明数字化、网络化、智慧化管理能力,主要应用场景包括:城市亮化、景观照明、市政照明等。使照明管理部门实时掌握照明设施的运行状态,提高社会效益和经济效益。






接口完善,应用灵活


标配1路RS485、1路RS232、1路WAN口、1路LAN口。WIFI可选配。据项目需要,WAN口可自定义成LAN口,使BMR200轻松扩充为2个LAN口,项目组网应用更灵活。方便用户接入电流、电压、接触器状态、功率、功率因数、用电量等监测设备。




           基站定位,协助用户实现GIS功能


佰马BMR200系列物联网照明网关,具有基站定位功能,可选配GPS定位功能,协助物联网照明系统实现GIS功能,包括:亮化灯具、开关箱、控制终端等设备的地理分布直观显示,可进行准确定位,设备管理直观了然。



通信稳定可靠,建立坚强的无线通信桥梁


● 具有软件看门狗与硬件看门狗技术,设备自动监测工作状态,当智能网关设备偶发异常时,智能进行软件唤醒或硬件断电重启,

将整个设备复位,确保设备实时正常运行。

● 支持PPP层心跳、ICMP探测、TCP Keepalive以及应用层心跳等多级链路检测机制,自动恢复网络故障,维持无线连接“永久在线”。

● 4G网络与宽带拨号互为备份,保证设备永久联网,是物联网照明系统组网应用理想之选。






中心无线通信传输,遥信功能轻松实


实现多部门协同管理,现场数据通过佰马BMR200系列物联网照明网关,可同时向5个中心同步发送数据,方便现场管理人员、本地管理部门、远程各级管理部门、外部合作单位同步获取数据,实现高效管理。可以在系统设定短信报警手机号码,系统收到终端的警报马上向设定的手机发送报警短信。




VPN虚拟专网,数据传输安全保障


产品支持IPsec VPN、L2TP、PPTP、open VPN 等多种VPN加密模式;支持SPI 全状态检测、Secure Shell(SSH)等网络防火墙功能;支持多级用户权限,确保市政数据传输安全。




免布线,项目实施快捷高效

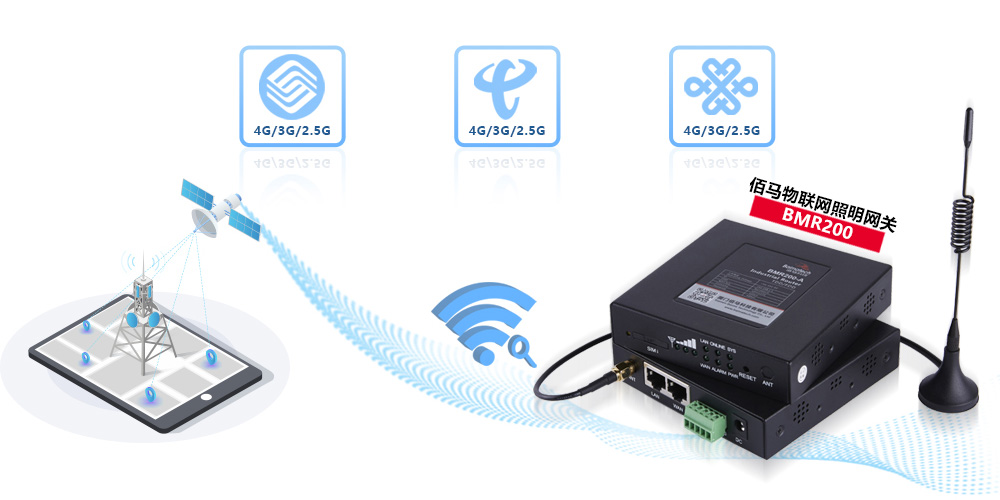

佰马BMR200系列物联网照明网关,支持4G通信方式,支持以太网远程通讯方式,覆盖中国移动、中国电信、联通等所有运营商网络。对于现场无法布线的情况,管理平台通过佰马BMR200系列物联网照明网关对节点传送数据和发送控制指令,免布线,项目实施快捷高效。






业级设计,无惧恶劣工作环


定可靠,是市政项目运营的第一目标。佰马BMR200系列物联网照明网关,专为恶劣环境下稳定运行而设计,全部器件按工业级标准选型,加厚金属外壳,具有EMC电磁兼容三级认证、CE认证、耐高低温(-35℃至75℃),宽压(5V-35V)等恶劣环境使用测试报告。规范的生产工艺与严格的品保体系,让品质超越客户期待。




基于linux二次开发,标准易用


客户可根据项目需求,进行上层应用二次开发,自主开发相关通信协议和功能应用,项目推动更自主可控。



远程集中控制


具有网关管理平台,支持MQTT协议.对大量分布在各地的物联网关终端进行集中监测、配置、升级、诊断等。极大降低运营方、集成商、设备提供商等各方的维护成本提高管理效率。



结构尺寸&安装方式


产品体积小巧,安装方式有3种可选,包括导轨式、壁挂式、平放式。



产品选型

选购指南

产品类型

无线参数

VPN

WIFI

BMR200--LF

LTE/WCDMA ROUTER

支持 FDD-LTE2600/2100/1800/900/800MHz,

可选 700/1700/2100MHz

支持 HSPA+/HSDPA/HSUPA/WCDMA/UMTS 900/2100MHz

可选 800/850/1900/2100MHz

支持 EDGE/GPRS/GSM 850/900/1800/1900MHz

支持 GPRS CLASS 10 EDGE CLASS 12

可选

可选

BMR200--A

TDD/FDD ROUTER

支持 TD-LTE 2600/2300MHz

支持 FDD-LTE2600/2100/1800/900/800MHz

支持TD-SCDMA、WCDMA、EVDO、CDMA、GPRS

可选

可选


规格参数

类别

名称

规格

说明

接口

工业串口

2路

串口形式:5PIN 工业端子,3.5mm 间距

串口类型: RS-232和RS-485

波 特 率:1200~115200bps

数据格式:8 位数据位,1 位停止位,无校验/奇校验/偶校验,无流控

以太网接口

1个LAN口

10/100M RJ45接口

1个WAN口

10/100M RJ45接口 可复用为LAN口,自适应

SIM/UIM卡接口

1个

抽屉式,支持1.8V/3V SIM/UIM卡,内置15KV ESD保护

天线接口

1个

标准SMA阴头天线接口,特性阻抗50欧

指示灯

9个

具有系统、电源、在线,LAN,WAN,报警,信号(三个)九个指示灯

电源

标准电源

DC 12V/1.5A

内置电源反相保护和过压保护

供电范围

DC 5V -- 35V

通信电流

<200mA (12V)

功耗

通讯状态

<2.16W

12V电源,电流<180mA  5V电源,电流<432mA

待机状态

<1.8W

12V电源,电流<150mA  5V电源,电流<55mA

休眠状态

<0.24W

12V电源,电流<8mA   5V电源,电流<18mA

安全性

链路检测

PPP 层心跳、ICMP 探测、TCP Keepalive 以及应用层心跳等多级链路检测机制维持无线链路,并支持断线自动重连,保证设备“永久在线”

内嵌看门狗

支持设备运行自检技术,支持设备运行故障自恢复

网络管理

自动拔号

支持设备上电自动拨号

按需拔号

支持长连接模式,短连接模式

配置

支持佰马M2M设备云平台,远程配置

升级方式

利用本地串口或远程方式进行软件升级

日志功能

支持本地或远程查看输出日志,方便工程人员查看设备运行状态

集中管理

支持佰马M2M设备云平台,对分布各地的通信终端进行远程集中管理

配置备份

支持配置文件的导入和导出

防护等级

IP30

金属外壳和系统安全隔离,适合工控现场应用

适用环境

工作温度范围

零下35ºC -- 75ºC

存储温度范围

零下40ºC -- 80ºC

相对湿度范围

95%无凝结

物理特性

安装方式

挂耳式

外形尺寸(mm)

100x100x23

不包括天线和安装件

重量(克)

320
