基于边缘计算网关的智慧公厕应用

  • 时间 :2020-01-04
  • 作者 :佰马科技
  • 浏览数 :4883

世界厕所组织和世界贸易组织英文简称,都叫作WTO。小厕所,大民生。每年11月19日,是『世界厕所日』。公共厕所是城市服务基础设施,厕所建设亦是衡量一个国家一个地区文明程度的重要标志。智慧厕所、智慧公厕、智能公厕、智能厕所----,是美丽中国、智慧城市、智慧旅游建议的重要内容。





智慧公厕系统组成

智慧公厕系统主要由感知层、传输层控制层、应用层三部份组成。结合了传感技术、边缘计算、无线通信传输、大数据、云计算等技术,使传统厕所具备即时感知、准确判断和精确执行的能力,实现了对公共厕所的精细化管理,为用户提供优质、高端、舒适的服务。




智慧公厕数据感知层

智慧公厕的感知层,包括恶臭气体监测,水量传感器、温湿度传感器、光线感应器、红外线传感器、灯光管理系统、自助厕纸系统、智能烘干机等。





智慧公厕数据采集传输层

佰马科技BMG800边缘计算网关,高度集成丰富接口及强大功能。方便智慧公厕的环境监测、能耗监测、设备状态监测等各项监测数据的采集设备接入、通信协议转换、边缘计算、无线数据传输、智能管控等。包括各种传感器、电表、水表、LED显示屏、告警器等广泛接入。通过5G/4G/3G等网络实现数据无线传输,将前端设备的各项数据上传至中心管理系统。





 智慧公厕平台应用层

通过佰马BMG800边缘计算网关建设的智慧公厕管理系统,管理人员可以通过平台对管辖范围内所有公厕环境、保洁和使用状态、设备状态等进行远程全景展示,公厕基础信息全方位精细分析与统计,实现公厕数字化智能化管理,提升城市形象。 通过人流分析、环境分析、消耗品分析、使用者反馈等大数据,助力公厕布局更合理、 更优化、更智能。接收数据,处理数据的控制中心,可以是PC端、手机端。也可以通过佰马BMG800边缘计算网关向现场前端设备下发控制指令。






佰马BMG800边缘计算网关应用优势
在智慧公厕应用中,佰马BMG800边缘计算网关具有接口丰富、多中心传输、平滑对接阿里云等云平台、多种协议转换等优势,助力用户快速实现智慧公厕方案集成与项目落地。


1、超高集成度,BMG800边缘计算网关的接口配置多,方便智慧公厕环境监测、能耗监测、设备状态监测等各项监测数据的采集设备接入,包括各种传感器、电表、水表、LED显示屏、告警器等广泛接入。配备的行业应用接口,包括1路LAN口、1路WAN口、3路RS232(可扩展到4路)、3路RS485(可扩展到4路)、1路SHT、1路TTL电平串口、4路开关量输入、8路模拟量输入、4路继电器输出、1路USB等,丰富的采集控制端口,项目实施更灵活。




2、佰马BMG800边缘计算网关,5路电源输出,这一独特优势方便智慧公厕传感器/摄像头取电,极大降低部署难度,节约项目成本。
3、可灵活开发及部署控制策略,实现设备联动。4路继电器输出,可实现对智慧公厕的排风机、告警器等进行联动控制。

4、BMG800边缘计算网关具有多中心无线传输,智慧公厕项目数据可实现12个中心同步无线传输,监测数据可同时上报各级管理平台。方便现场管理人员、本地管理部门、远程各级管理部门、外部合作单位同步获取数据,实现高效管理。

5、集成5G/4G/3G/2G、NB-IoT、有线等多种通信方式,支持有线和无线互为备份。

6、支持MQTT,与阿里云、百度云、华为云、亚马逊云等第三方云平台平滑对接,支持智慧环卫、智慧城市、智慧旅游等平台集成、私有部署。





7、支持主流工业通信协议,如TCP、UDP、MODBUS(MODBUS TCP、MODBUS RTU)、HTTP客户端、TCP服务器、MQTT、OPC等,现场监测设备可顺畅接入。

8、工业级ARM高端处理器,强大边缘计算能力有效分担云端压力。预装成熟实用的Linux 操作系统,集成Python开发环境和C语言开发环境,提供标准API接口,为用户的二次应用开发提供稳定快捷的平台。用户可轻松调用系统各种接口及资源,体现客户解决方案的核心价值。


智慧公厕应用案例

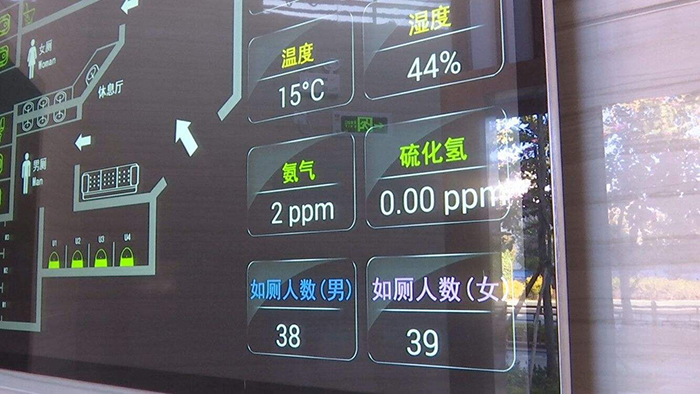

**城市环境卫生服务中心,公厕智慧化改造工程,采用边缘计算网关搭载传感设备,实现包括人流量监控、臭味/灯光等环境舒适度监测、水电等能耗监测、排风机等设备状态监测等综合管理功能。可供显示查阅的数据包括公厕不同时段人流量、水电用量、气体分布等,并能够生成现状图形。智慧公厕,促进公厕服务质量提升。
