工厂设备远程监测应用方案

设备远程监测项目需求

某动力工厂，是公司生厂工艺流程中非常重要的组成的部分。其生产设备运行健康状态直接关系生产经营计划的实现。

目前投用的生产设备，包括：ABB机器人、制芯机、混砂机等大型生产设备，由下图车间现场照片可见，以上大型生产设备投产年份较久，设备信息化能力弱，设备运行状态以人工监测为主，实时性、专业度、可控性非常依赖于现场人员的经验积累。

为充分保障设备健康，保障生产业务正常运行，提升设备信息化水平，建设基于物联网的设备远程监测系统，实现设备监测实时化、智能化、远程化、可视化，让设备制造商工程师、维保单位工程师、工厂现场管理工程师、管理人员在统一的平台中协同工作，为生产经营保驾护航。

设备远程监测系统组成

1、采集层

因设备已安装PLC,监测参数包括运行时间、动作次数、状态参数等，可以通过PLC采集。

2、传输层

选择佰马BMG400边缘计算网关。多台PLC分别连BMG400-A边缘计算网关的通信接口，通过4G网络将数据传输至中心服务器上。BMG400-A边缘计算网关和中心端通过tcp/IP协议连接，可以通过MQTT协议JSON格式等和中心端通信。

3、平台层

选择佰马设备管理云平台，对不同协议、分散异地的设备统一接入、统一监测、统一管理。

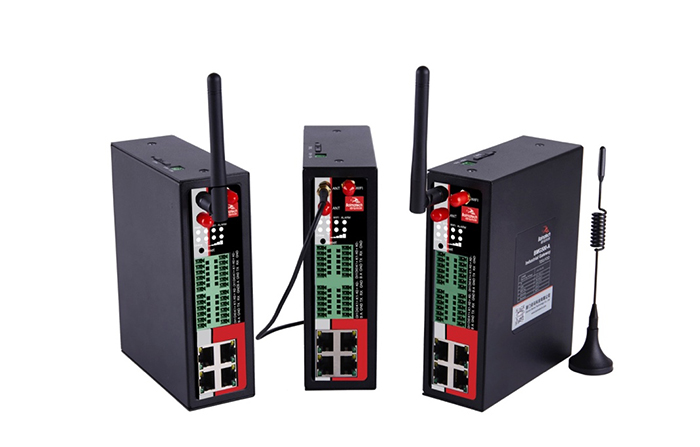

佰马边缘计算网关BMG400简介

         佰马科技BMG400系列产品，是一款基于ARM架构的边缘计算网关。集数据智能采集、多种协议转换、智能网关、全网通/4G无线通信、数据处理转发、VPN虚拟专网、本地存储、WIFI覆盖等功能于一体。支持3×LAN、1×WLAN、TF卡、2×RS232、3×RS485、2×ADC、2×DI、1×CAN （可选）、2×继电器（可选）、WIFI功能（可选）、GPS功能（可选）、单模双卡（可选）、双模双卡（可选）。

       ARM高端CPU,强大边缘计算能力，有效分担云端压力；Linux系统，集成Python开发环境和C语言开发环境， 提供标准API接口，方便项目二次开发应用。

       支持MQTT，可与阿里云、百度云等第三方云平台对接，支持工业现场的多种工业设备协议OPC、Modbus等，不断扩充的协议库可使更多的设备轻松接入。广泛应用于工业4.0、工业机器人、PLC远程管理、智慧工控、工厂信息化、设备上云、设备远程监测、智能制造等。

设备远程监测系统功能（可据客户要求定制）

佰马设备云功能包括：Modbus / MQTT 标准协议设备接入、PLC 网关接入、现场视频接入、语音接入、设备档案管理、设备状态实时显示、设备数据历史查询、设备数据自定义告警、设备异常告警、手机客户端、数据分析（地理分析、相关分析、表格分析）、组态应用、远程控制等。

1、强大的设备接入能力

支持Modbus 协议设备接入、MQTT 协议设备接入、私有 TCP 协议设备接入、 PLC 网关接入等。Modbus RTU 协议设备，通过佰马工业级无线网关接入云端。对传统串口设备的兼容性好，接入成本低，应用广。

2、设备档案，一图总览

一张图总览所有接入的设备，可总览设备编号、接入时间、设备类型、设备备注、通信协议、地址位置等，设备状态一目了然。

3、设备状态监测与控制

协助客户清晰了解每个设备，包括进行基础档案、实时工作状态监测、历史工作状态记录、状态趋势图表、设备控制与执行反馈、设备控制记录等。

4、设备现场视频接入

设备现场的工作图片、视频，可以统一接入平台进行查看，设备管理更直观有效。

5、设备数据，多维度分析

对设备进行多维度分析，包括连接状态与数量统计、地理分布分析、热力图分析、图表分析等。

6、动态云组态，轻松订制专属界面

佰马设备云平台，具有34 种控件、180+ 矢量图形、1500+ 工业素材图片、各种曲线及报表控件等，协助客户轻松搭建属于自己的设备管理界面

7、自定义告警，管理无忧

客户可据管理需要，自定义设备告警参数与阈值、设置立即告警与超时告警、设备离线告警、服务器异常告警、组态控件异常提示等，并生成告警记录。

8、具有PC与手机客户端，随时随地管控

具有Web桌面和Web手机版，设备管理不受时间与地域限制。

9、强大负载能力，海量设备同步在线

以 4 核 4G 内存配置的主机为例，大概可接入 3000 个 轮询周期 5 分钟或 10000 个 MQTT 协议设备。

10、数据安全传输

所有客户端，包括 Web、微信，采用 HTTPS 加密数据传输。

11、权限管理

 具有三级权限管理，包括超级管理员、项目管理员、项目成员。
