基于边缘计算网关的配电房远程监测应用

  • 时间 :2019-07-28
  • 作者 :佰马科技
  • 浏览数 :913

      配电房具有数量众多、部署分散、地理环境情况变化多端、覆盖面广、用户众多,容易受用户增容和城市建设影响等特点。配电房远程监测系统,对配电自动化管理、线损分析、负荷预测、电力需求管理具有重大意义。


配电房监测


一、配电房远程监测建设内容

配电房远程监测,一般包括配电房设备状态监测、配电房环境监测、配电房安防监控、配电房设备联动控制等。




1、配电房设备状态监测:包括电压传感器、电流传感器、开关位置传感器、温度传感器等接入,实现配电房开关柜设备中的各馈线电流监测、馈线电压监测、开关位置监测、电缆测温、开关柜温湿度监测、开关柜触头测温等;

2、配电房环境状态监测:包括配电房温度、湿度等监测;SF6、02、H2S,O3有害气体监测;

3、配电房安全状态监测:包括智能门禁、视频监控、烟雾防火监测、防洪监测、语音对讲等。非法侵入报警、有害气体泄漏报警、水浸报警等。

4、配电房异常告警、设备联动:声光报警器控制;采暖通风、灯光、风机、除湿机等控制;


二、配电房远程监测的参数


配电房监测参数

l  环境温湿度

l  母线排\电缆头温度

l  变压器温度

l  电压

l  电流

l  漏电保护器动作状态

l  漏水

l  电缆沟水位

l  门禁

l  红外防盗

l  明火

l  烟雾

l  O2含量

l  SF6

l  视频

配电房联动控制参数

l  空调

l  风机

l  除湿机

l  水泵

l  照明

l  声光警号


三、配电房远程监测建设特点

综上分析,配电房远程监测,具有接入设备种类多、通信接口形式多、兼容通信协议多等特点。基于佰马科技BMG800边缘计算网关组建配电房远程监,一台ARM架构边缘计算网关,就可以快速实现配电房设备状态数据接入、视频与图像数据接入、配电房设备状态远程监测、配电房环境状态监测、对动力、环境、视频、安全等进行集中一体化监控,对告警与控制设备进行联动,大大的提高配电房运维效率。





四、配电房远程监测,客户为什么首选佰马BMG800边缘计算网关?

1、ARM架构处理器,强大边缘计算能力

ARM高端CPU,强大边缘计算能力,有效分担配电房远程监测云端压力;Linux系统,集成Python开发环境和C语言开发环境, 提供标准API接口,方便项目二次开发应用。



2、丰富接口,方便配电房各仪表、传感器、视频等广泛接入

配备丰富的行业应用接口,包括1路LAN口、1路WAN口、3路RS232(可扩展到4路)、3路RS485(可扩展到4路)、1路SHT、1路TTL电平串口、4路开关量输入、 8路模拟量输入、4路继电器输出、5路电源输出、1路USB等,丰富的采集控制端口,方便配电房各种仪表、传感器、摄像头等设备接入。

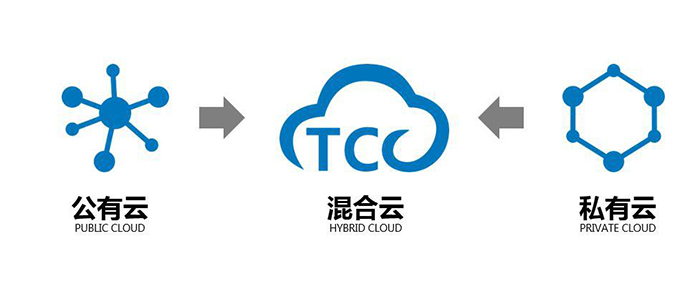

3、支持MQTT,兼容协议广、开放包容,平滑接入配电房监测云平台

  • 支持MQTT,与阿里云、百度云、华为云、亚马逊云等第三方云平台平滑对接;

  • 支持国内主流组态软件:组态王、三维力控、易控等;

  • 可与企业研发建设的私有云平台匹配对接;

  • 支持主流工业通信协议,支持定制私有通信协议;

  • 内置国内外主流仪器厂商通讯协议,方便用户快速调试使用。



4、大容量本地存储,配电房设备状态数据、操作日志等可保存10年

强大的本地存储和外扩存储功能,配备USB、TF卡接口,可保存10年以上的采集数据、设定参数及历史数据等,掉电不丢失。



5、兼容多种通信方式,专利技术保障无线通信“永久在线”

  • 集成2G/3G/4G/NB-IoT/有线等多种通信方式,支持有线和无线互为备份。可选配GPS定位。可选配4G转WIFI,快速构建工业级WIFI网络,方便配电房设备WIFI接入与本地配置;

  • 具有软件看门狗与硬件看门狗技术,设备自动监测工作状态,当网关设备偶发异常时,智能进行软件唤醒或硬件断电重启,将网关复位,确保网关实时正常运行;

  • 支持PPP层心跳、ICMP探测、TCP Keepalive以及应用层心跳等多级链路检测机制,故障自恢复,掉线重连,维持无线连接“永久在线”。


6、数据5中心同步传输,管理协同更高效

多中心无线传输,内嵌标准TCP/IP协议栈,配电房项目数据可实现5个中心同步无线传输,监测数据可同时上报省、市、县级等各级管理平台。方便本地管理部门、远程各级管理部门、外部合作单位同步获取数据,实现高效管理


7、支持数据补传

网关设备断线重连、断电重启时,配电房采集数据不会丢失,网关会将之前采集到且未发送成功的数据,在网络空闲的时候进行再次发送。


8、支持本地或远程配置升级,网关管理简便

提供功能强大的中心管理软件,对大量分布在各地的安全网关进行集中监测、配置、升级、诊断等。中心管理软件管理的网关数量没有上限。极大提升项目甲方、集成商、运营方、设备提供商等各方的管理效率。


9、专为无人值守环境设计,适用恶劣工况环境

工业级通信模块搭载高速处理器,EMC电磁兼容,耐高低温(-35℃至75℃),宽压(5V-35V),超强的防潮、防雷、防电磁干扰能力,适应各种恶劣工况环境。


10、7英寸高清触摸屏(选配)

方便本地设置系统参数、查看数据等。
