如何应用VPN工业4G路由器实现三层组网?

  • 时间 :2020-05-11
  • 作者 :佰马科技
  • 浏览数 :1518

在大型停车场项目中,会涉及接入甲方内网的需求。甲方内网属于三层网络,根据客户提出的组网需求,佰马科技以BMR400系列VPN工业4G路由器为例,做出以下测试实验,最终实现1号路由器LAN口网段和0号路由器LAN口网段、1号路由器LAN口网段和三层内网、0号路由器网段和三层内网之间互通,满足大型停车场现场复杂组网需求。



一、组网拓扑图:



备注:拓扑图中PC可以是其它网络设备,例如ETC设备、0号路由器和1号路由器使用佰马BMR400系列工业级无线路由器,三层交换机使用的是H3C S5500。

二、实现效果:

PC1、PC2可以和PC3两边网络可以互相访问,PC3代表ETC所在网络,PC1、PC2代表甲方内网三层网络。

三、配置过程如下:

1号路由器vpn客户端配置如下:




1号路由器配置如下静态路由:




0号路由器vpn服务端设置如下:




0号路由器配置如下静态路由:

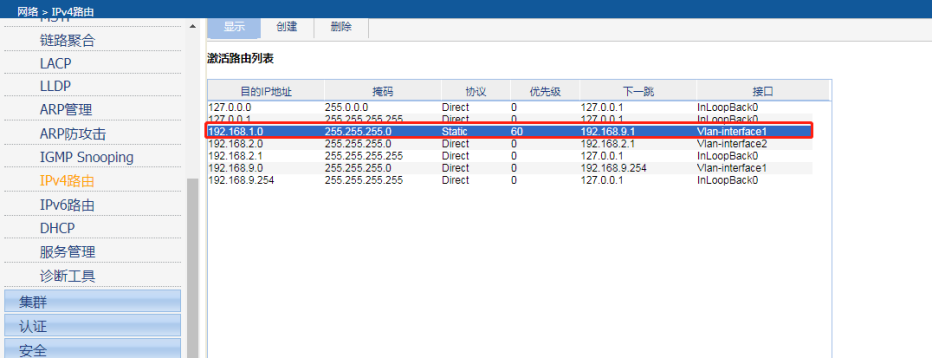

三层交换机配置如下静态路由:




三层交换机vlan划分如下:




三层交换机vlan虚接口设置如下:
