如何快速安装工业级无线路由器

  • 时间 :2018-03-09
  • 作者 :佰马科技
  • 浏览数 :3651

如何快速安装工业级无线路由器?以佰马工业级无线路由器为例,介绍4G全网通路由器的前后面板、网络接口、指示灯、SIM卡安装、天线安装、电源安装,及至正常上电等。

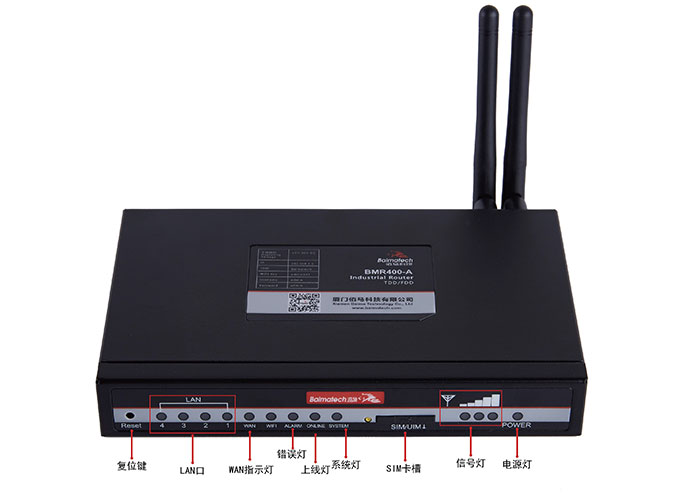

BMR400工业级无线路由器前面板示意图:

BMR400工业级无线路由器前面板示意图

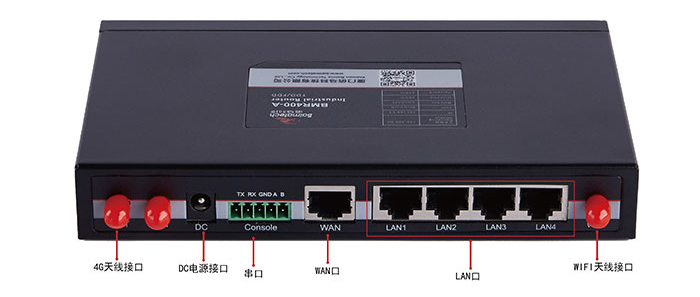

BMR400工业级无线路由器后面板接口示意图:

BMR400工业无线路由器背面接口图


BMR400工业级无线路由器安装步骤如下:
一、使用普通SIM卡(普通物联网卡)的安装步骤:

1、在4G天线接口安装上4G天线,在WIFI接口安装上WIFI天线。
    天线为路由器增强信号的必要配件,必须正确安装方能达到最优的上网体验。
佰马工业级无线路由器天线接口为SMA阴头插座。将配套天线的SMA阳头旋到ANT天线接口上,并确保旋紧,以免影响信号质量。

2、使用顶针取出SIM卡槽,安装SIM卡。


        SIM/UIM卡是无线路由器拨号上网的必要辅件,所以SIM/UIM卡必须被正确安装才能达到无线路由器稳定快速上网的效果。现今运营商办理在SIM/UIM卡有多种标准,本路由器使用的是大卡,若办理的是小卡,则需要带着相应卡套方能在本路由器上使用。安装时先用尖状物插入SIM/UIM卡座旁边小黄点,卡槽弹出。SIM/UIM金属芯片朝外放置于 SIM/UIM卡槽中,插入抽屉,并确保插到位。

3、在DC电源接口提供5~35V的DC电源,LAN口接入设备RJ45网线


  本路由器自带RS232和和RS485串口,此串口可用于路由器固件升级、系统日志查看、串口DTU功能等应用。
 可使用标配1.5A/12VDC电源,也可以直接采用5-35VDC电源给设备供电, 当用户采用外加电源给设备供电时,必须保证电源的稳定性(纹波小于300mV,并确保瞬间电压不超过35V),并保证电源功率大于4W以上。

4、DC供电后一分钟左右,若设备正常,网线接入的LAN口对应指示灯会频闪,上线灯常亮,系统灯一秒闪一次,信号灯会亮1~3个,电源灯常亮。

    指示灯是路由器运行状态的最直观显示,从指示灯的状态可以方便、快速、较准确地判断路由器的运行状态。
