教程：工业网关OPC UA数据采集配置

本文介绍如何配置佰马网关OPC UA协议采集下位机数据与反控，本文使用两个软件OPC客户端UaExpert和服务端软件KEPserverEX。

客户端软件：

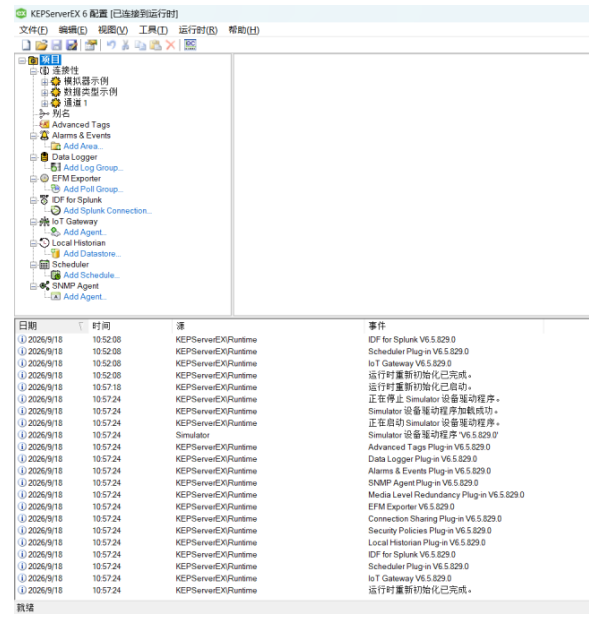

服务端软件：

一、接线说明

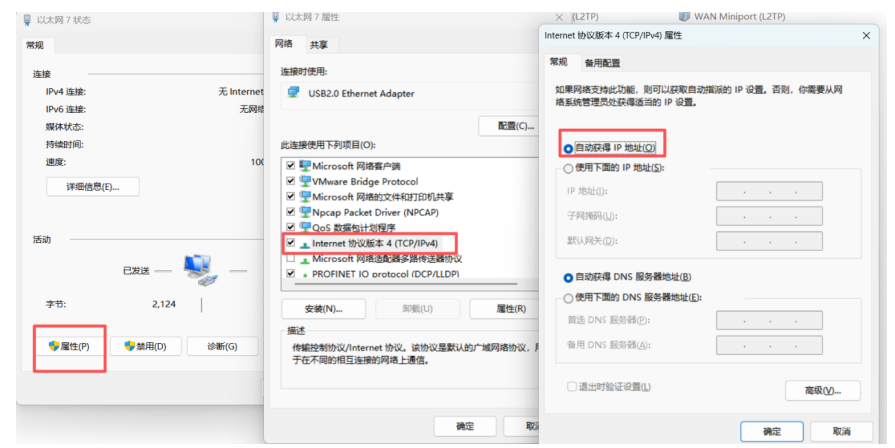

网口连接：将OPC UA服务端的网线都连接到佰马网关的LAN口，网卡设置为自动获取地址。

二、客户端连接到服务端

参考文章：https://wanghao1314.blog.csdn.net/article/details/108740339

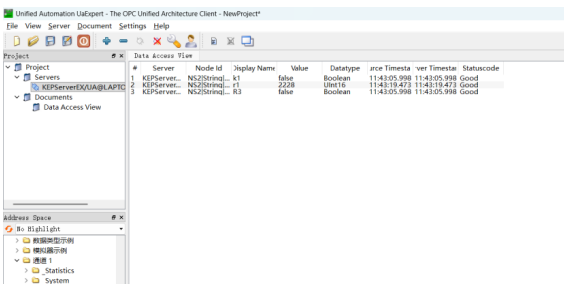

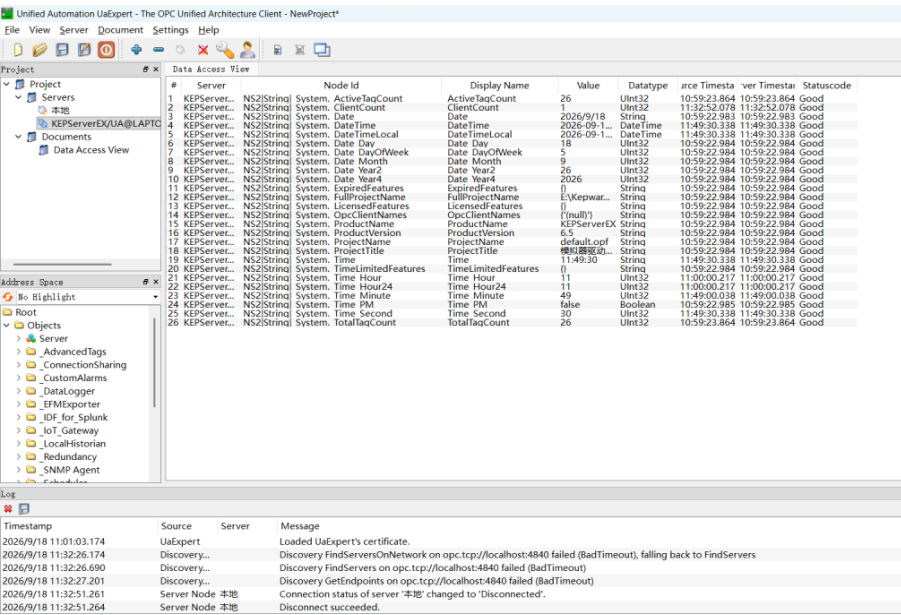

客户端软件连接到服务端后可以在客户端上查看到数据信息

三、采集配置

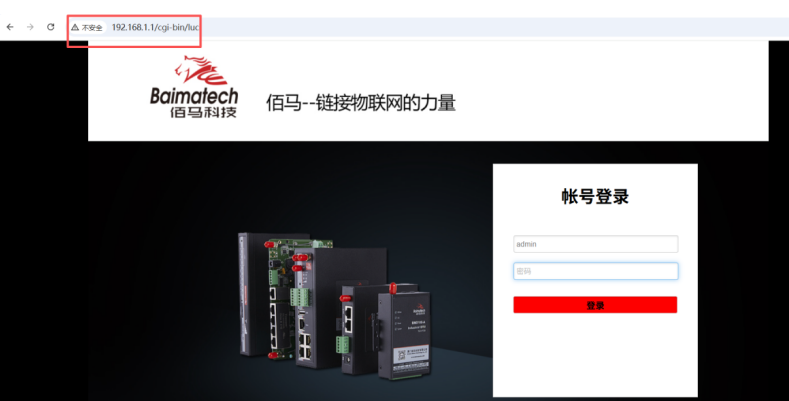

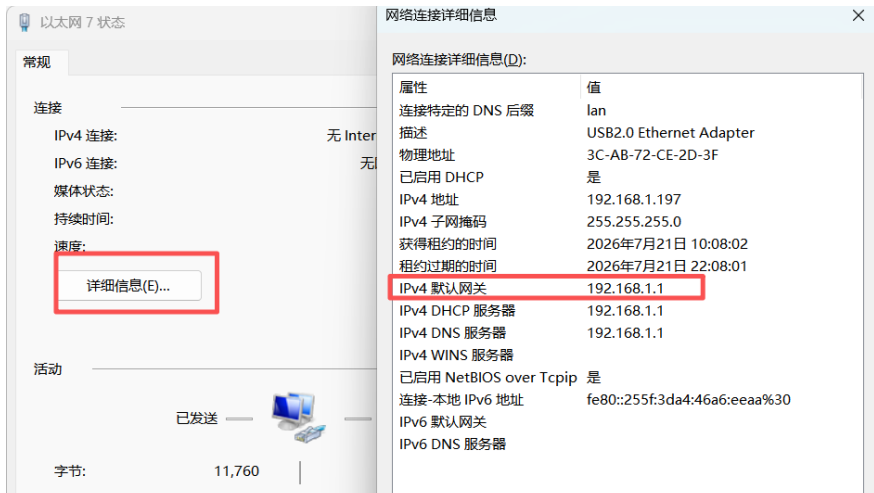

1.查看电脑网卡获取到的默认网关，使用默认网关登录到佰马网关管理页面（佰马网关默认ip通常为192.168.1.1）。登录账号密码默认为：admin/admin

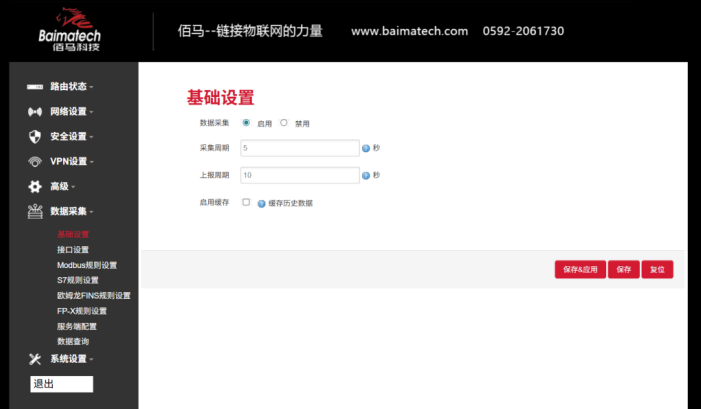

2.登录后点击数据采集-基础设置，启用数据采集并配置想要的采集周期和上报周期，点击保存&应用。

采集周期：每过一次采集周期，发起一次数据采集。

上报周期：每过一次上报周期，向上位机上报一次数据。

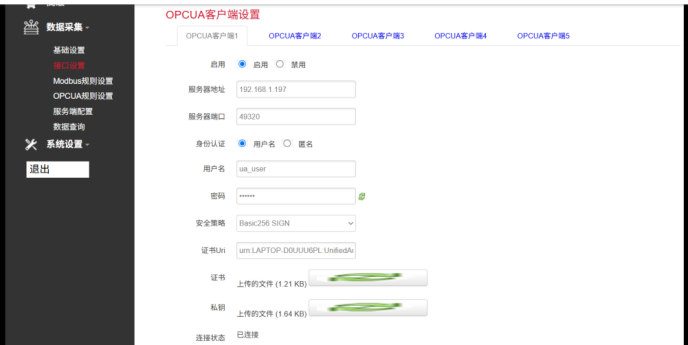

3.点击数据采集-接口设置-OPC UA客户端设置，启用

服务器地址：OPC UA服务端的地址

服务器端口：OPC UA服务端的连接端口

身份认证：根据服务端选择用户名或匿名

 选择用户名时需要输入用户名/密码，匿名方式不需要用户名/密码

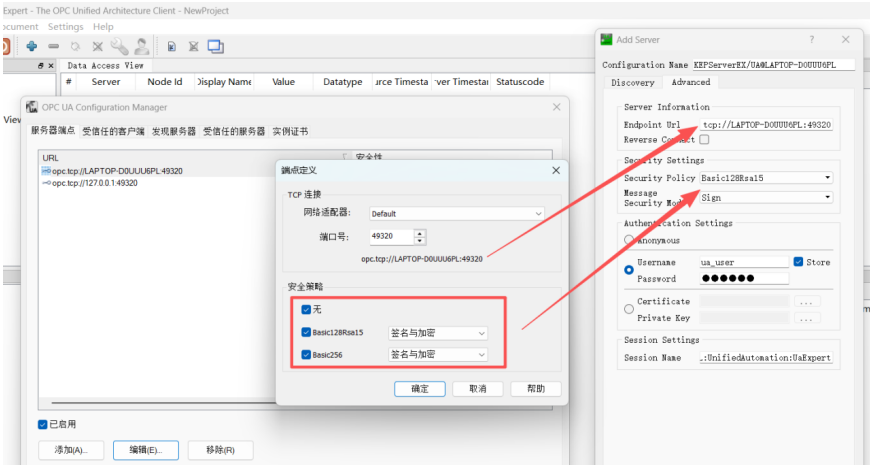

安全策略：选择服务端开放的策略

证书Url：填写服务端信任的证书Url

证书：上传服务端信任的证书

私钥：上传与服务端对应的私钥

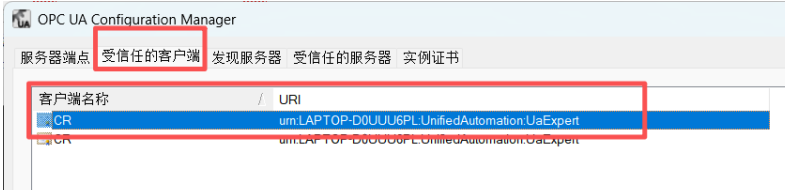

此处采用客户端软件的证书与私钥，已在服务端信任该客户端证书

连接成功后连接状态处会显示“已连接”

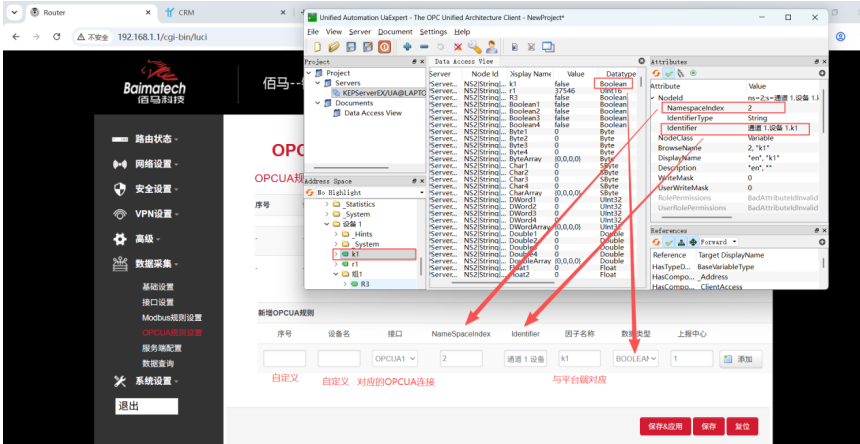

4.在客户端查看数据的NameSpaceIndex和Identifier，点击OPC UA规则设置如图所示填入对应规则信息，此处以采集数据K1为例。

四、数据上传配置

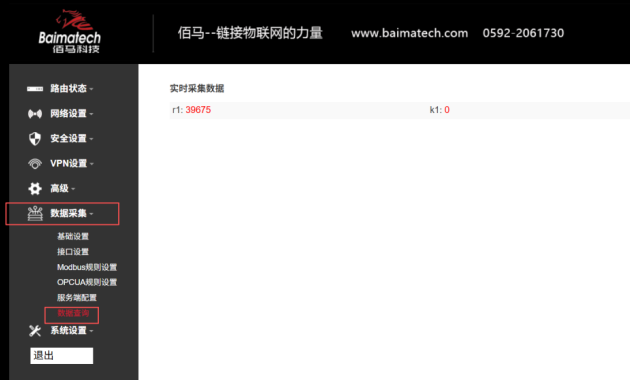

1.配置完成后可以于数据采集-数据查询查看是否采集到数据

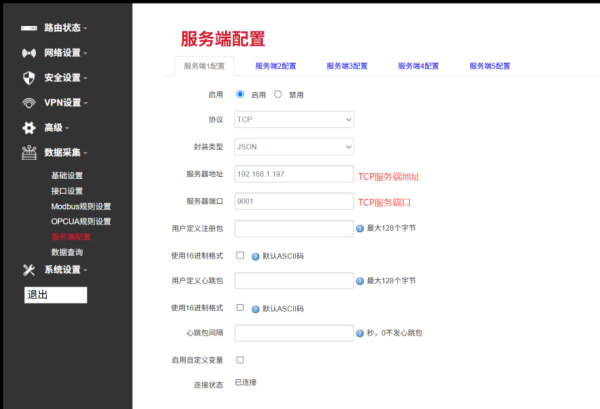

2.确保已将数据采集到网关，点击数据采集-服务端配置，选择对应的北向协议，填写对应参数，此处以TCP协议为例。连接到TCP server后连接状态会显示：已连接

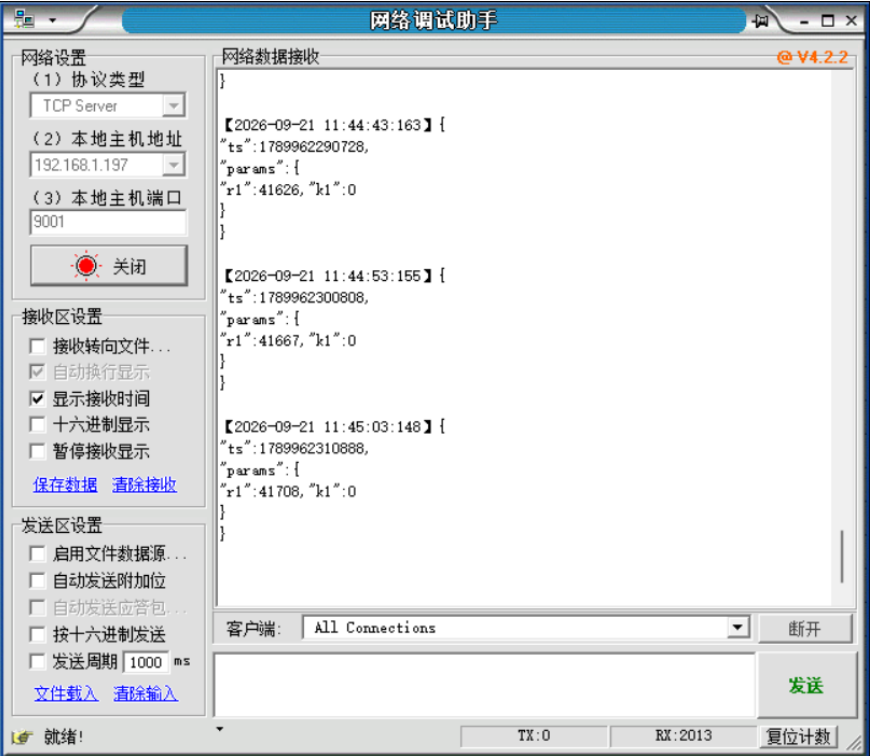

于服务端可收到数据信息
