佰马BMG8200智慧杆网关VLAN接口划分说明
- 时间 :2026-08-18
- 作者 :佰马科技
- 浏览数 :1340
佰马BMG8200交流型智慧杆网关，是佰马科技专为智慧路灯杆、5G路灯杆应用而研发的智能网关，设备具有配置7路LAN口、1路WAN口、4路POE供电、2路千兆光口等，为智慧路灯杆系统强大的供电能力、设备接入能力、通信协议转换、运算处理能力、联动控制能力。

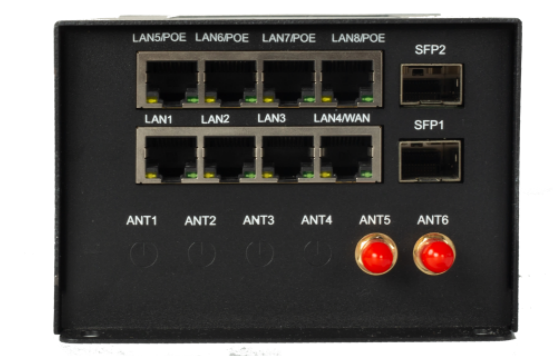

物理网口说明
SFP1、SFP2为光口，用于接上联交换机；LAN1~LAN8为电口，一般用于接入终端设备。其中LAN5~LAN8支持POE供电。

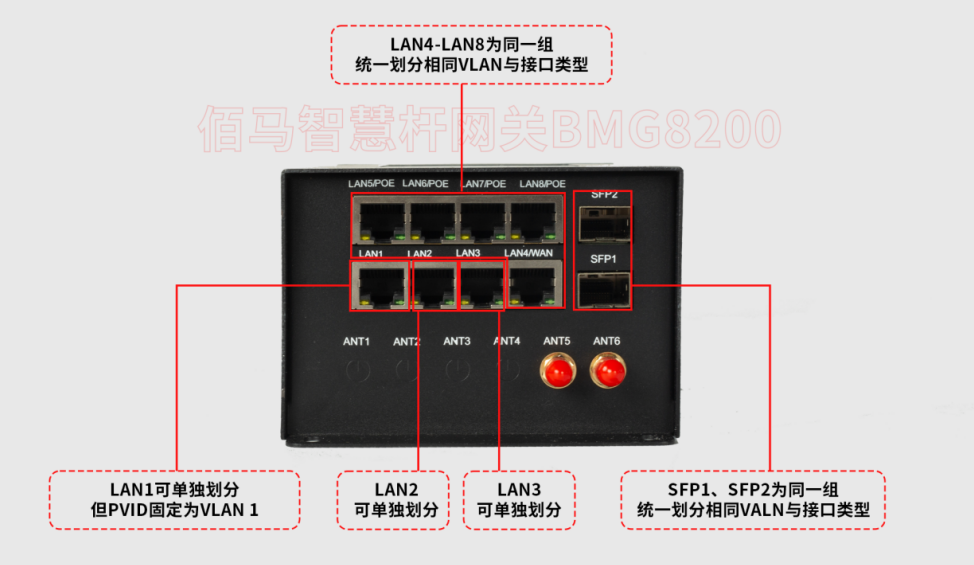

vlan划分说明
BMG8200网关管理地址对应 VLANIF 1 接口。为避免划分 VLAN 后无法登录管理网关，接口 VLAN 配置规则如下：
1、LAN1/WAN 接口：接口类型可配置为 Trunk 或 Access，PVID 强制固定为 VLAN 1；
2、LAN2 接口：接口类型可配置为 Trunk 或 Access，PVID 可自定义为任意 VLAN；
3、LAN3接口：接口类型可配置为 Trunk 或 Access，PVID 可自定义为任意 VLAN；
4、LAN4～LAN8 端口为端口组，仅支持批量统一配置为 Trunk 或 Access 模式，所有端口共用同一个 PVID，可指定为任意 VLAN。
5、SFP1、SPF2：接口类型可配置为 Trunk 或 Access，仅支持批量统一配置为 Trunk 或 Access 模式，两个端口共用同一个 PVID，可指定为任意 VLAN。通常设置为Trunk连接上位交换机

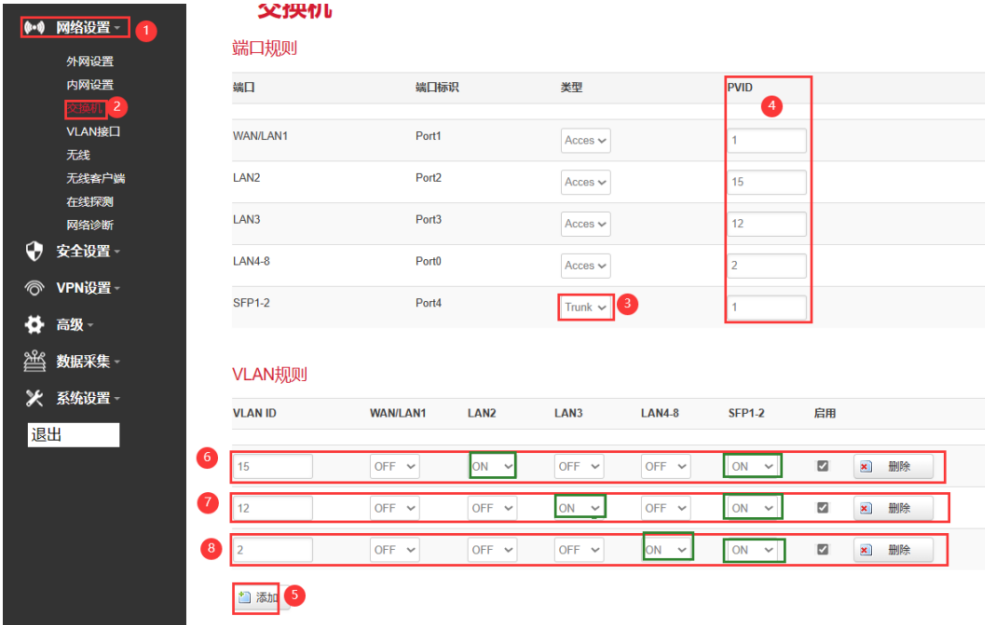

vlan配置界面
