8米标准智慧灯杆设计及安装规范
- 时间 :2020-02-23
- 作者 :佰马科技
- 浏览数 :4896

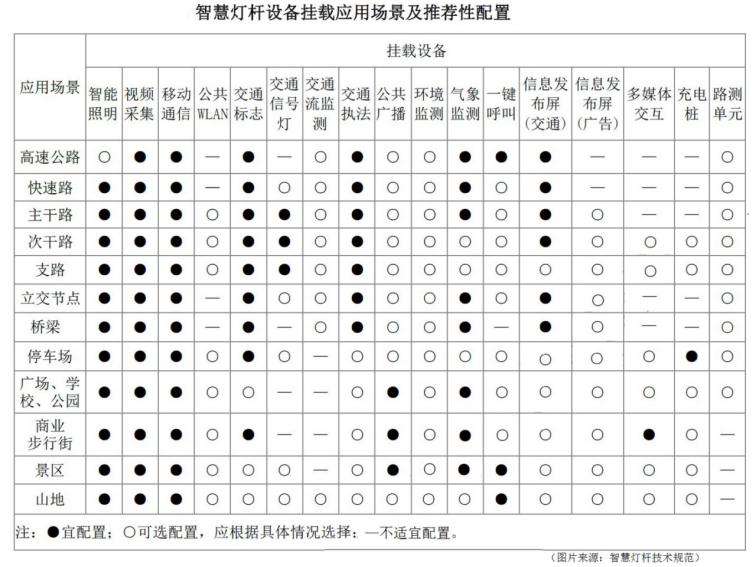

8米标准智慧灯杆常建设于广场、学校、公园、商业步行街、景区等场景中。该类型应用场景的智慧灯杆一般标配智能照明、视频监控采集、一键呼叫、公共广播、气象监测、环保监测。可选配的智慧灯杆应用包括WIFI覆盖、交通标志灯、流量监测、信息发布屏、充电桩等。
除了以上挂载的应用设备，智慧灯杆系统还由杆体、综合机箱、综合机房、供电系统、智慧灯杆网关通信系统、信息采集系统以及配套管道等构成。
智慧灯杆如何设计与安装？本文以8米标准智慧灯杆为例，介绍智慧灯杆设计、智慧灯杆安装，在满足业务功能要求和结构安全的前提下，对各类杆件、机箱、配套管线、电力和监控设施等进行集约化整合设置，宜为未来拟挂载设备预留资源，实现共建共享，互联互通。

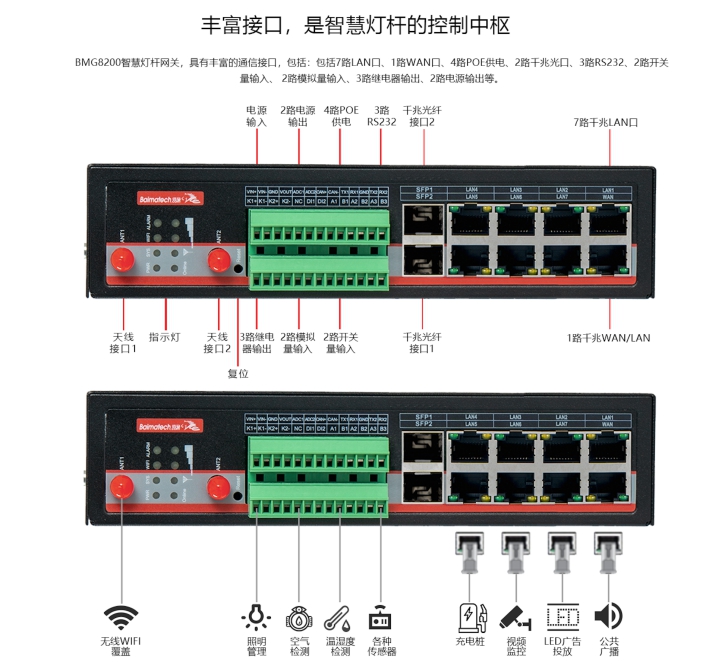

· 光电控制箱位距离塔底2.5m，是智慧灯杆系统中最关键的部件，充当智慧灯杆的大脑，佰马智慧灯杆网关BMG8200就安装在控制箱内。智慧灯杆控制箱其迎风面积不大于0.2平方米，重量不大于70kg（含箱体设备及支架）。
· 5G 设备（含天线及RRU）在同一高度上接装设3个考虑，每个5G设备迎风面积不大于0.25平方米，重量不大于30kg。
· 求助终端距离塔底1.3米，其迎风面积不大于0.2平方米，重大不大于30kg。
· 智慧灯杆上的LED屏，迎风面积不大于1.5平方米，重量不大于100kg。

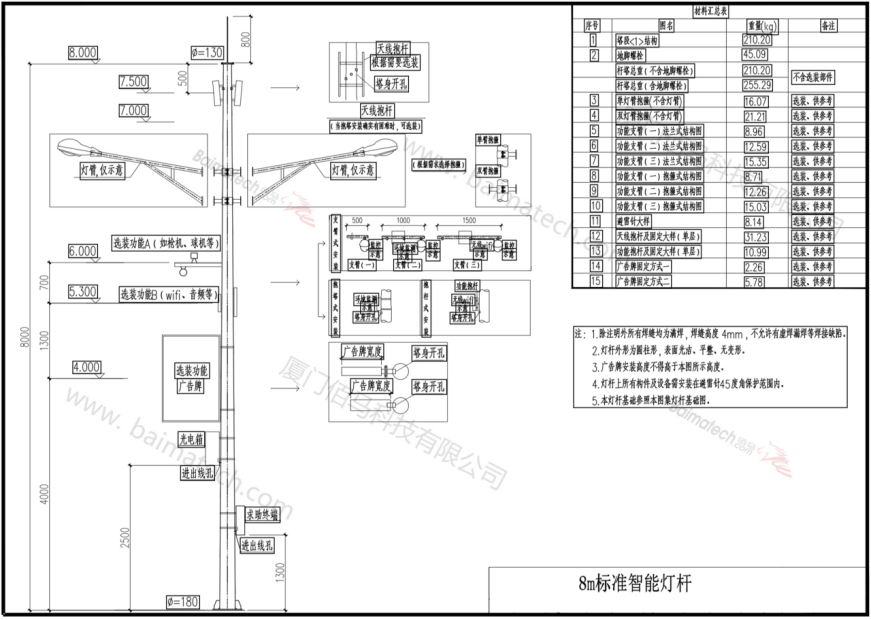

一、8米标准智慧灯杆设计图
二、8米标准智慧灯杆安装图1
三、8米标准智慧灯杆安装图2
