基于5G网关的化工园区环境监测

随着我国工业化的发展，全国各地都发展有化工产业，也建成了各类化工园区。在当前“双碳”背景下，针对化工产业控制排放、降低能耗等问题，提高设施设备监测精准度，加强园区管控水平，是当前化工园区必要的转型过程。

由于化工园区通常占地面积大，设施设备复杂，子系统众多，传统的牵线布设方式复杂度高，部署也不方便。因此可以基于5G无线网关，通过5G网络进行远程数据采集、传输、控制等，为化工园区提供视频、图像、数据的快速实时传输，实现化工园区的数据采集和监测系统升级。

设备：5G网关、环境监测微站、摄像头

平台：服务器，WEB平台

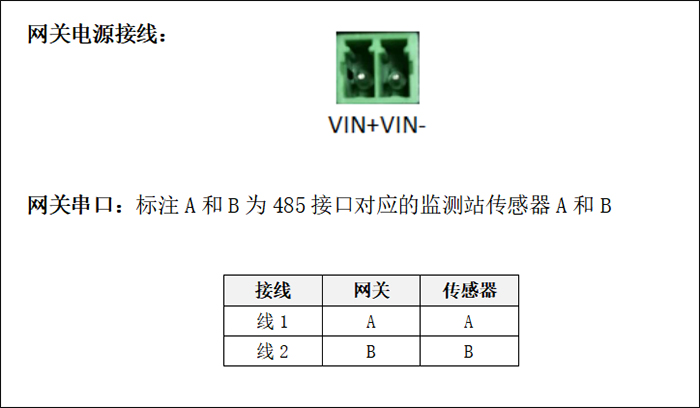

接线：

登入网关界面：通过网口连接电脑,浏览器输入地址：192.168.1.1进入网关配置界面

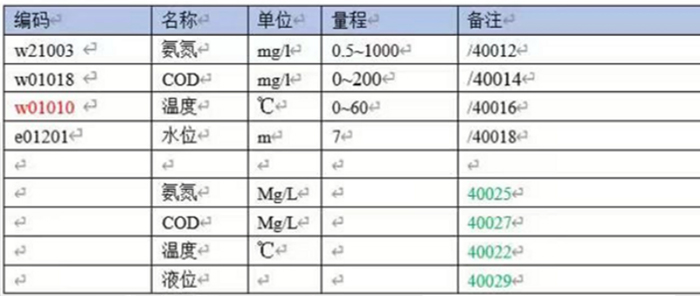

数据采集：通过数据表，03功能码，ID:3   各位参数寄存器地址位。

网关基础设置 ：

采集周期：设备多久轮询一次

上报周期：对采集后的数据，多久上报一次给中心端

启用缓存：离线数据可以本地缓存，在线后续传

分钟数据、小时数据：环保 212 协议对应的分钟报、小时报上报周期

采集接口设置 ：串口包含 RS485 和 RS232，默认支持 ModbusRTU 协议采集

采集规则 ：假设我们要通过 01 03 00 00 00 01 84 0A 读取温度计的 40001 寄存器数据，然后将数据除以10，保留一位小数位，传给变量 temp，则先按照以下配置添加一条规则

服务端配置 ：支持 TCP、UDP 客户端、MQTT 客户端、http 客户端方式连接中心 。数据上报协议可以支持透传（串口设置那边协议需要选择透传）、JSON、hj212（环保 协议，国标 2017 版）

备注：这里我们是采用环保HJ212协议传输到平台

数据采集上来结果：
