工业级4G路由器的外设配件使用安装说明

佰马工业级4G路由器利用全网通网络为搭建现场组网，生产数据、视频、图片等高速无线传输首选。广泛应用在远程数据采集、远程设备监测、远程控制、远程报警等领域。

BMR400工业级4G路由器标配4组LAN口、1组WAN口，支持端子形式RS485、RS232数据传输，外设配件接线如下图所示：

SIM卡安装：

SIM卡是工业路由器拨号上网的必需品，佰马工业无线路由器使用的是大卡，小卡则需配套相应卡套方能在本路由器上使用。摁下卡槽旁边的小黄点，卡槽弹出。SIM/UIM金属芯片朝外放置于 SIM/UIM卡槽中，插入抽屉，并确保插到位。SIM卡请勿在设备上电的情况下插拔，会导致SIM卡损坏。

LAN/WAN：

LAN口和WAN口是工业路由器有线通信的重要方式之一，如普通常见网口一般安装方可，佰马工业路由器WAN口可自定义成LAN口，使BMR400轻松扩充为5个LAN口。

串口连接：

本路由器自带一个RS232和和一个RS485串口，此串口可用于工业路由器固件升级、系统日志查看、串口DTU功能等应用。

RS232线（一端为DB9母头）：

RS485线：

电源适配：

可使用标配1.5A/12VDC电源，也可以直接采用5-35VDC电源给设备供电, 当用户采用外加电源给设备供电时，必须保证电源的稳定性（纹波小于300mV，并确保瞬间电压不超过35V），并保证电源功率大于4W以上。

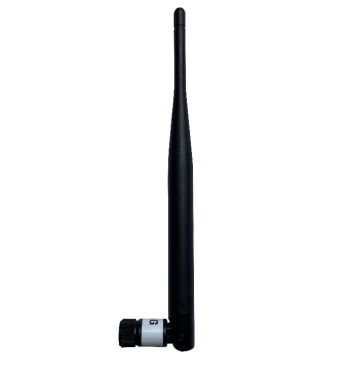

WiFi/4G天线安装：

天线为工业路由器增强信号的必要配件，必须正确安装方能达到最优的联网体验。也是WiFi覆盖强度的主要因素之一。
