BMG8200智慧杆网关(交流型)

系列型号:BMG8200
BMG8200网关,是佰马科技专为智慧路灯杆、智能灯杆、5G路灯杆、多功能杆等场景应用而研发的智能网关,配置7路LAN口、1路WAN口、4路POE供电、2路千兆光口等,具有强大的供电能力、设备接入能力、通信协议转换、运算处理能力、联动控制能力。
样机申请

专为智慧杆应用场景而研发


佰马科技是《智慧杆团体标准》制定单位,BMG8200智慧灯杆网关系佰马科技专为智慧杆应用而研发,具有强大设备兼容接入能力、丰富的有线 /无线通信功能、交流/直流/PoE供电及管控能力、强大边缘计算与智能联动功能、南北向协议兼容转化能力、软硬件双重安全加密、二次开发能力、恶劣环境应用能力、远程管控能力等。



集成强大供电能力,获发实用新型产品专利







多类型功能接口,拥有强大智慧杆设备接入能力

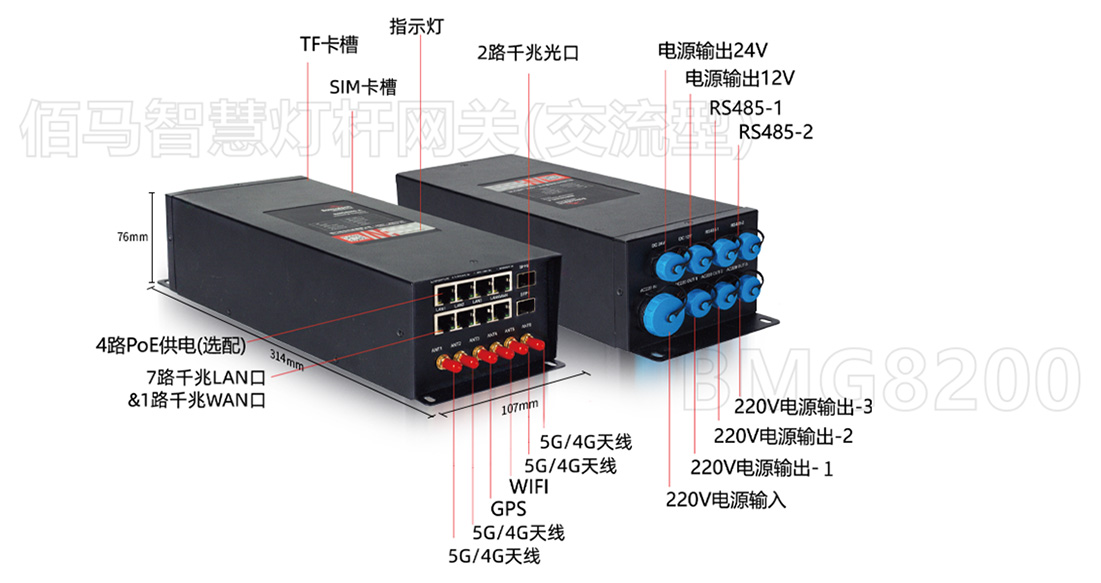

佰马BMG8200智慧灯杆网关接口包括7路千兆LAN口、1路千兆WAN口、2路千兆光口、2路RS485等。可实现接入和控制各类智慧杆挂载设备,

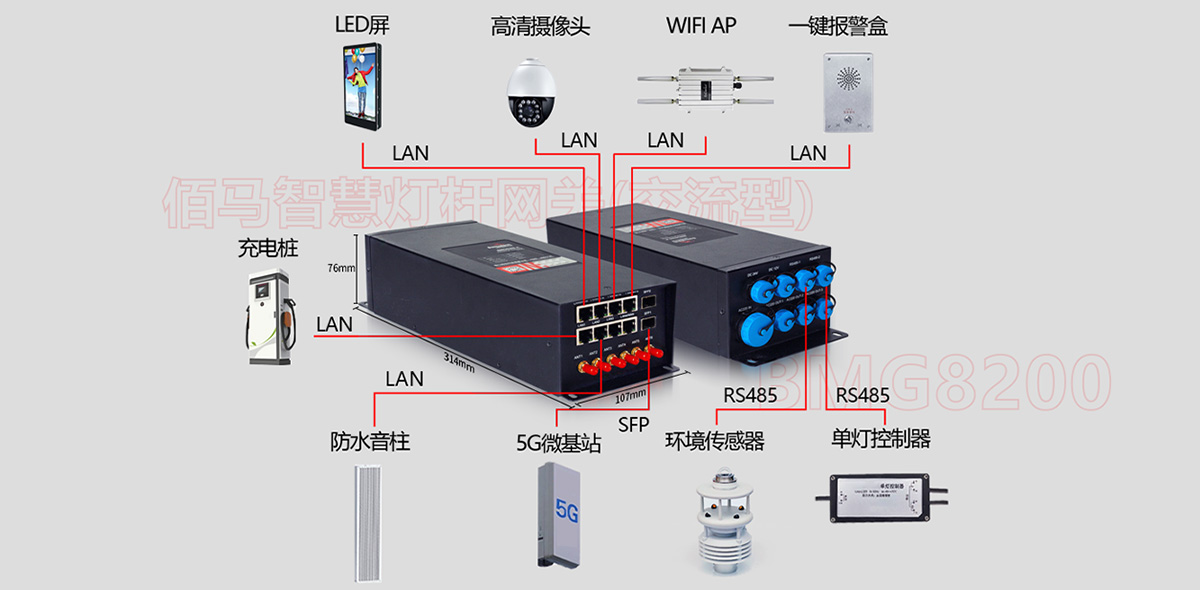

满足智能灯控、视频监控、环境监测、LED显示屏、无线WIFI、IP音柱、一键告警、充电桩、微基站等智慧杆外设的一站式接入、

数据统一采集/传输/分析,以及设备联动管控。

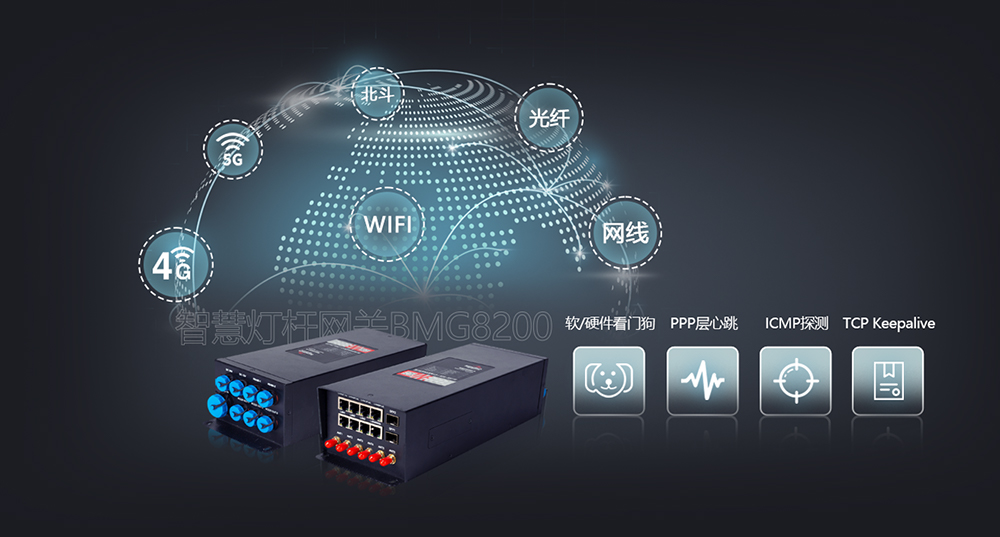

丰富的有线/无线通信方式,支撑可靠稳定通信应用


BMG8200智慧灯杆网关,为智慧杆物联网提供灵活、稳定、安全的通讯应用。网关支持光纤、网线、WIFI、4G、5G、北斗等通讯方式组合选配,同时支持多链路备份,多网智能切换,支持WiFi Mesh无缝漫游。具有软件看门狗、硬件看门狗、PPP层心跳、ICMP探测、TCP Keepalive、应用层心跳、故障自恢复等多层级保护机制,

保障智慧杆网络长久在线。

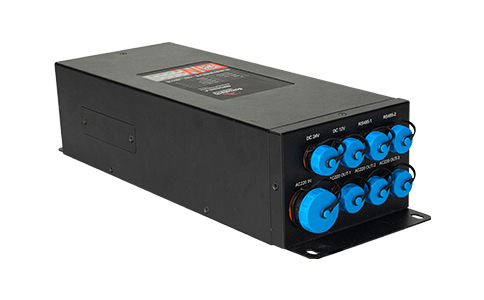

交流/直流/PoE供电能力,实现集约、安全、节能的用电管理


●具备强大的交直流电源:网关自带1路220V输入、3路220V输出、一路DC24V、一路DC12V,以及POE+电源输出组合,为智慧杆设备提供澎湃供电。


●实现安全稳定用电:网关支持远程同步监测每一路交直流的工作状态,异常情况快速告警,支持远程控制每一路强弱电的开关,实现对负载远程硬重启和断电,

保障用电安全与稳定。


●精准的用电计量能力:具备能耗监测管理功能,设备耗电度数、功率精细感知










强大边缘计算与智慧联动能力,打造强悍智慧杆


佰马BMG8200智慧杆网关,在网关端既可实现对数据的智能采集、运算、分析,同步集成了边缘照明策略、LED信息屏发布策略、继电器控制策略、外设状态告警策略、电源管理策略、离线补传策略、边缘探测快速告警策略、监控视频叠加策略、DI告警策略,以及自治管理策略、多设备联动策略、系统预警策略、异常处理策略等,

打造真正智慧杆。



南北向协议兼容能力,杆载外设快速接入


佰马BMG8200智慧灯杆网关,预集成智能物联设备协议,实现设备的即插即用。已支持包括TCP、UDP、HTTP等南向协议,与国内外主流摄像头、LED控制卡、

环境传感器、WIFI AP、一键告警、IP音柱、充电桩等设备快速调匹配对接。支持MQTT、JSON、212北向协议,实现与阿里云、百度云、华为云、亚马逊云等

第三方云平台平滑对接,还支持与企业私有云平台匹配对接。




软硬件双重安全加密,数据安全万无一失


BMG8200智慧灯杆网关可选纯国产加密芯片,配套国密SM2/SM3/SM4算法,实现对数据的软硬件双重加密传输。网关支持SPI防火墙,预防DoS攻击,实现网络层和应用层的数据隔离,具备端口映射、DMZ映射、访问控制(ACL)等功能,同时支持多种VPN协议(OpenVPN、IPSEC、PPTP、L2TP等),保证数据传输的安全性。

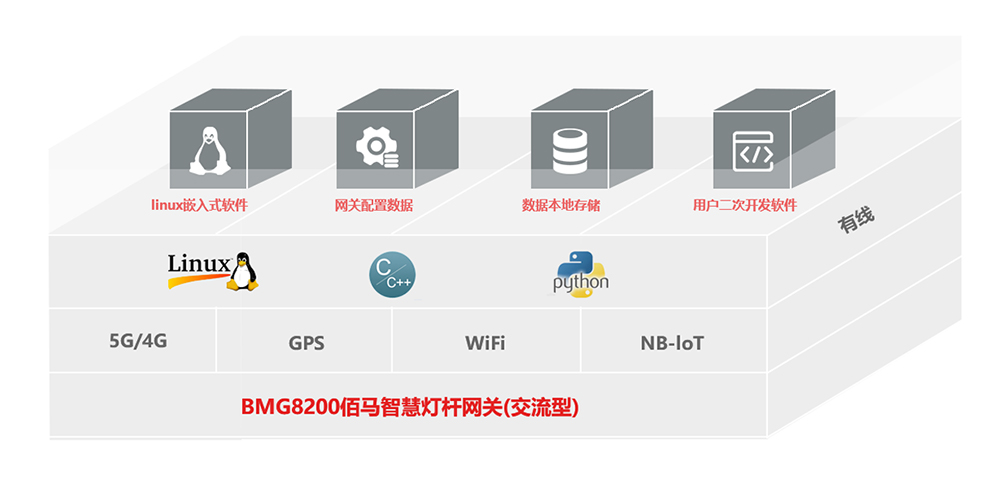

提供标准API接口,支持个性化二次开发


网关采用Linux 操作系统,集成Python开发环境和C语言开发环境,提供标准API接口及开发指导,为用户的二次应用开发提供稳定快捷的平台,

便于项目方根据智慧杆场景个性开发专属应用、多设备联动应用、多终端协同应用等。



严苛品质检测+创新结构设计,实现强大恶劣环境应用能力


佰马BMG8200智慧灯杆网关,通过权威实验室耐高低温检测(-40℃至80℃),达到四级EMC电磁兼容标准,实现超强防潮/防雷/防电磁干扰能力,

适应户外复杂恶劣工况环境。网关还采用全新升级的多项防水结构设计,交流与直流供电接口均采用航空级防水接头,充分保障智慧杆系统经久可靠。




数据多中心同传,智慧杆远程管控


佰马BMG8200智慧灯杆网关,支持现场数据同时分别上报省、市、区等层级,以及市政、交通、安防、环保、城管等各主管部门的管理平台,

协同共建智慧城市。网关满足杆载设备远程集中管控需求,诸如照明管理、监控管理、环保监测管理、LED信息屏管理、公共广播管理、

一键报警管理、充电桩管理等,随时随地尽在掌握。

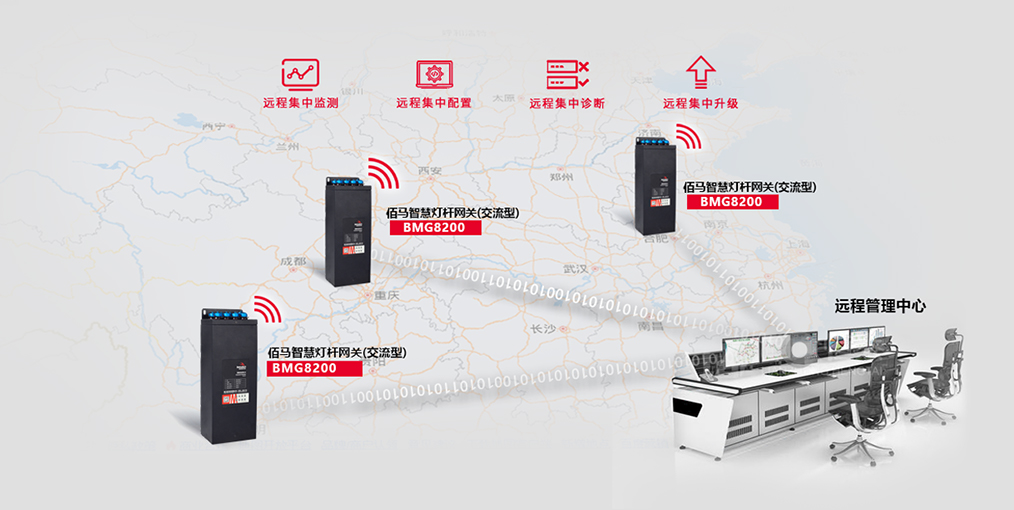

支持远程配置&升级,网关管理轻松高效


佰马BMG8200智慧灯杆网关配套提供功能强大的远程管理软件,可对广泛分布在各城市各区域的大批量网关进行集中监测、配置、升级、诊断等。

平台管理软件支持无限量接入和管控网关,极大提升项目甲方、集成商、运营方等各方的管理效率。

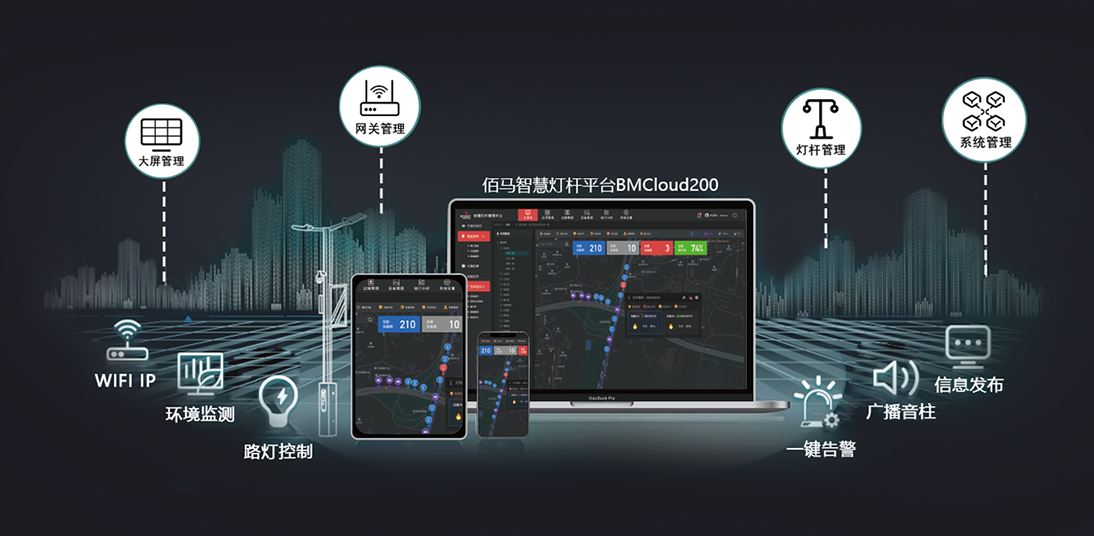

配套智慧灯杆管理平台


佰马智慧路灯杆网关已于佰马智慧灯杆云平台实现完美适配对接,一站实现智慧杆系统上云。智慧杆云平台基本功能框架包括:大屏幕数据展现、视频监控、

路灯控制、GIS地图、环境监测、信息发布、一键告警、无线WIFI-AP管理、充电桩管理、网络广播系统、工单管理、系统管理、网关管理等。

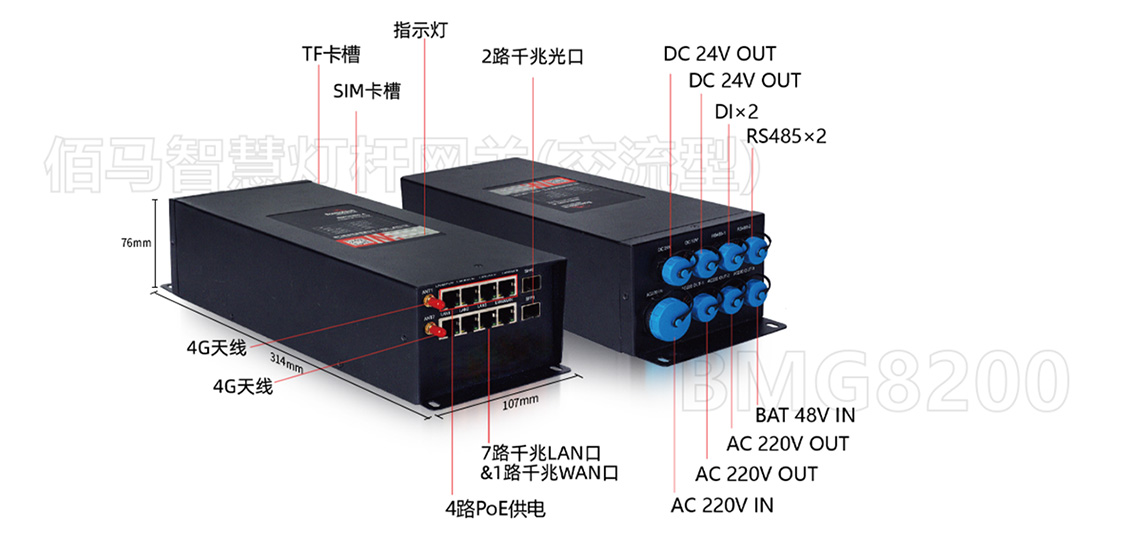

结构尺寸




产品选型

项目

规格需求

主系统

CPU

工业级高速处理器

操作系统

Linux

Linux 操作系统

通信方式

有线&无线

支持光纤、有线、4G,可选配5G、WiFi、GPS等

通信协议

集成多协议接入

支持透明传输、MQTT、TCP/IP、UDP、MODBUS、TFTP、HTTP等

网络安全

远程维护功能

实现远程升级,维护,故障告警

远程监视功能

实时监控接入设备的状态,以及设备本身的状态

可靠性

链路在线检测

支持发送心跳检测包检测,断线自动连接

内嵌看门狗

支持设备运行自检技术,设备运行故障自修复

网络管理

配置方式

支持客户端方式

升级方式

支持远程在线升级

日志记录

支持本地系统日志、远程日志。

支持重要日志掉电保存。

DM网管平台

支持集中管理,批量配置

通信接口

以太网端口

1路千兆WAN口

7路千兆LAN口

RJ45接口,10/100/1000Mbps,自适应MDI/MDIX

内置1.5KV电磁隔离保护

光纤接口

2路千兆光口,10/100/1000Mbps

支持单模、多模光纤、支持环型、链型等网络拓扑结构

串口

具备2路RS485串口接口

带光电隔离,内置15KV ESD保护

扩展接口

预留扩展AI功能

电源接口

AC220V输入

1路AC220V输入,最大支持35A输入

AC220V输出

3路 220V输出,供电给相应设备

单路允许通过最大电流 10A

可远程控制电源开关

具有电压电流检测

DC24V 输出

1路DC24V输出,提供 24V 输出给相应设备

单路额定输出电流 1A;最大电流3A

75℃ 时1.5A Max,35W Max

可远程控制电源开关

具有电流检测

DC12V输出

1路DC12V输出,提供 12V 输出给相应设备

单路额定输出电流 1A;最大电流3A

75℃ 时1.5A Max,18W Max

可远程控制电源开关

具有电流检测

PoE供电

4路PoE,支持PoE+,

单路PoE功率可达25W

天线接口

4G/5G

标准SMA阴头天线接口,特性阻抗50欧

SIM/UIM卡接口

1个

标准的抽屉式用户卡接口,支持1.8V/3V SIM/UIM卡,内置15KV ESD保护

实时时钟(RTC)


内置RTC, 纽扣电池供电

复位按键

1个

防水复位按键

指示灯

6个

具有电源、系统、SFP、在线指示灯、信号强度、告警灯等

结构

外壳材质

金属外壳,外壳和系统安全隔离

安装方式

壁挂式安装

散热方式

无风扇散热

尺寸

长×宽×高(mm) :314mm*112mm*76mm

(不包括天线和安装件)

重量

790g

环境温湿度

环境湿度

5 ~ 95% (无凝霜)

存储温度

-40 ~ 85℃

工作温度

-40 ~ 80℃

平均无故障工作时间(MTBF)

不低于100000h

EMC电磁兼容

按3级标准
